Wyświetlacz Modbus PCE-N50B, ekran 3,5 cala

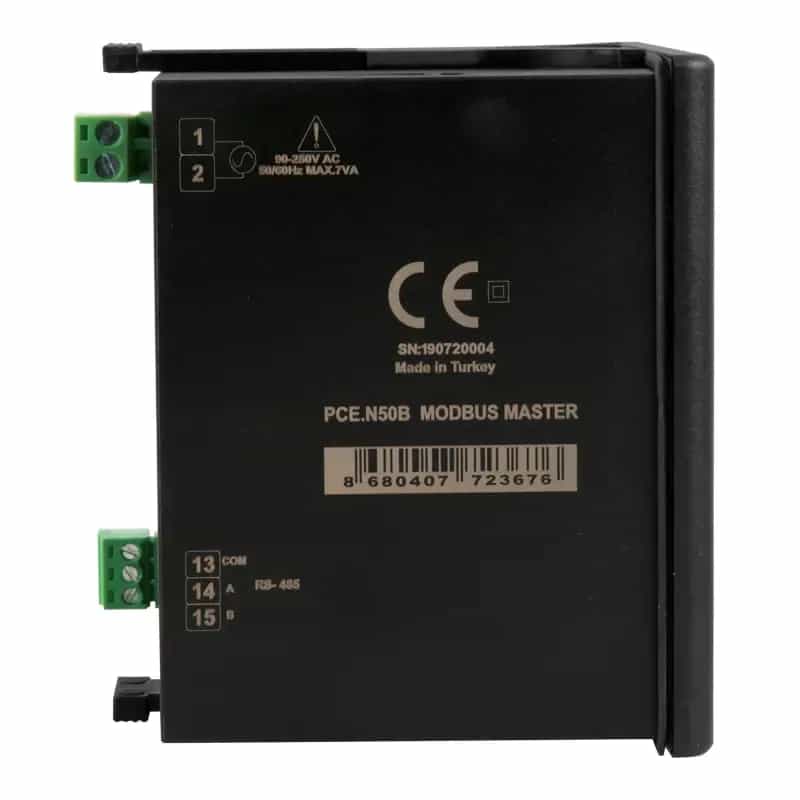

Rolę urządzenia nadrzędnego w sieci Modbus RTU przejmuje tu sam wyświetlacz: PCE-N50B odpytuje do dziesięciu urządzeń podrzędnych albo rejestrów i pokazuje odczytane wartości na ekranie ciekłokrystalicznym o przekątnej 3,5 cala. Dzięki temu podgląd instalacji nie wymaga sterownika ani komputera — wystarczy moduł zabudowany w drzwiach rozdzielnicy. Prędkość transmisji ustawia się indywidualnie, a całą konfigurację wprowadza się klawiszami na przodzie obudowy. Przewody wprowadza się do połączeń śrubowych. Zasilanie 90 ... 250 V AC obejmuje typowe napięcia sieciowe, a pobór nie przekracza 7 VA.

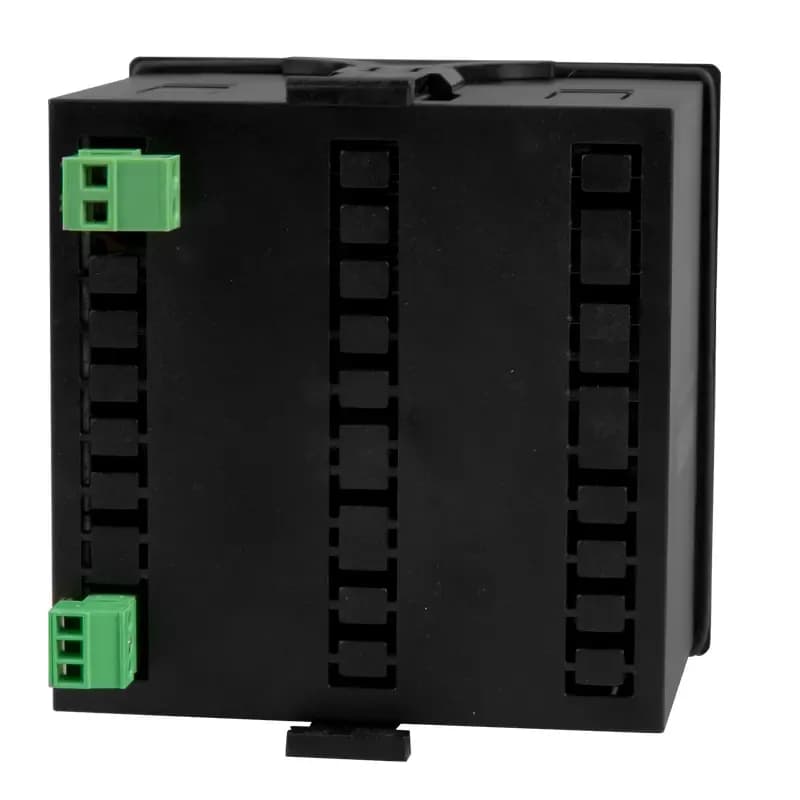

Front w klasie IP65 znosi zapylenie i zachlapanie od strony obsługi. Obudowa 96 x 96 x 81 mm wchodzi w wycięcie 90,5 x 90,5 mm i jest dociskana dwoma zaciskami montażowymi; masa wynosi około 400 g. Warunki pracy obejmują 0 ... 50 °C przy wilgotności do 80 %, a przechowywanie -25 ... 70 °C, więc urządzenie znosi także nieużywaną halę w okresie zimowym. Rola urządzenia nadrzędnego oznacza konkretną odpowiedzialność: to wyświetlacz wysyła zapytania i pilnuje rytmu wymiany danych, więc w segmencie magistrali nie może być drugiego układu pełniącego tę funkcję.

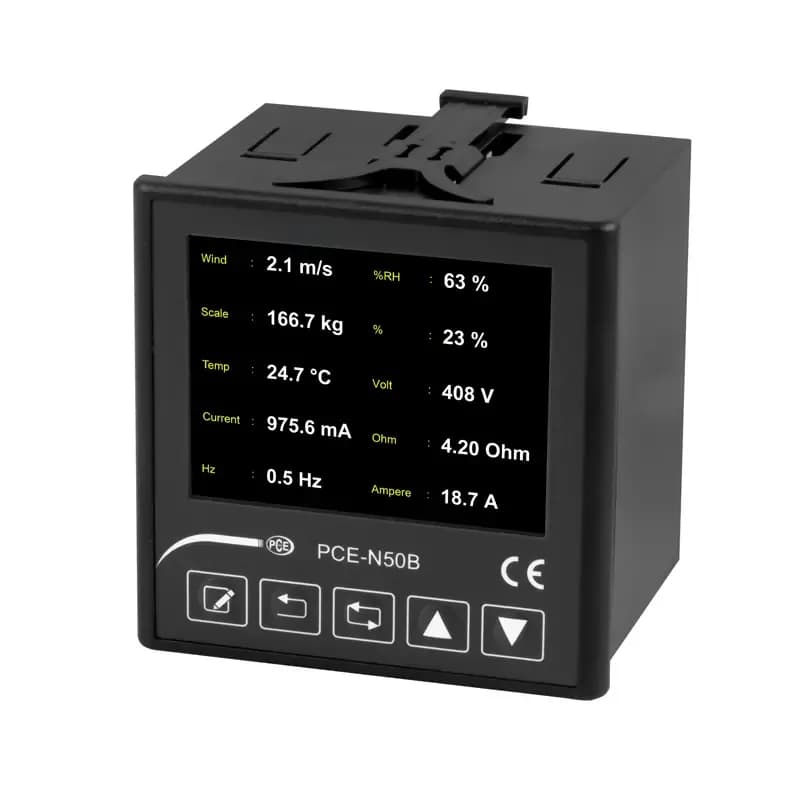

Przy podłączaniu do istniejącej sieci trzeba to sprawdzić, bo dwa urządzenia nadrzędne na jednej linii oznaczają kolizje oraz przekłamane odczyty. Prędkość transmisji ustawia się indywidualnie, co pozwala dopasować wyświetlacz do najwolniejszego urządzenia w magistrali. Każdy odczytywany rejestr można opisać własnym tekstem, dzięki czemu na ekranie pojawia się nazwa zrozumiała dla obsługi, a nie numer rejestru. Ekran pokazuje pojedynczą wartość powiększoną albo kilka wartości naraz — wybór zależy od tego, czy panel ma służyć do stałego nadzoru, czy do szybkiego przeglądu. Zakres dostawy obejmuje wyświetlacz, dwa zaciski montażowe oraz instrukcję.
