Wskaźnik siły PCE-N45F, ekran OLED, wejście mV/V

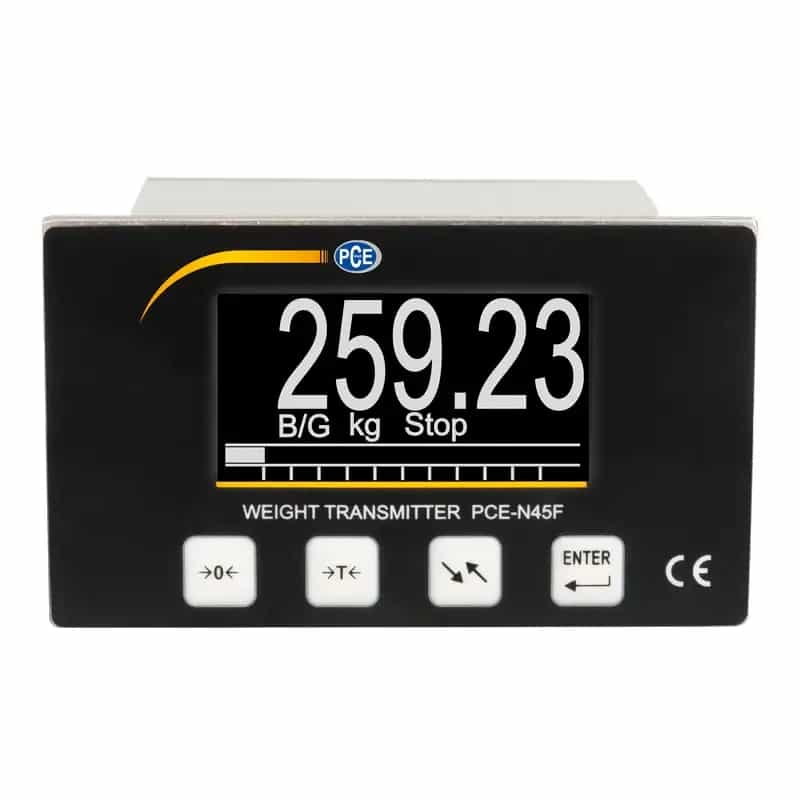

Dwieście pomiarów na sekundę robi różnicę tam, gdzie siła narasta gwałtownie: PCE-N45F nadąża za szczytem obciążenia zamiast pokazywać wartość uśrednioną. Wejście przyjmuje sygnał z cel tensometrycznych w zakresach 0 ... 10 mV oraz 0 ... 15 mV, co przy zasilaniu mostka 5 V odpowiada czułości 2 mV/V i 3 mV/V, a minimalna czułość wynosi 0,9 µV/D. Do jednego przyrządu podłączysz od jednej do sześciu cel po 350 omów. Wynik pokazuje ekran OLED o rozdzielczości 128 x 64 piksele, czytelny pod kątem i przy słabym świetle, a jednostkę wybiera się spośród gramów, kilogramów, ton, niutonów, kiloniutonów oraz niutonometrów. Wyjście przekaźnikowe sygnalizuje przekroczenie nastawy, a bezpotencjałowe wejście cyfrowe pozwala wyzwolić funkcję z zewnątrz, na przykład wyzerowanie wskazania.

Zasilanie 24 V DC i pobór poniżej 6 W wpisują się w typową szafę automatyki. Obudowa 110 x 62 x 119 mm o masie około 440 g wchodzi w wycięcie 92 x 44 mm, przód ma klasę IP65, a warunki pracy obejmują -10 ... 40 °C przy wilgotności do 95 %. Technika czteroprzewodowa i sześcioprzewodowa to nie ten sam poziom pomiaru: dwa dodatkowe przewody pozwalają układowi zmierzyć napięcie panujące na samej celi, a nie na końcu kabla, więc rezystancja przewodu i jej zmiany z temperaturą przestają wpływać na wynik. Przy dłuższych trasach albo przy pomoście stojącym na zewnątrz różnica bywa dobrze widoczna w powtarzalności ważenia.

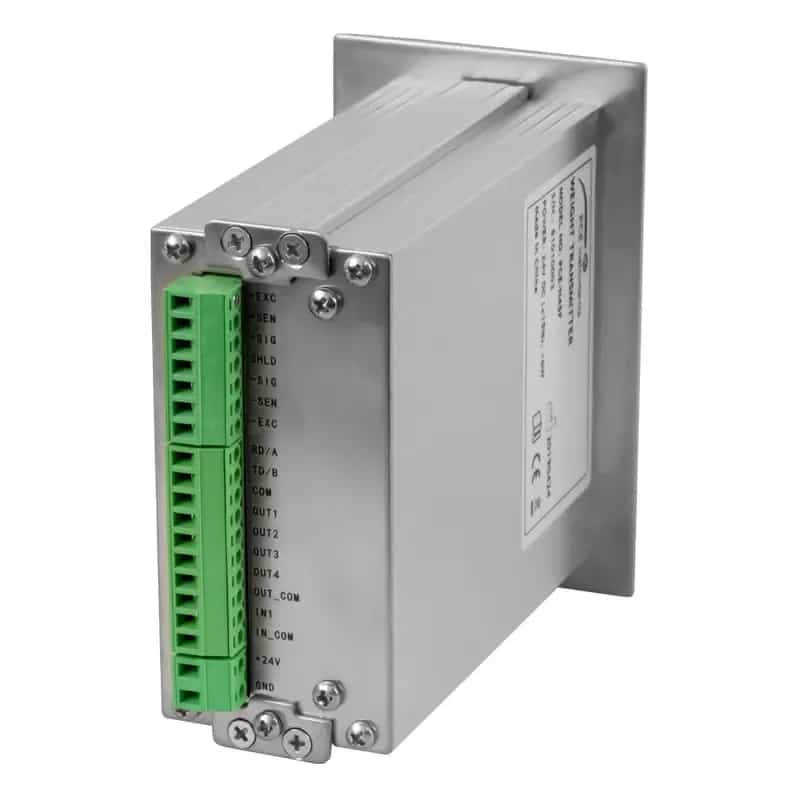

Kalibrację i adiustację prowadzi się z menu przyrządu — obciąża się konstrukcję znanym wzorcem i zatwierdza punkty charakterystyki, bez rozkręcania obudowy i bez komputera. Z tyłu wskaźnika znajdują się cztery przekaźniki zwierne, którymi wyzwala się kolejne kroki procesu, na przykład zatrzymanie podajnika po osiągnięciu zadanej masy. Bezpotencjałowe wejście cyfrowe służy do tarowania albo do wyzerowania wskazania sygnałem z zewnątrz, więc operator nie musi sięgać do panelu z zajętymi rękami. Wskaźnik odczytuje się również przez łącze, dzięki czemu wynik trafia do układu nadrzędnego. Zestaw obejmuje przyrząd, taśmę uszczelniającą oraz instrukcję; cele pomiarowe i ich okablowanie dobiera się osobno.
