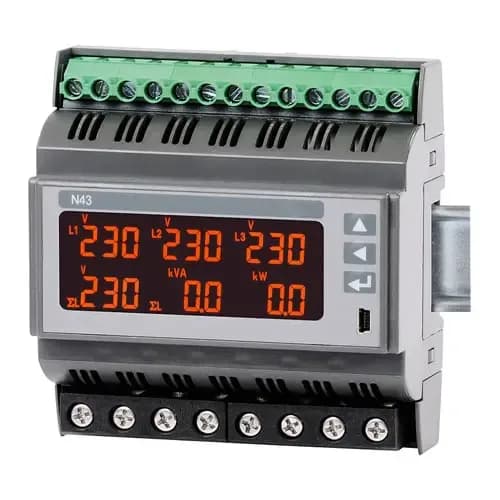

Analizator sieci PCE-N43 na szynę DIN, do 63 A

Podświetlany ekran ciekłokrystaliczny mieści naraz kilka wielkości, więc PCE-N43 pokazuje obraz obwodu, a nie pojedynczą liczbę. Przyrząd mierzy prąd bezpośrednio do 63 A, a przez przekładnik obsługuje tory 1 A oraz 5 A z błędem 0,5 % pełnej skali. Zakresy napięcia obejmują 100 V, 400 V i 500 V między fazami oraz 57,7 V, 230 V i 290 V względem przewodu neutralnego, częstotliwość mierzona jest w paśmie 47,0 ... 63,0 Hz. Z tych wielkości wyliczane są moc czynna, bierna i pozorna, współczynnik mocy, tan φ oraz energia, każda z błędem 1 % zakresu. Trzy przekaźniki zwierne o obciążalności 250 V AC / 0,5 A sygnalizują przekroczenia, a wyjście impulsowe typu otwarty kolektor przekazuje energię czynną do zewnętrznego licznika.

Łącze RS485 z protokołem Modbus RTU pracuje z prędkością od 4800 do 38400 bitów na sekundę, więc dane trafiają do systemu zarządzania energią prowadzonego zgodnie z ISO 50001. Obudowa 105 x 110 x 60 mm zajmuje miejsce na szynie, ma klasę IP 20 i waży około 300 g. Zasilanie to 85 ... 253 V AC/DC albo 20 ... 40 V AC/DC, a bezpieczeństwo opisuje norma EN 61010-1. Wyjścia przekaźnikowe są tu wyposażeniem podstawowym, a nie opcją: trzy zestyki o obciążalności 250 V AC / 0,5 A pozwalają rozdzielić progi — jeden na przekroczenie prądu, drugi na spadek napięcia, trzeci na dowolną inną nastawę.

Wyjście impulsowe typu otwarty kolektor odwzorowuje energię czynną, więc licznik zewnętrzny prowadzi bilans niezależnie od transmisji cyfrowej. Prędkość transmisji na łączu RS485 wybiera się w przedziale od 4800 do 38400 bitów na sekundę, dopasowując ją do długości magistrali oraz liczby urządzeń. Zakresy napięcia obejmują instalacje o różnym poziomie zasilania, a przekładniki prądowe rozszerzają pomiar poza bezpośrednie 63 A. Zasilanie przyrządu dobiera się przy zamówieniu spośród 85 ... 253 V AC/DC oraz 20 ... 40 V AC/DC. Stopień ochrony IP 20 przewiduje montaż w zamkniętej rozdzielnicy, a warunki pracy obejmują -20 ... 55 °C przy wilgotności 25 ... 95 %.
