Wyświetlacz procesowy PCE-N30U, PT100 i termopary

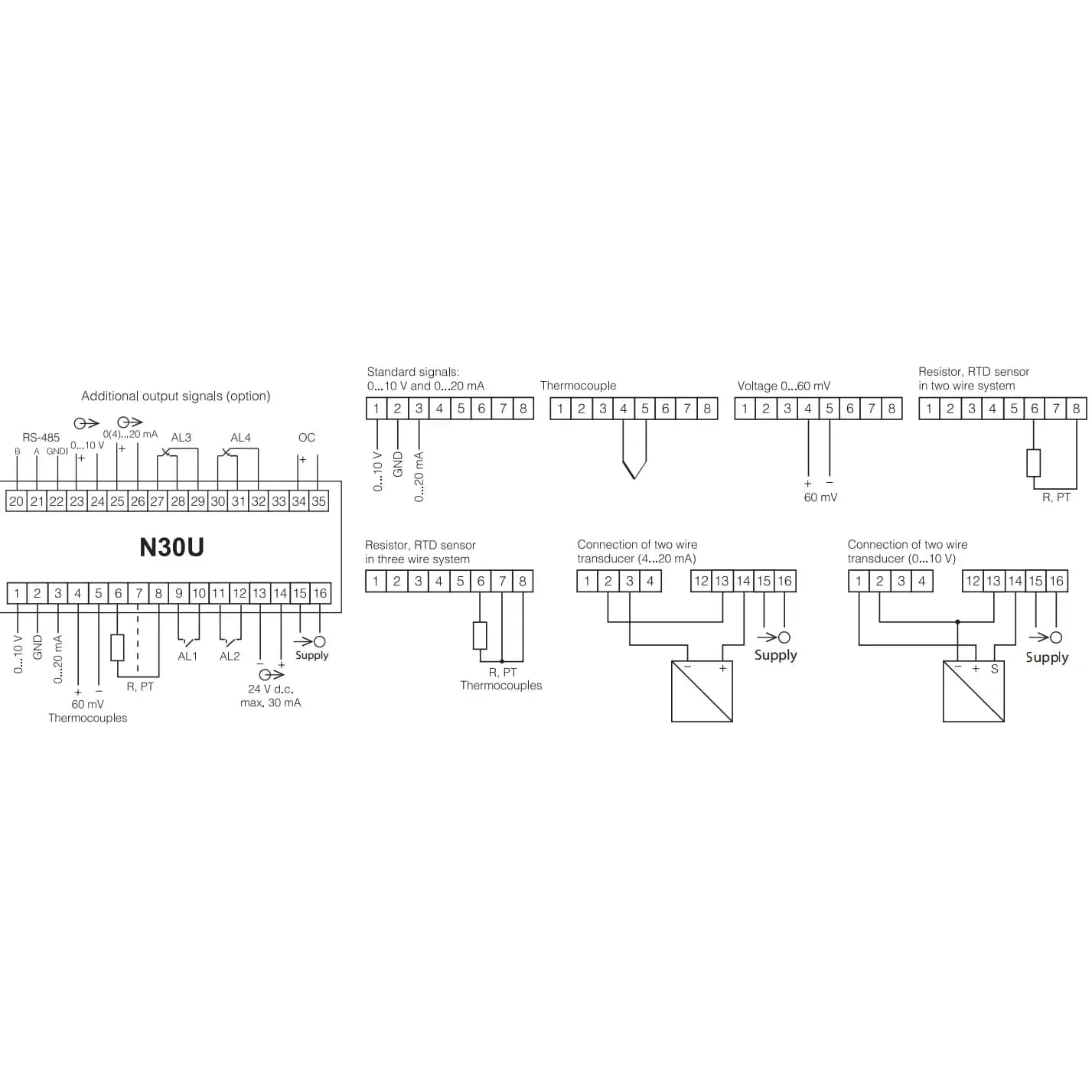

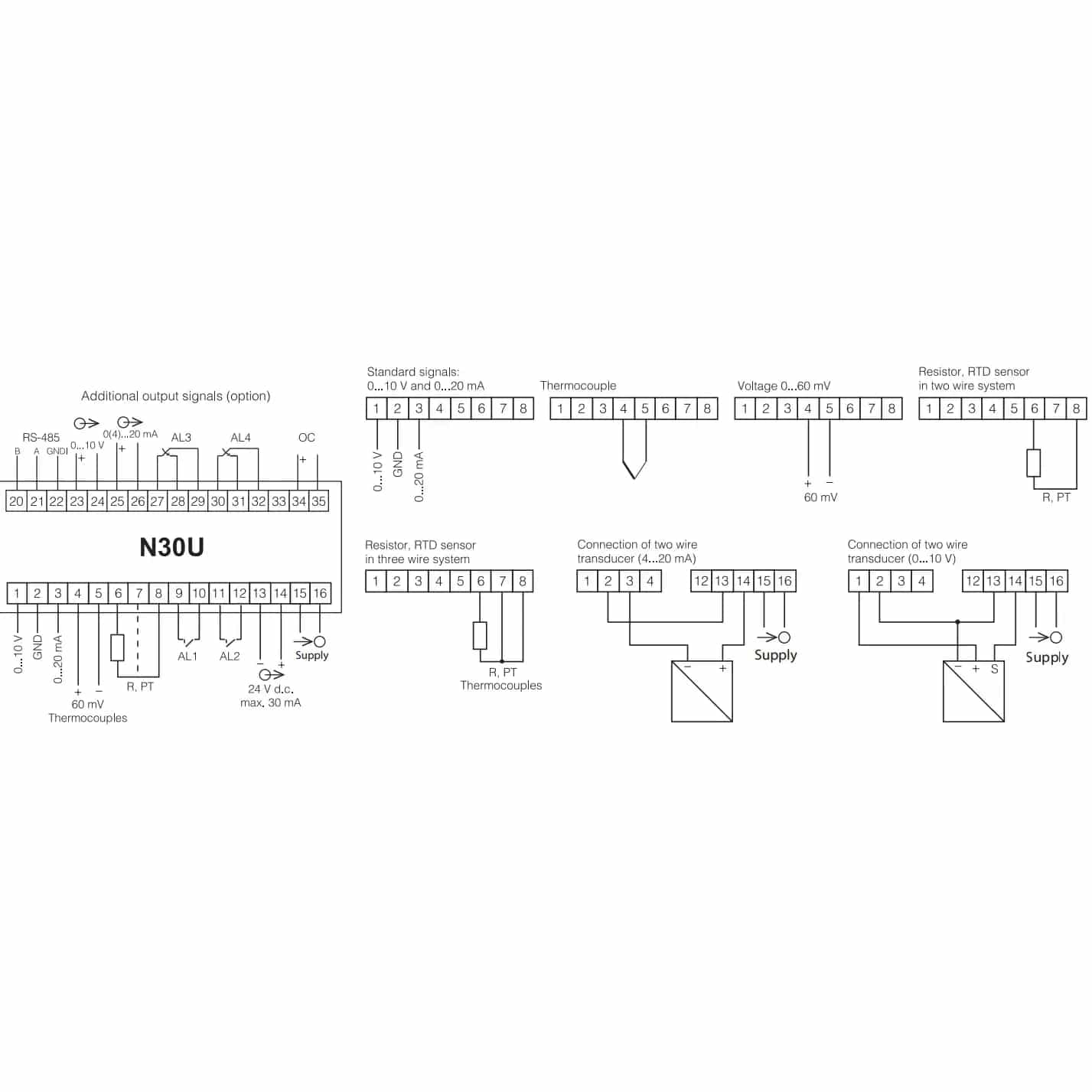

Jeden przyrząd zamiast kilku różnych mierników — PCE-N30U przyjmuje czujniki rezystancyjne PT100, PT500 i PT1000 w układzie dwu- lub trzyprzewodowym, termopary typu J, K, N, E, R oraz S, rezystancję 0 ... 410 Ω albo 0 ... 4010 Ω, napięcie -10 ... +63 mV i -13 ... +13 V oraz prąd -24 ... +24 mA prądu stałego. Przetwornik pracuje z rozdzielczością 16 bitów i dokładnością 0,1 %, aktualizując wskazanie raz na sekundę. Charakterystykę wolno załamać w 21 punktach, więc odczyt odwzorowuje wielkość procesową, a nie surowy sygnał. Wynik podaje pięć cyfr LED o wysokości 14 mm, świecących w trzech kolorach, w przedziale -19999 ... 99999.

Rezystancja wejściowa wynosi 1 MΩ przy pomiarze napięcia i 12 Ω przy pomiarze prądu. Wyposażenie podstawowe to dwa przekaźniki zwierne 250 V / 0,5 A oraz zasilanie czujnika 24 V DC do 30 mA, a opcjonalnie dochodzą wyjście analogowe 0 ... 10 V albo 4 ... 20 mA, łącze RS485, para przekaźników przełącznych i wyjście typu otwarty kolektor. Obudowa 96 mm x 48 mm x 93 mm wchodzi w wycięcie 92 mm x 45 mm według DIN, przód ma klasę IP 65, a praca obejmuje -25 °C ... 55 °C. Zmiana rodzaju czujnika sprowadza się tu do zmiany ustawienia, a nie do wymiany przyrządu — to główny argument za tym modelem w zakładach, w których modernizacje następują etapami, a lista sygnałów zmienia się co kilka lat.

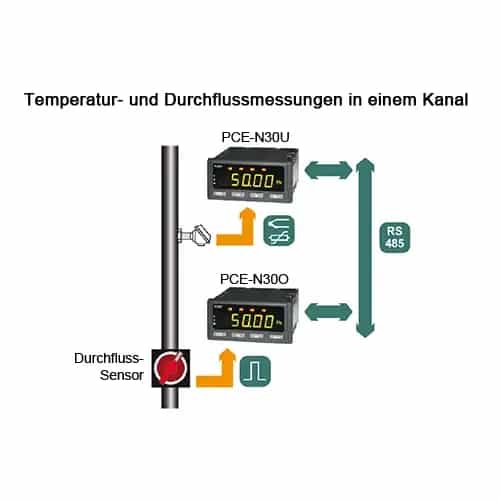

Jednostkę wskazania wybiera się spośród 56 dostępnych, więc na froncie panelu pojawia się wielkość zrozumiała dla obsługi. Diody sygnalizacyjne zapalają się po przekroczeniu wartości granicznych, a barwa wskazania zmienia się wraz ze stanem procesu. Menu obsługuje się przyciskami z przodu obudowy, a po dołożeniu łącza RS485 wszystkie parametry można ustawić z komputera; dostęp do nastaw zabezpiecza hasło, co zapobiega przypadkowej zmianie konfiguracji. Wewnętrzny zegar czasu rzeczywistego uzupełnia odczyt o porę zdarzenia. Zakres dostawy obejmuje wyświetlacz, materiał mocujący, uszczelkę oraz instrukcję.
