Miernik mocy PCE-N30P, 16 parametrów, do 480 V

Szesnaście wielkości elektrycznych z jednego przyrządu — PCE-N30P mierzy prąd 0,02 ... 6 A, napięcie 0 ... 480 V oraz częstotliwość 45,00 ... 100,00 Hz, a z tych wartości wylicza moc czynną, bierną i pozorną, współczynnik mocy, przesunięcie fazowe i energię. Napięcie, prąd oraz częstotliwość podawane są z błędem 0,2 %, moce i energia z błędem 0,5 %, a kąt fazowy z błędem 1 %. Przekładnie prądowe i napięciowe wprowadza się w ustawieniach, więc miernik obsługuje także obwody zasilane przez przekładniki. Pięciocyfrowy wyświetlacz LED świeci w trzech kolorach zależnie od przedziału wartości, co pozwala zauważyć nieprawidłowość bez odczytywania liczby.

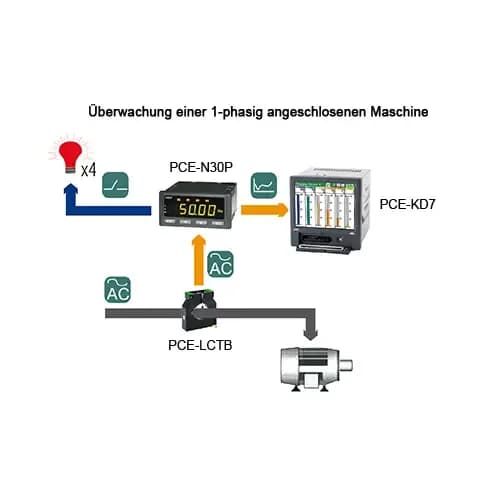

Standardem są dwa przekaźniki zwierne 250 V / 0,5 A, a lista wyposażenia dodatkowego obejmuje dwa przekaźniki przełączne, łącze RS485, wyjście analogowe 4 ... 20 mA lub 0 ... 10 V oraz impulsowe wyjście typu otwarty kolektor. Schemat podłączenia zacisków nadrukowano na obudowie, co skraca montaż w rozdzielnicy. Wymiary 96 mm x 48 mm x 93 mm pasują do wycięcia 92 mm x 45 mm według DIN, przód ma klasę IP 65, a norma EN 61010-1 przypisuje przyrządowi kategorię CAT III 600 V. Poza wartościami chwilowymi przyrząd liczy średnie: moc uśrednioną w oknie 15 minut oraz napięcie w oknie 10 minut, czyli dokładnie te wielkości, którymi operuje się przy ocenie mocy umownej i jakości zasilania.

Wyjście impulsowe generuje 5000 impulsów na każdą zmierzoną kilowatogodzinę, dzięki czemu zewnętrzny licznik albo sterownik prowadzi własny bilans energii niezależnie od odczytu na froncie. Barwa wskazania zmienia się po wyzwoleniu alarmu, więc przekroczenie progu widać z odległości. Kropka dziesiętna przesuwa się automatycznie wraz z wielkością mierzonej wartości, co pozwala czytać zarówno drobne, jak i duże wskazania bez przełączania zakresu. Obsługę oraz parametryzację prowadzą cztery przyciski z przodu obudowy. Zakres dostawy obejmuje miernik, materiał mocujący i instrukcję.
