Miernik tablicowy PCE-N30H, ±500 V DC, zegar

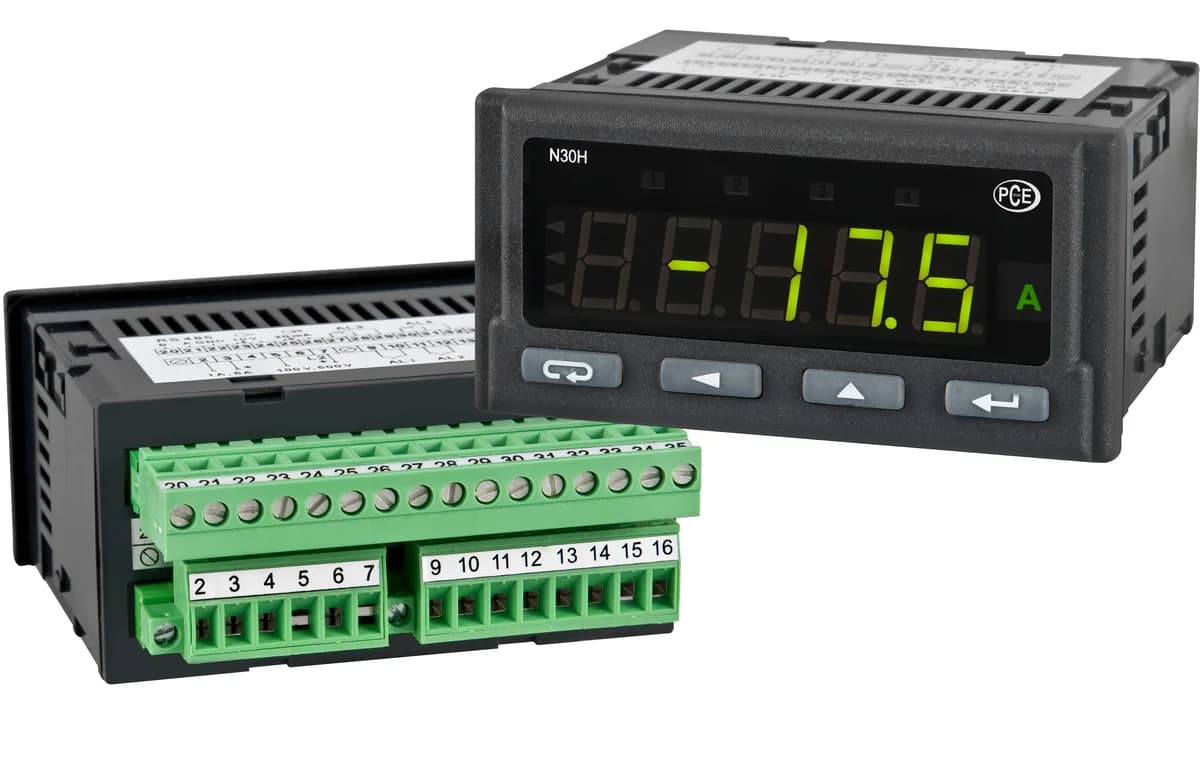

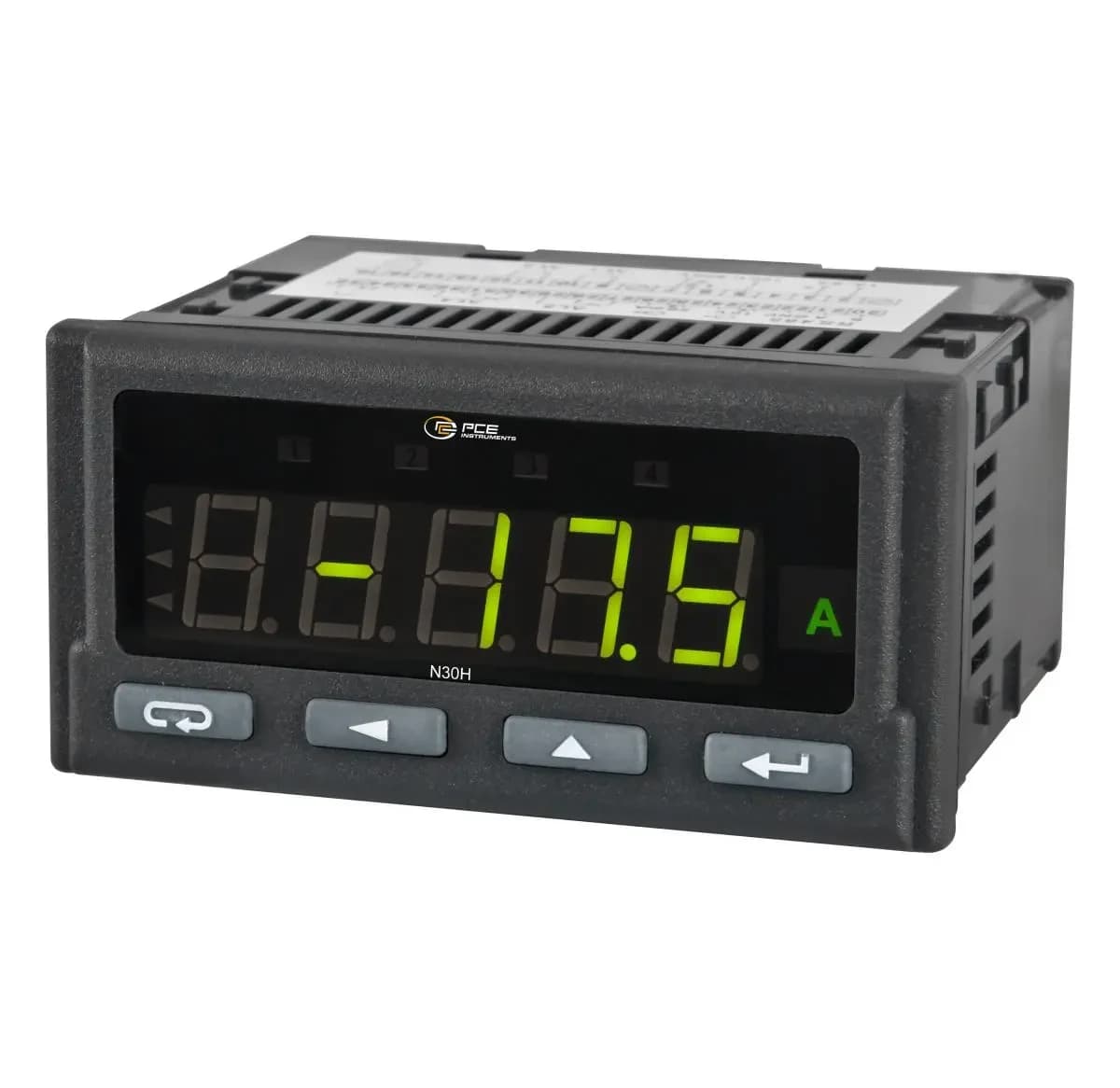

Poza wartością pomiaru PCE-N30H pokazuje aktualną godzinę w zakresie 00:00 ... 23:59, więc obsługa od razu wie, o której odnotowano dany stan instalacji. Miernik obejmuje prąd regulowany do ±1 A DC oraz napięcie ±100 V DC i ±500 V DC, a wynik podaje w jednej z 56 dostępnych jednostek. Skalowanie w 21 punktach pozwala odwzorować nieliniową zależność między sygnałem a wielkością procesową bez pośredniego przelicznika. Pięciocyfrowy wyświetlacz LED świeci w trzech kolorach i obejmuje -19999 ... 99999, dzięki czemu przekroczenie nastawy widać wcześniej niż odczytaną liczbę. Dwa przekaźniki alarmowe stanowią wyposażenie podstawowe, a do wyboru dochodzą łącze RS485, wyjście 4 ...

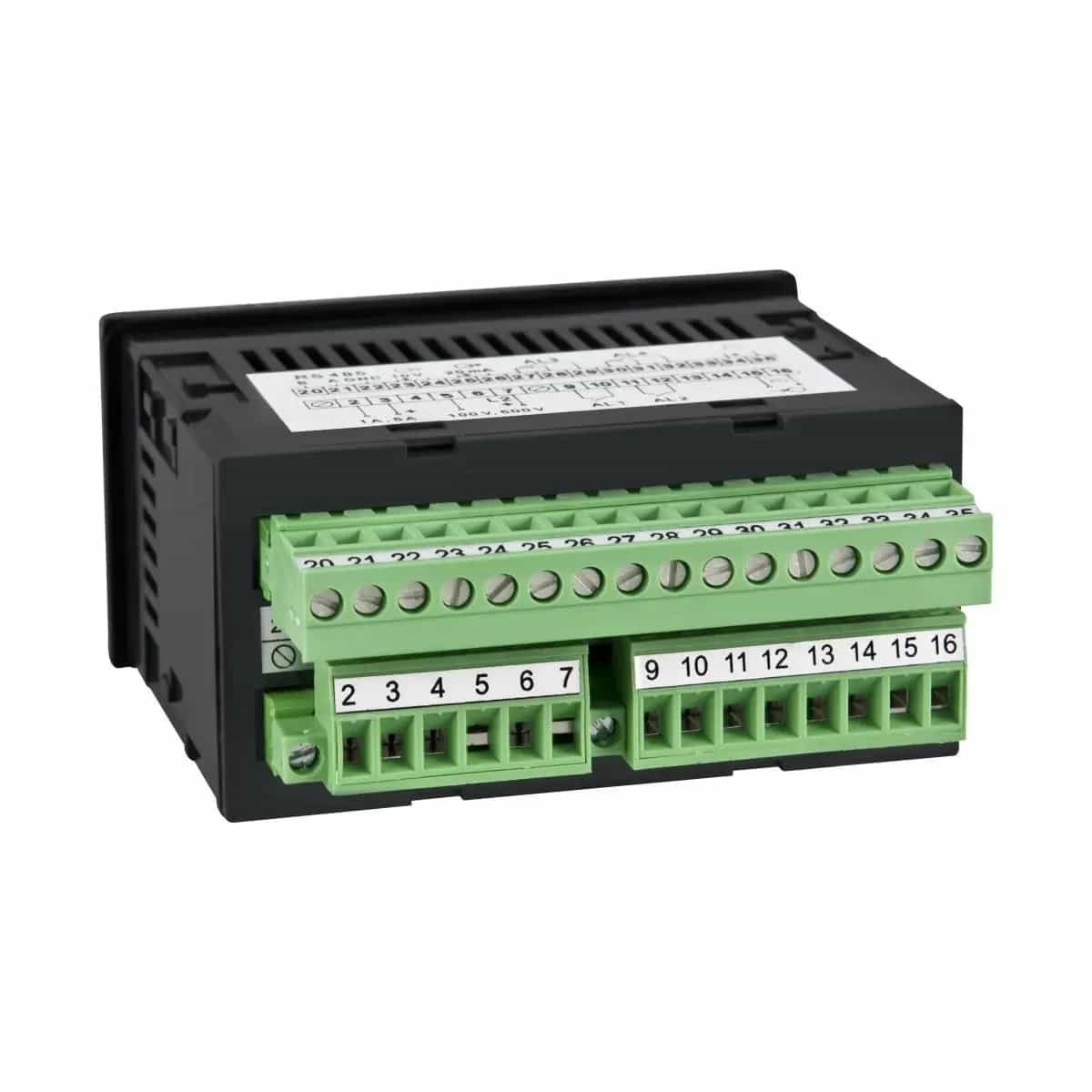

20 mA lub 0 ... 10 V oraz wyjście typu otwarty kolektor. Czujnik zasila się napięciem 24 V DC o obciążalności do 30 mA. Zasilanie miernika to 85 ... 253 V AC przy 45 ... 65 Hz albo 20 ... 40 V AC/DC. Obudowa 96 mm x 48 mm x 93 mm wchodzi w wycięcie 92 mm x 45 mm według DIN, przód ma klasę IP 65, a przyrząd pracuje w -25 °C ... +55 °C przy wilgotności 25 ... 95 %. Wyjście analogowe zmienia rolę przyrządu: obok wskazania na froncie panelu można wyprowadzić przeskalowany sygnał 4 ... 20 mA albo 0 ... 10 V i podać go do rejestratora lub sterownika, więc jeden miernik obsługuje i podgląd, i zapis przebiegu.

Razem z wyjściem analogowym dostępne jest łącze RS485 z protokołem Modbus RTU, którym przyrząd rozmawia z pozostałymi urządzeniami w szafie. Wybór jednostki spośród 56 dostępnych oznacza, że na wyświetlaczu pojawia się wielkość zrozumiała dla obsługi, a nie surowe wolty — przy pomiarze przez bocznik albo przetwornik ma to znaczenie dla szybkości reakcji. Skalowanie w 21 punktach pozwala odwzorować charakterystykę, która nie jest linią prostą; przydaje się to przy zbiornikach o zmiennym przekroju oraz przy czujnikach o nieliniowym wyjściu. Zakres dostawy obejmuje sam miernik, materiał mocujący i instrukcję, a przechowywanie przewidziano od -33 °C do +70 °C.
