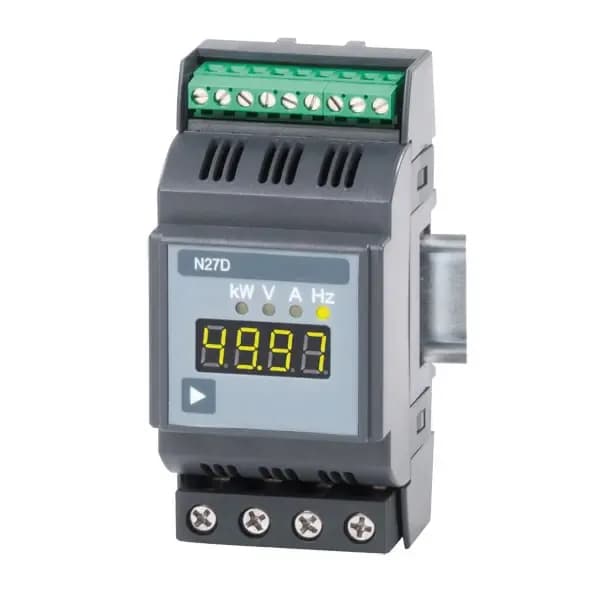

Miernik mocy PCE-N27D na szynę DIN, do 63 A AC

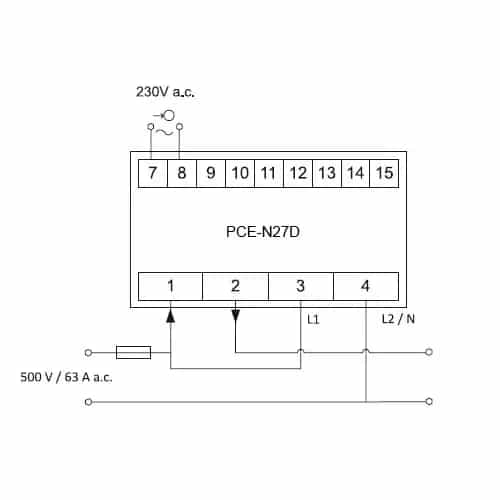

Prąd do 63 A AC mierzy PCE-N27D wprost, bez przekładnika — przewód obciążenia prowadzi się przez zaciski miernika, a w szafie ubywa jednego elementu. Przyrząd pokazuje napięcie do 500 V AC, prąd, częstotliwość oraz moc czynną w przedziale -31,5 ... 31,5 kW. Napięcie i prąd mierzone są od 0,01 do 1,2 wartości znamionowej, z błędem 0,02 % zakresu dla częstotliwości i 1 % zakresu dla pozostałych wielkości; pasmo obejmuje 2 ... 500 Hz dla napięcia i 45 ... 500 Hz dla prądu. Wielkość pokazywaną przełącza się na miejscu, dzięki czemu jeden moduł zastępuje kilka osobnych wskaźników.

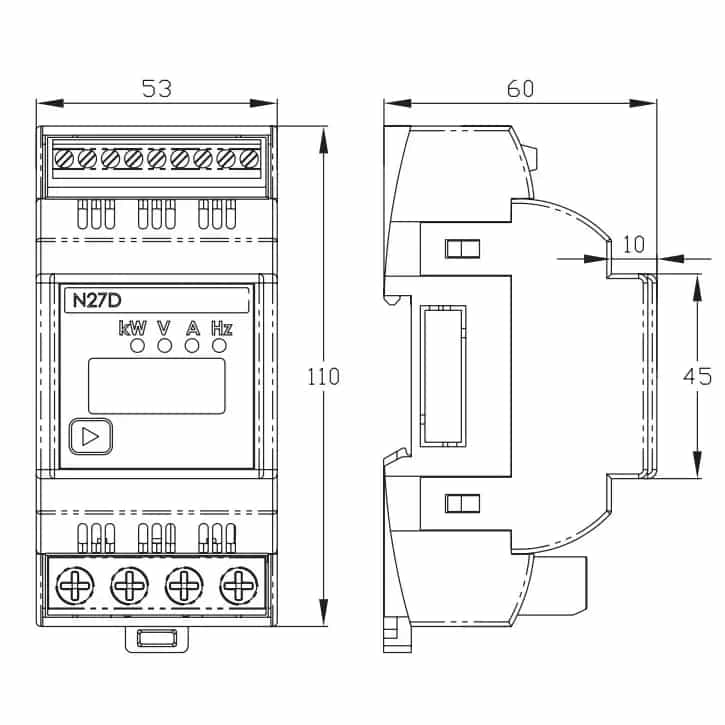

Żółte cyfry LED o wysokości 8,5 mm układają się w czterocyfrowy odczyt w zakresie -1999 ... 9999, czytelny w ramce 45 x 53 mm. Obudowa 53 x 110 x 60 mm zatrzaskuje się na szynie DIN 35 mm i waży około 250 g. Zbierane dane wspierają prowadzenie systemu zarządzania energią zgodnego z ISO 50001. Miernik ma kategorię CAT III 300 V oraz CAT II 600 V i pracuje w -10 ... 55 °C przy wilgotności poniżej 95 %. Bezpośredni pomiar do 63 A jest tu decyzją konstrukcyjną o wymiernych skutkach montażowych: znika przekładnik, jego okablowanie oraz błąd, który wnosi do wyniku, a moduł wpina się wprost w tor zasilający maszyny.

Przełączanie wielkości pokazywanej odbywa się na miejscu, więc jeden moduł zastępuje osobny woltomierz, amperomierz i wskaźnik mocy — na szynie ubywają dwa gniazda. Zakresy zaczynają się już od jednej setnej wartości znamionowej prądu i napięcia, co pozwala obserwować obciążenie także wtedy, gdy maszyna pracuje na biegu jałowym. Warunki pracy obejmują -10 ... 55 °C przy wilgotności poniżej 95 %, a kategoria pomiarowa CAT III 300 V oraz CAT II 600 V opisuje, w jakich obwodach wolno przyrząd zainstalować. Zakres dostawy to sam miernik z instrukcją; okablowanie i zabezpieczenia po stronie instalacji pozostają w gestii wykonawcy.
