Miernik tablicowy PCE-N25Z, 400 V AC, 5 cyfr

Sieć jednofazowa opisana pięcioma cyframi zamiast czterema — na tym polega przewaga PCE-N25Z nad mniejszymi wskaźnikami tej samej wielkości. Przyrząd zamawia się do pomiaru napięcia 100 V AC, 250 V AC albo 400 V AC, prądu 1 A AC lub 5 A AC, ewentualnie częstotliwości w paśmie 20 ... 500 Hz. Wskazanie mieści się w -19999 ... 99999, a wysokość znaku wynosi 14 mm, przy błędzie ±(0,2 % zakresu + 1 cyfra). Tor pomiarowy ma rezystancję wewnętrzną 10 Ω ±1 %. Skalę dwupunktową i pozostałe nastawy wprowadza oprogramowanie uruchamiane na komputerze.

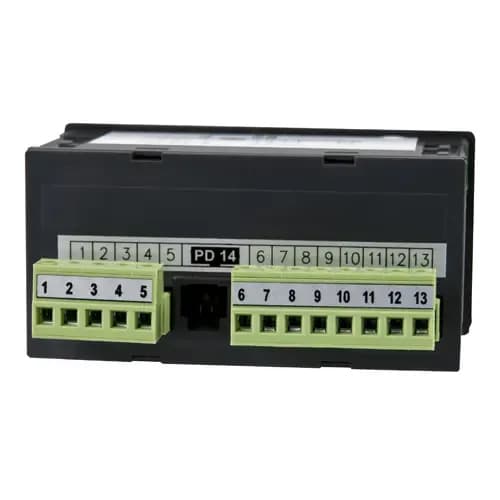

Zasilanie 230 V AC doprowadza się listwą zaciskową, tą samą, którą podłącza się sygnał mierzony. Obudowa z tworzywa 96 mm x 48 mm x 64 mm wchodzi w wycięcie 92 mm x 45 mm według DIN i jest dociskana klipsami ze śrubami mocującymi. Przód spełnia klasę IP 65, masa nie przekracza 200 g, a warunki pracy obejmują -10 °C ... 55 °C przy przechowywaniu w -25 °C ... +85 °C. W obwodzie prądu przemiennego przyrząd pracuje bezpośrednio, więc mierzone napięcie albo prąd doprowadza się do jego zacisków — przy większych obciążeniach pomiar prowadzi przekładnik, a jego przekładnię uwzględnia skalowanie. Zakres wskazań -19999 ...

99999 daje tu przewagę praktyczną: obciążenie zmieniające się od biegu jałowego do pełnej mocy mieści się na jednej skali, bez przełączania zakresów i bez zaokrąglania małych wartości do zera. Nastawy wprowadza oprogramowanie producenta uruchamiane na komputerze; łączność zapewnia adapter programujący PCE-PD14, zamawiany osobno. Opcjonalne zasilanie czujnika 24 V pozwala podłączyć przetwornik dwuprzewodowy wprost do miernika, a producent przewidział też wykonania różniące się zasilaniem — poza 230 V AC dostępna jest praca z napięcia 20 ... 40 V. W zestawie znajdziesz materiał mocujący, uszczelkę oraz instrukcję; uszczelka odpowiada za szczelność frontu, więc nie należy jej pomijać przy montażu w drzwiach rozdzielnicy.
