Miernik tablicowy PCE-N25H, 5 cyfr, prąd stały

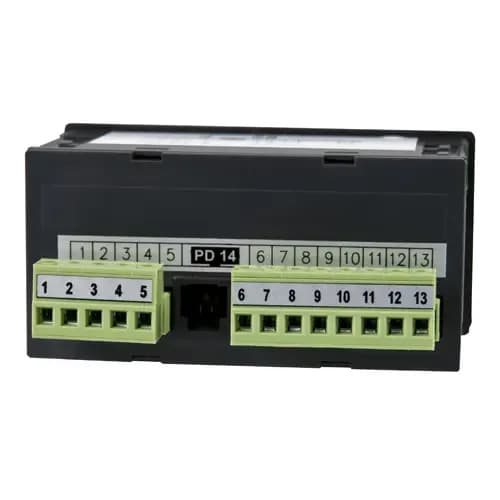

Piąta cyfra bywa różnicą między wskazaniem zaokrąglonym a użytecznym — PCE-N25H pokazuje wartość w przedziale -19999 ... 99999, czyli dziesięciokrotnie szerszym niż typowy wskaźnik czterocyfrowy. Miernik pracuje w obwodach prądu stałego: dostępne wykonania obejmują napięcie ±100 V, ±250 V oraz ±400 V prądu stałego, warianty jednobiegunowe 0 ... 100 V i 0 ... 250 V, a w torze prądowym ±1 A oraz ±5 A. Wysokość znaku wynosi 14 mm, a błąd ±(0,2 % zakresu + 1 cyfra). Rezystancja wewnętrzna toru to 10 Ω ±1 %. Skalowanie jest dwupunktowe, a nastawy wprowadza się z komputera dołączonym oprogramowaniem, bez demontażu miernika z panelu. Zasilanie 230 V AC podłącza się do listwy zaciskowej z tyłu obudowy.

Konstrukcja z tworzywa o wymiarach 96 mm x 48 mm x 64 mm wchodzi w wycięcie 92 mm x 45 mm według DIN i jest mocowana klipsami ze śrubami. Przód ma klasę IP 65, masa nie przekracza 200 g, a zakres pracy obejmuje -10 °C ... 55 °C przy przechowywaniu do -25 °C ... +85 °C. Pięć cyfr zmienia sposób pracy ze wskaźnikiem: przy tym samym zakresie sygnału można pokazać wartość z dodatkowym miejscem po przecinku albo objąć jedną skalą przedział, który na czterech cyfrach trzeba by dzielić na dwa zakresy. Skalowanie dwupunktowe przypisuje krańcom sygnału wartości procesowe, więc odczyt można podać w jednostkach instalacji zamiast w woltach czy amperach.

Nastawy wprowadza oprogramowanie producenta z komputera, przez adapter programujący PCE-PD14 zamawiany osobno; gotowy zestaw parametrów przenosi się na kolejne egzemplarze bez powtarzania całej procedury. Producent przewidział trzy wykonania różniące się zasilaniem — poza 230 V AC dostępna jest praca z napięcia 20 ... 40 V, przydatna w szafach bez wolnego obwodu sieciowego. Opcjonalne zasilanie czujnika 24 V pozwala podłączyć przetwornik dwuprzewodowy wprost do miernika. Zakres dostawy obejmuje materiał mocujący, uszczelkę oraz instrukcję; uszczelka odpowiada za szczelność frontu w klasie IP 65.
