Miernik PCE-N24Z, 400 V AC, 5 A AC, 20 ... 500 Hz

W obwodzie prądu przemiennego PCE-N24Z pokazuje napięcie, prąd albo częstotliwość — zależnie od zamówionego wykonania. Zakresy napięciowe obejmują 1 ... 100 V AC, 2,5 ... 250 V AC i 4 ... 400 V AC, prądowe 0,01 ... 1 A AC oraz 0,05 ... 5 A AC, a pomiar częstotliwości pokrywa 20 ... 500 Hz przy napięciu 24 ... 480 V. W tym paśmie błąd nie przekracza ±(0,2 % zakresu + 1 cyfra). Wynik czyta się z czterech cyfr LED o wysokości 20 mm, w przedziale wskazań -1999 ... 9999. Rezystancja wewnętrzna toru pomiarowego wynosi 10 Ω ±1 %, a skalowanie dwupunktowe i pozostałe nastawy wprowadza oprogramowanie z komputera.

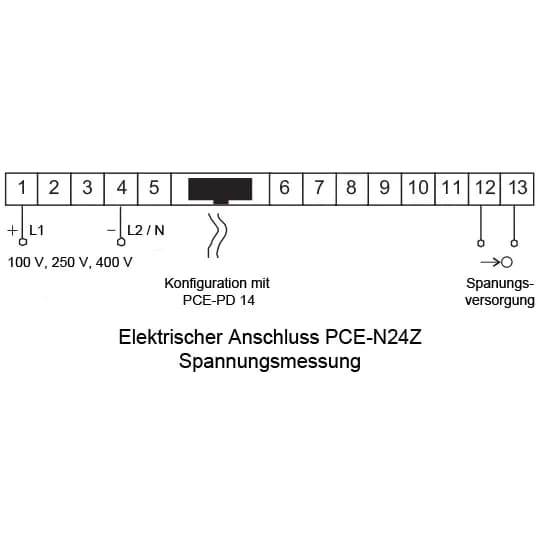

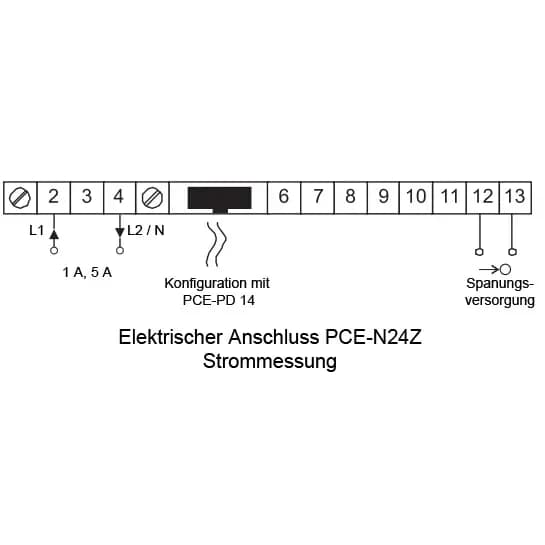

Wyjście 24 V o wydajności 30 mA zasila współpracujący czujnik. Napięcie zasilania miernika wybiera się przy zamówieniu: 230 V AC, 110 V AC, 24 V AC, 85 ... 253 V AC/DC albo 20 ... 40 V AC/DC. Obudowa 96 mm x 48 mm x 64 mm wchodzi w wycięcie 92 mm x 45 mm zgodne z DIN, przód ma klasę IP 65, a warunki pracy obejmują -10 °C ... 55 °C. Pomiar w obwodzie prądu przemiennego prowadzi się tu bezpośrednio, więc mierzone napięcie albo prąd przechodzi przez zaciski przyrządu — zabezpieczenie obwodu i przekrój przewodu planuje się po stronie instalacji. Przy większych prądach stosuje się przekładnik pomiarowy, a jego przekładnię uwzględnia się w skalowaniu wskazania.

Właśnie skalowanie dwupunktowe decyduje o użyteczności miernika: krańcom sygnału przypisuje się wartości pokazywane na wyświetlaczu, dzięki czemu z jednego przyrządu odczytasz zarówno amper, jak i przeliczone obciążenie w procentach. Nastawy wprowadza oprogramowanie producenta z komputera, przez adapter programujący PCE-PD14 zamawiany osobno. Wykonanie częstotliwościowe przydaje się przy nadzorze przemienników oraz zespołów prądotwórczych, gdzie odchylenie częstotliwości sygnalizuje kłopot wcześniej niż spadek napięcia. Zakres dostawy obejmuje materiał mocujący, uszczelkę i instrukcję. Miernik pracuje w temperaturze od -10 °C do 55 °C, a wyłączony znosi warunki od -25 °C do +85 °C.
