Wskaźnik procesowy PCE-N24S, 4 ... 20 mA i 0 ... 10 V

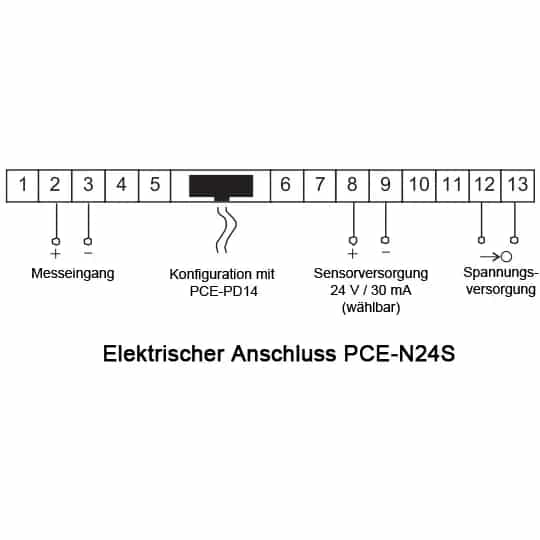

Sygnał procesowy przychodzi w kilku postaciach, więc PCE-N24S zamawia się w wykonaniu dopasowanym do instalacji: 0 ... 20 mA, 4 ... 20 mA, 0 ... 60 mV, 0 ... 10 V, ±60 mV albo ±10 V. Odczyt pokazują cztery cyfry LED o wysokości 20 mm w zakresie -1999 ... 9999, z błędem ±(0,2 % zakresu + 1 cyfra). Skalowanie dwupunktowe zamienia miliampery na jednostki procesu, a całą konfigurację wprowadza się z komputera dołączonym oprogramowaniem. Rezystancja wewnętrzna toru wynosi 10 Ω ±1 %. Osobne wyjście 24 V DC o obciążalności 30 mA zasila podłączony przetwornik, dzięki czemu w prostej pętli nie trzeba dokładać zasilacza.

Napięcie zasilania dobiera się przy zamówieniu spośród 230 V AC, 110 V AC, 24 V AC oraz zakresów szerokich 85 ... 253 V AC/DC i 20 ... 40 V AC/DC. Obudowa z tworzywa 96 mm x 48 mm x 64 mm wchodzi w wycięcie 92 mm x 45 mm zgodne z DIN i jest dociskana klipsami ze śrubami; przód ma klasę IP 65, a masa nie przekracza 200 g. Praca przewidziana jest w -10 °C ... 55 °C, przechowywanie w -25 °C ... +85 °C. Standardowy sygnał procesowy krąży w automatyce w kilku postaciach i to on, a nie sama mierzona wielkość, decyduje o wyborze wykonania: pętla prądowa dobrze znosi długie trasy, napięcie 0 ... 10 V jest wygodne przy krótkim połączeniu ze sterownikiem, a zakres 0 ... 60 mV pozwala odczytać sygnał wprost z bocznika.

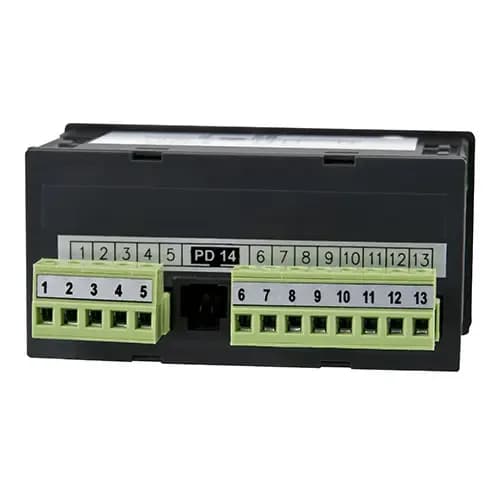

Wersje dwukierunkowe ±60 mV oraz ±10 V obsługują wielkości zmieniające znak. Skalowanie przypisuje krańcom sygnału wartości procesowe, więc na wyświetlaczu pojawiają się metry sześcienne, bary albo procenty zamiast miliamperów; nastawy wprowadza oprogramowanie producenta przez adapter programujący PCE-PD14, zamawiany osobno. Zakres dostawy to materiał mocujący, uszczelka oraz instrukcja — uszczelka odpowiada za klasę IP 65 od strony operatora. Zakres temperatury pracy obejmuje -10 °C ... 55 °C, natomiast składowanie przewidziano do -25 °C ... +85 °C. Wykonanie zasilania wskazuje się przy zamówieniu: 230 V AC, 110 V AC, 24 V AC albo zakres szeroki 85 ... 253 V AC/DC lub 20 ... 40 V AC/DC.
