Miernik tablicowy PCE-N24H, ±400 V DC oraz ±5 A DC

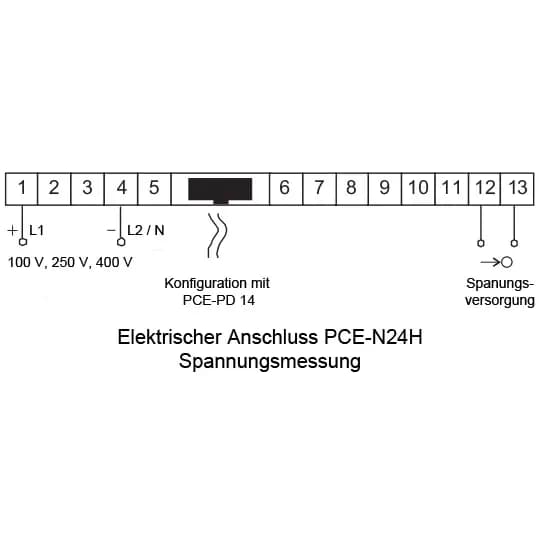

Napięcie stałe do ±400 V i prąd do ±5 A mierzy PCE-N24H bez pośrednictwa zewnętrznego przetwornika — sygnał podłącza się wprost do listwy zaciskowej. Wersję wejścia wybiera się przy zamówieniu spośród ±100 V DC, ±250 V DC, ±400 V DC, 0 ... 100 V DC, 0 ... 250 V DC oraz ±1 A DC i ±5 A DC. Odczyt pokazują cztery cyfry LED o wysokości 20 mm, czytelne również z większej odległości niż typowe wskaźniki tablicowe; zakres wskazań obejmuje -1999 ... 9999, a błąd wynosi ±(0,2 % zakresu + 1 cyfra). W torze prądowym rezystancja wewnętrzna to 10 Ω ±1 %. Skalowanie dwupunktowe i konfigurację ustawia się z komputera, przez dołączone oprogramowanie.

Zasilanie dobiera się do instalacji: 230 V AC, 110 V AC, 24 V AC, 85 ... 253 V AC/DC albo 20 ... 40 V AC/DC, a osobne wyjście 24 V / 30 mA może zasilić czujnik. Obudowa z tworzywa 96 mm x 48 mm x 64 mm wchodzi w wycięcie 92 mm x 45 mm według DIN i jest mocowana klipsami ze śrubami. Front ma klasę IP 65, masa nie przekracza 200 g, a praca przewidziana jest w -10 °C ... 55 °C. Bezpośredni pomiar prądu i napięcia stałego oznacza, że mierzony obwód przechodzi przez zaciski przyrządu — trzeba więc zaplanować przekrój przewodu oraz zabezpieczenie po stronie instalacji, tak jak dla każdego elementu włączonego w tor mocy.

Skalowanie dwupunktowe pozwala pokazywać nie tylko wolty i ampery: przypisując krańcom sygnału wartości procesowe, odczytasz z tego samego przyrządu stan naładowania, obciążenie w procentach albo wielkość przeliczoną z bocznika. Konfigurację wprowadza oprogramowanie producenta z komputera, przez adapter programujący PCE-PD14 zamawiany osobno; raz zapisany zestaw nastaw powtarza się na kolejnych egzemplarzach. Zakres dostawy obejmuje materiał mocujący, uszczelkę oraz instrukcję — uszczelka odpowiada za szczelność frontu w klasie IP 65 i nie należy jej pomijać przy montażu. Praca przewidziana jest w -10 °C ... 55 °C, a przechowywanie w -25 °C ... +85 °C przy wilgotności bez kondensacji.
