Wskaźnik napięcia PCE-N20U, 0 ... 10 V, wejście 1 MΩ

Sygnał napięciowy trafia w PCE-N20U na wejście o rezystancji 1 MΩ, które praktycznie nie obciąża źródła — to istotne przy czujnikach o wysokiej impedancji i przy pomiarach napięcia z dzielnika. Do wyboru są zakresy 0 ... 10 V, 0 ... 60 mV oraz ±10 V, a dokładność wynosi ±(0,2 % zakresu + 1 cyfra). Wynik pokazuje pięciocyfrowy wyświetlacz LED o wysokości znaku 14 mm, świecący w trzech kolorach zależnie od tego, w którym przedziale znalazła się wartość. Zakres wskazań obejmuje -19999 ... 99999, a skalowanie dwupunktowe pozwala pokazywać jednostki procesu zamiast woltów. Uśrednianie od 0,5 do 20 s wygładza odczyt przy sygnale obarczonym zakłóceniami.

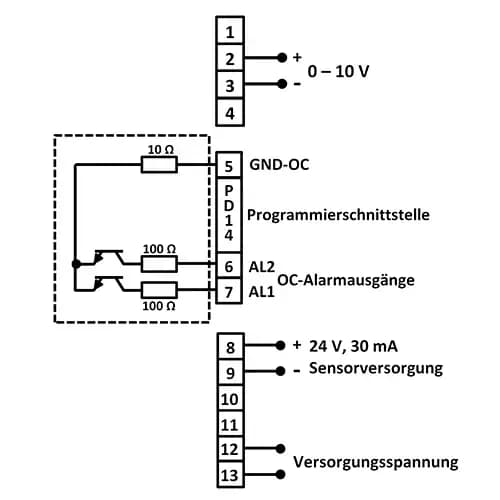

Dwa wyjścia typu otwarty kolektor 30 V / 20 mA obsługują progi, a wyjście 24 V / 30 mA zasila czujnik. Zasilanie miernika to 85 ... 253 V AC/DC albo 20 ... 40 V AC/DC, przy poborze poniżej 6 VA. Obudowa z tworzywa 96 mm x 48 mm x 64 mm mocuje się klipsami w wycięciu 92 mm x 45 mm według DIN; front ma klasę IP 65, a praca przewidziana jest w -10 °C ... 55 °C. Zakres 0 ... 60 mV wyróżnia ten wskaźnik wśród mierników napięcia: pozwala odczytać sygnał wprost z bocznika prądowego albo z czujnika o bardzo małym poziomie wyjściowym, bez pośredniego wzmacniacza. Warianty 0 ... 10 V oraz ±10 V obsługują natomiast typowe wyjścia sterowników i przetworników, przy czym tor dwukierunkowy przydaje się tam, gdzie wielkość procesowa zmienia znak.

Skalę oraz progi wprowadza oprogramowanie producenta uruchamiane na komputerze, a połączenie zapewnia adapter programujący PCE-PD14 zamawiany osobno. Gotowy zestaw nastaw zapisuje się i powtarza na kolejnych egzemplarzach, co ma znaczenie przy uruchamianiu kilku identycznych paneli. Wykonanie zasilania wybiera się przy zamówieniu spośród 85 ... 253 V AC/DC oraz 20 ... 40 V AC/DC. W zestawie są materiał mocujący, uszczelka oraz instrukcja — bez założonej uszczelki front nie osiągnie deklarowanej klasy IP 65. Przechowywanie przewidziano w -25 °C ... +85 °C, a wilgotność podczas pracy nie powinna przekraczać 95 % bez kondensacji.
