Wskaźnik pętli prądowej PCE-N20I, 4 ... 20 mA

Pętla prądowa kończy się zwykle w sterowniku, a obsługa nadal potrzebuje liczby przed oczami — PCE-N20I wpina się w tor 0 ... 20 mA, 4 ... 20 mA albo -20 ... 20 mA i zamienia prąd na czytelny odczyt. Rezystancja wejściowa 10 Ω ±1 % nie obciąża nadmiernie obwodu, a dokładność ±(0,2 % zakresu + 1 cyfra) wystarcza do bieżącej kontroli procesu. Pięć cyfr o wysokości 14 mm świeci w trzech kolorach, więc przekroczenie nastawy widać z drugiego końca pomieszczenia; wskazanie mieści się w przedziale -19999 ... 99999. Skalowanie dwupunktowe przypisuje wartościom prądu jednostki procesowe, a czas uśredniania ustawia się w zakresie 0,5 ...

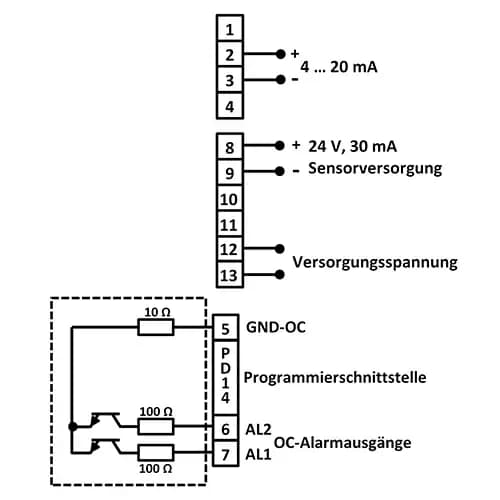

20 s, co uspokaja odczyt przy zakłóceniach. Dwa wyjścia typu otwarty kolektor 30 V / 20 mA przekazują alarmy dalej, a wyjście 24 V / 30 mA zasila podłączony przetwornik. Napięcie zasilania wybiera się przy zamówieniu: 85 ... 253 V AC/DC albo 20 ... 40 V AC/DC, przy poborze poniżej 6 VA. Obudowa 96 mm x 48 mm x 64 mm wchodzi w wycięcie 92 mm x 45 mm według DIN, front ma klasę IP 65, a masa nie przekracza 250 g. Sygnał 4 ... 20 mA ma dwie przewagi, które przesądziły o jego popularności: przewód może być praktycznie dowolnie długi, a dolna granica 4 mA pozwala odróżnić wartość zerową od przerwanego obwodu — wskaźnik pokaże wtedy stan poniżej zakresu zamiast fałszywego zera.

Konfigurację prowadzi oprogramowanie producenta uruchamiane na komputerze, połączone z przyrządem przez adapter programujący PCE-PD14, który zamawia się osobno. Raz przygotowany zestaw nastaw zapisuje się i przenosi na kolejne egzemplarze, co skraca uruchomienie instalacji z kilkoma identycznymi wskaźnikami. Miernik dostępny jest w dwóch wykonaniach zasilania — sieciowym 85 ... 253 V AC/DC oraz niskonapięciowym 20 ... 40 V AC/DC — a wybór deklaruje się przy zamówieniu. Zakres dostawy obejmuje materiał mocujący, uszczelkę i instrukcję; uszczelka jest tu istotna, bo bez niej front nie osiągnie deklarowanej klasy IP 65. Praca przewidziana jest w -10 °C ... 55 °C przy wilgotności poniżej 95 % bez kondensacji, a przechowywanie w -25 °C ... +85 °C.
