Analizator sieci PCE-N100, 144 x 144 mm, Modbus

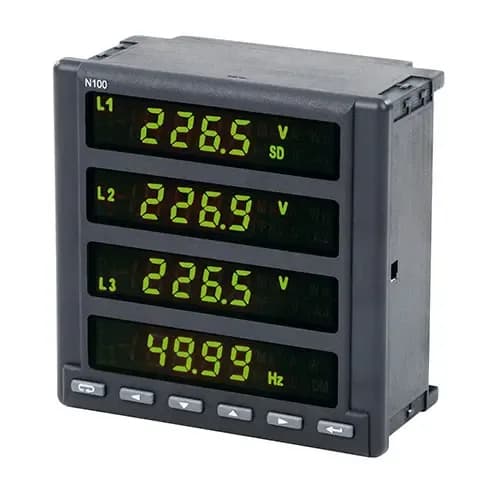

Cztery wiersze po 4,5 cyfry pokazują naraz komplet wielkości elektrycznych, dzięki czemu PCE-N100 zastępuje kilka osobnych mierników na drzwiach rozdzielnicy. Analizator obsługuje napięcie międzyfazowe w zakresach 100 V, 400 V i 690 V oraz fazowe 57,7 V, 230 V i 400 V, prąd z przekładników 1 A oraz 5 A, a częstotliwość 45,0 ... 65,0 Hz mierzy z błędem 0,2 % wartości. Z tych danych wylicza moc czynną, bierną i pozorną w przedziale od -1,99 kW do 1,99 GW z dokładnością 0,5 % zakresu, a także współczynnik mocy, cos φ, tan φ oraz kąt fazowy -180 ...

180°. Jakość napięcia opisuje współczynnik zawartości harmonicznych 0 ... 100 % i widmo harmonicznych do 51. rzędu. Wyniki trafiają do wbudowanego rejestratora oraz na zewnątrz: łączem Ethernet 10/100 MBit i łączem RS485 z protokołem Modbus RTU, przy prędkości od 4800 do 38400 bitów na sekundę. Funkcja alarmu sygnalizuje przekroczenie nastaw. Front 144 x 144 mm wchodzi w wycięcie 138 x 138 mm, zasilanie 85 ... 253 V AC lub 90 ... 300 V DC jest niezależne od obwodów pomiarowych, a bezpieczeństwo elektryczne opisuje norma EN 61010-1.

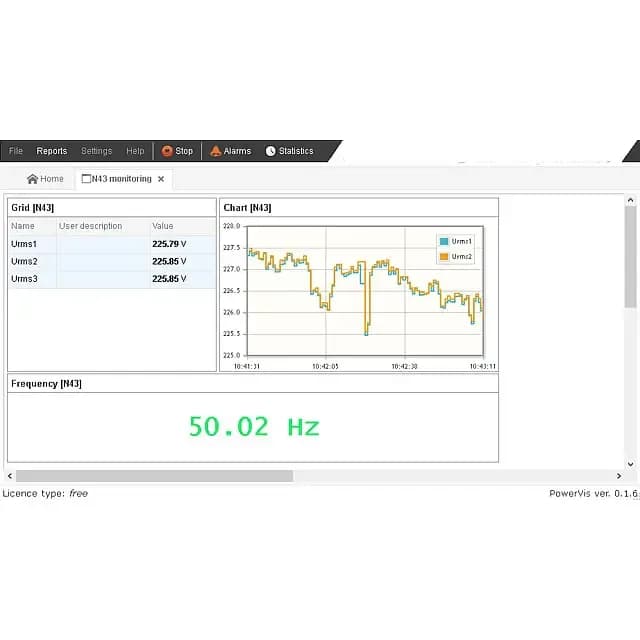

Praca z przekładnikami zmienia zasięg przyrządu: przekładnię prądową oraz napięciową wprowadza się w ustawieniach, dzięki czemu ten sam analizator obsługuje obwód o prądzie do 6 kA. Rejestrator zapisuje mierzone parametry w pamięci wewnętrznej, więc dokumentacja sieci powstaje bez osobnego komputera zbierającego dane; do zapisu sięga się zdalnie łączem Ethernet, także spoza rozdzielni. Łącze RS485 pracuje w protokole Modbus RTU z formatami ramki 8N2, 8E1, 8O1 oraz 8N1 — parametry transmisji dobiera się do systemu nadrzędnego, a nie odwrotnie.

Funkcja alarmu sygnalizuje przekroczenie nastawionych granic, dzięki czemu skok prądu albo zapad napięcia nie czeka na najbliższy obchód. Osobne zasilanie przyrządu jest niezależne od obwodów pomiarowych, więc odczyt nie znika razem z zanikiem mierzonego napięcia. Warunki pracy obejmują -20 ... 55 °C przy wilgotności 25 ... 95 %, przechowywanie -30 ... 70 °C bez kondensacji, a stopień ochrony IP 40 przewiduje montaż w zamkniętej rozdzielnicy. Zakres dostawy to sam przyrząd z zaciskami i materiałem mocującym — przekładniki prądowe dobiera się do instalacji osobno.
