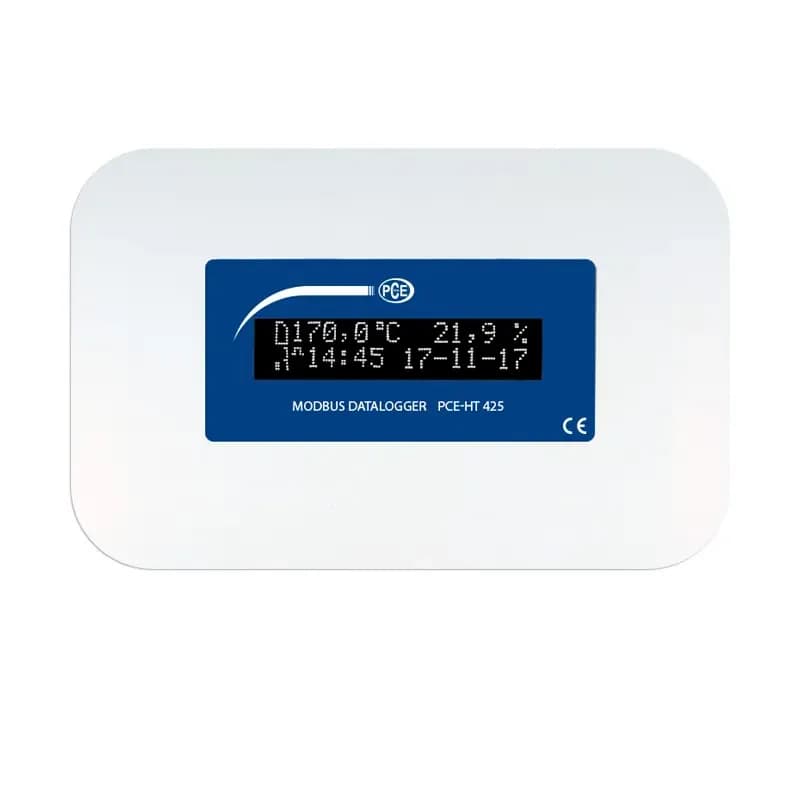

Wskaźnik Modbus PCE-HT 425, Ethernet z PoE, 8 GB

Gniazdo Ethernet 10/100 MBit zasilane w standardzie PoE sprawia, że do PCE-HT 425 wystarczy jeden przewód: dane i zasilanie idą tą samą skrętką, a wejście 12 V DC pozostaje rozwiązaniem zapasowym. Wskaźnik zbiera wartości z sieci przemysłowej — pracuje w protokole Modbus TCP po Ethernecie oraz Modbus RTU po łączu RS485, a wyniki pokazuje na module LED i na ekranie ciekłokrystalicznym. Pamięć 8 GB pozwala archiwizować przebiegi bez zewnętrznego serwera, a zapisane dane udostępnia protokołami HTTP i FTP albo wysyła pocztą przez SMTP. Alarm zgłaszany jest zarówno wiadomością pocztową, jak i sygnałem dźwiękowym, więc przekroczenie progu nie umyka obsłudze przebywającej poza pomieszczeniem.

Wejście cyfrowe rozpoznaje stan niski w przedziale 0 ... 2,9 V. Obudowa 150 x 100 x 28 mm o masie około 300 g mocuje się na ścianie lub na płaskiej powierzchni, pobiera poniżej 5 W i pracuje w -20 ... 60 °C przy wilgotności do 95 %. Klasa ochrony IP20 przewiduje montaż wewnątrz pomieszczeń, w miejscu bez zachlapań. Sieć obsługiwana przez ten wskaźnik ma jasno określoną pojemność: podłącza się do niego 10 urządzeń podrzędnych pracujących w protokole Modbus RTU, a dodatkowo do 4 wyświetlaczy serii PCE-P18. Dane pomiarowe trafiają najpierw do pamięci pierścieniowej o pojemności 4 GB, która pełni rolę bufora, a stamtąd są przepisywane do pamięci stałej 8 GB, gdzie nie podlegają nadpisaniu.

Do archiwum sięga się przez wbudowaną stronę urządzenia z przeglądarki komputera, tabletu albo telefonu, a wbudowany serwer plików pozwala pobrać zapis w całości. Adres w sieci przydzielany jest automatycznie, więc uruchomienie sprowadza się do wpięcia skrętki i wskazania rejestrów do odczytu. Wskaźnik ma dwa ekrany — przedni oraz boczny — a to, które wartości się na nich pojawią, ustawia użytkownik; przy zabudowie na korytarzu wskazanie widać wtedy z obu stron. Wejście cyfrowe przyjmuje sygnał impulsowy, na przykład z wiatromierza, i włącza go do tego samego zapisu, co wartości pobierane z sieci.
