Woltomierz tablicowy PCE-EP29 do 500 V AC, 96 x 96 mm

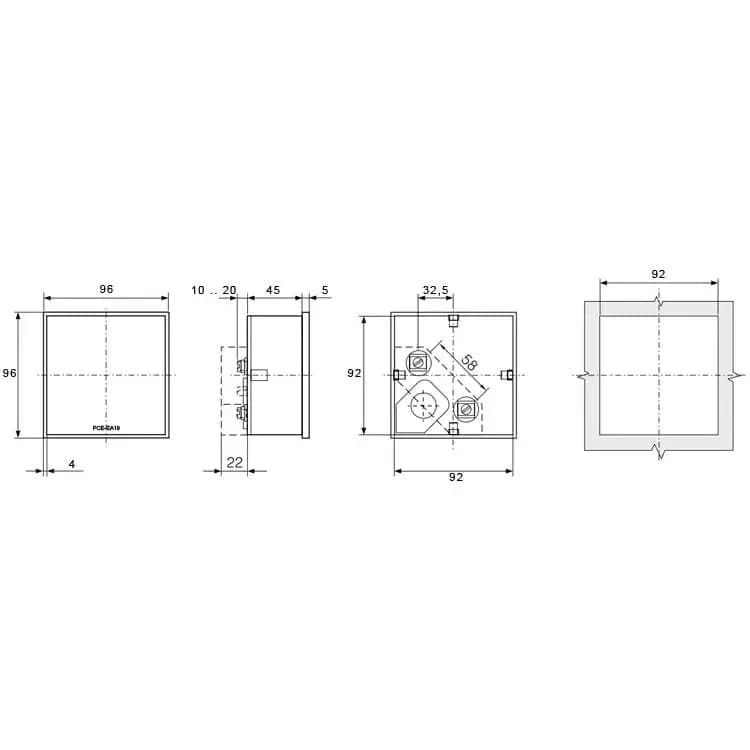

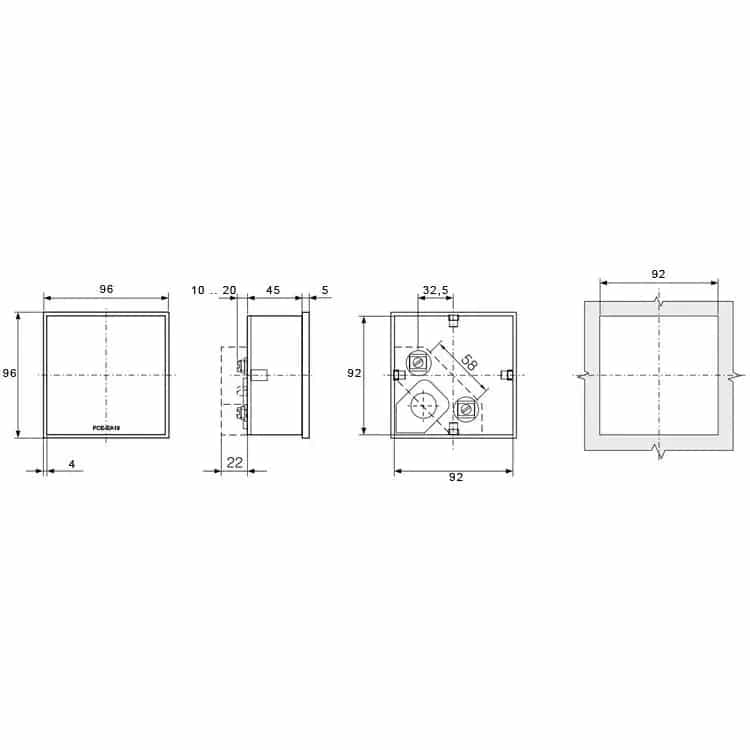

Wskazówka na skali o długości 95 mm mówi o napięciu jednym rzutem oka: PCE-EP29 pokazuje tendencję, zanim obsługa zdąży odczytać cyfry. Miernik mierzy bezpośrednio do 500 V AC między fazami oraz do 300 V AC między fazą a przewodem neutralnym, a przez przekładnik napięciowy o stronie wtórnej 100 V albo 110 V obejmuje instalacje o wyższym napięciu. Klasa dokładności 1,5 odnosi się do pełnego zakresu skali, sygnał może mieć częstotliwość 45 ... 65 Hz, a chwilowe przeciążenie do 100 % wybranego zakresu nie uszkadza ustroju. Front 96 x 96 x 45 mm wchodzi w typowe wycięcie 92 x 92 mm i mocuje się dwiema śrubami; obudowa ma klasę IP 50, kategorię pomiarową CAT III oraz stopień zanieczyszczenia 2, przy maksymalnym napięciu roboczym 600 V.

Podłączenie odbywa się zaciskami śrubowymi, a masa 250 g nie obciąża drzwi rozdzielnicy. Zakres skali dobiera się do instalacji przy zamówieniu, więc na tarczy widnieje od razu właściwa podziałka — bez przeliczania w pamięci. Największą zaletą tego rozwiązania jest przełącznik faz: jeden miernik obsługuje kolejno kilka faz instalacji, więc zamiast trzech przyrządów na drzwiach rozdzielnicy wystarczy jeden, a obsługa porównuje napięcia przekręceniem pokrętła. Wskazówkowy odczyt ma tu przewagę nad cyfrą — dyżurny widzi nie tylko wartość, ale też kierunek i tempo zmian, co przy ocenie zapadów napięcia bywa istotniejsze od kolejnego miejsca po przecinku.

Podziałka jest nadrukowana pod konkretną instalację, także dla pomiaru pośredniego przez przekładnik o stronie wtórnej 100 V albo 110 V. Ustrój pomiarowy nie wymaga zasilania pomocniczego ani konfiguracji, więc po zamocowaniu i podłączeniu zacisków śrubowych miernik po prostu pracuje. Stopień ochrony IP 50 oraz stopień zanieczyszczenia 2 wskazują na montaż w zamkniętej rozdzielnicy, a nie na wolnym powietrzu; kategoria pomiarowa CAT III i napięcie robocze 600 V obejmują typowe instalacje zakładowe. Masa 250 g pozwala ustawić kilka mierników obok siebie na tej samej płycie czołowej.
