Licznik PCE-DPD-P2, 11 ... 60 V AC/DC, do 500 kHz

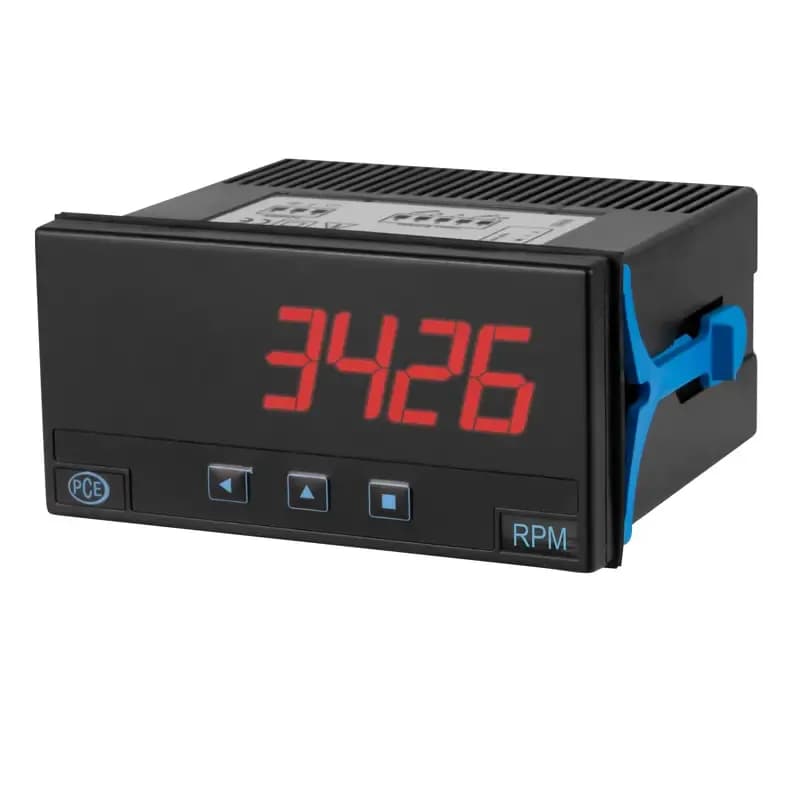

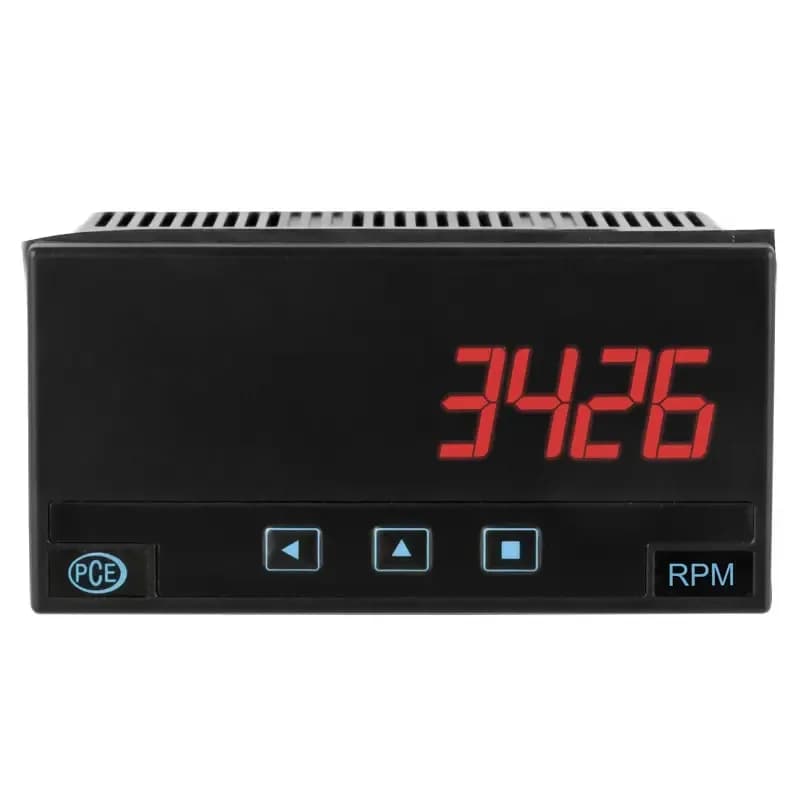

Nie każda szafa ma wolne miejsce na obwód sieciowy — PCE-DPD-P2 zasila się napięciem 11 ... 60 V prądu przemiennego albo stałego i wystarcza mu 70 mA. Poza zasilaniem jest to ten sam licznik, co wykonanie sieciowe: dwa wejścia licznikowe NPN oraz PNP, jedno wejście kasujące i tor przyjmujący impulsy do 500 kHz. Sześć cyfr LED o wysokości 14 mm pokazuje stan zliczania oraz zmierzony okres. Front w klasie IP 65 chroni panel od strony operatora, a klipsy mocujące trzymają obudowę 96 mm x 48 mm x 91 mm w wycięciu 92 mm x 45 mm wykonanym według DIN. Temperatura pracy -25 °C ... 55 °C obejmuje hale nieogrzewane i pomieszczenia techniczne bez klimatyzacji, a masa poniżej 150 g nie obciąża drzwiczek szafy.

Miernik odpowiada normie EN 61010-1 w kategorii CAT III. Wersja z kartą wyjściową dokłada przekaźnik 250 V / 8 A AC do wysterowania sygnalizacji po przekroczeniu nastawy. Ten sam układ zliczania obsługuje kilka trybów pracy: dodawanie, odejmowanie, blokowanie oraz podnoszenie wyniku do kwadratu, a wskazanie mieści się w przedziale -199 999 ... 999 999. Na wejścia podaje się sygnał z czujników zbliżeniowych, enkoderów obrotowych albo przepływomierzy o wyjściu impulsowym; skalowanie przypisuje impulsom sztuki, metry lub litry, dzięki czemu obsługa czyta wynik produkcyjny, a nie liczbę zdarzeń.

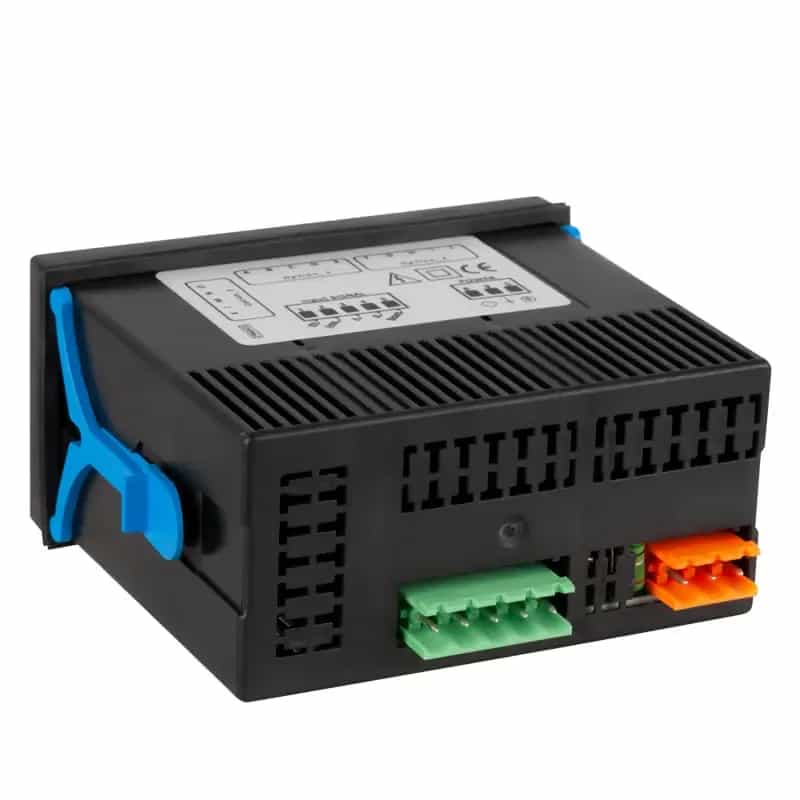

Nastawy wprowadza się trzema przyciskami z przodu obudowy, więc panelu nie trzeba otwierać. Z tyłu miernika mieszczą się maksymalnie trzy karty wyjściowe dobierane przy zamówieniu; w wykonaniu podstawowym przyrząd wyjść nie ma. Miernik zajmuje typowe wycięcie 92 mm x 45 mm, a klipsy mocujące trzymają go w drzwiach o grubości spotykanej w szafach sterowniczych. W serii jest również wykonanie zasilane z obwodu sieciowego — sięgnij po nie, gdy w panelu nie ma napięcia niskiego. Norma EN 61010-1 przypisuje przyrządowi kategorię pomiarową CAT III, co przy zabudowie w rozdzielnicy zasilanej z instalacji zakładowej ma znaczenie dla oceny bezpieczeństwa całego panelu.
