Licznik tablicowy PCE-DPD-P1, wejścia do 500 kHz

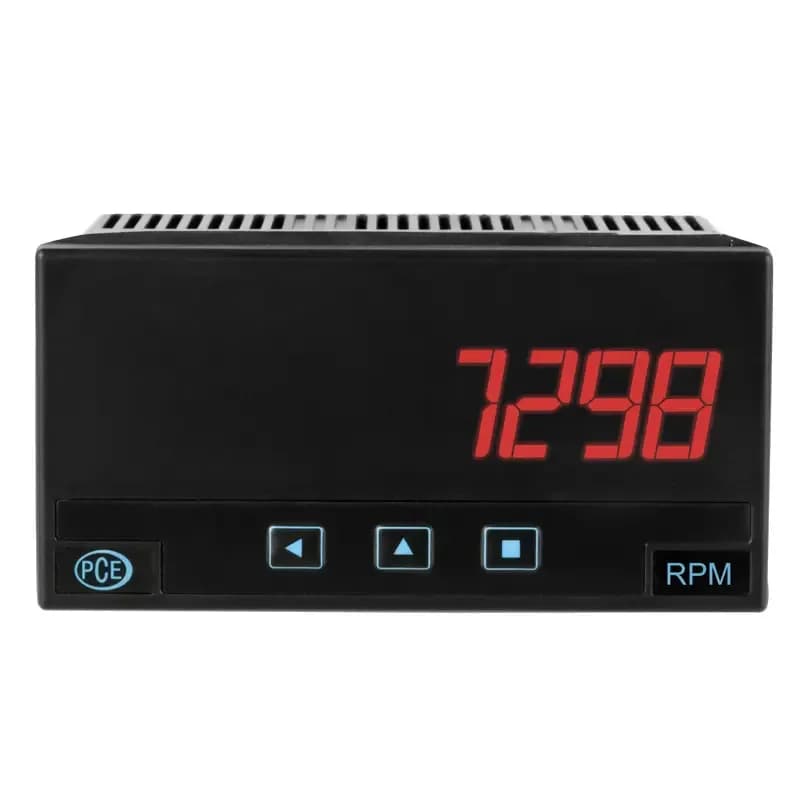

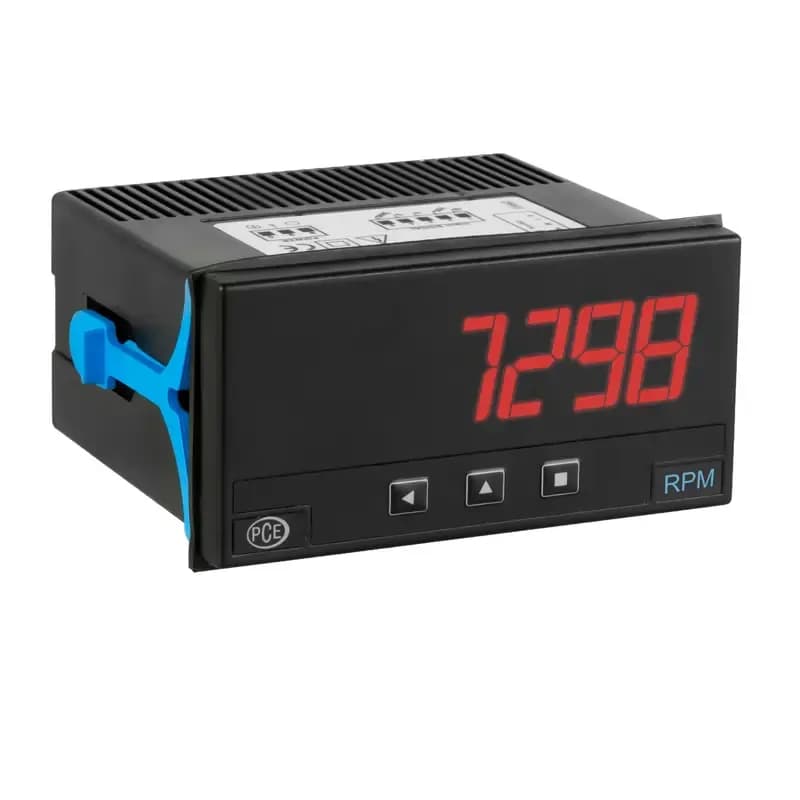

Dwa wejścia licznikowe oraz osobne wejście kasujące pozwalają PCE-DPD-P1 zliczać impulsy z dwóch źródeł i zerować stan jednym sygnałem, bez wchodzenia w menu. Wejścia współpracują z czujnikami o wyjściu NPN i PNP, a tor szybki przyjmuje sygnał do 500 kHz, co obejmuje również szybkie czujniki przepływu. Wynik pokazuje sześciocyfrowy wyświetlacz LED o wysokości znaku 14 mm, przystosowany także do zliczania okresów. Zasilanie 85 ... 265 V AC/DC podłącza się wprost do obwodu sterowania, a pobór prądu nie przekracza 70 mA. Licznik zabudowuje się w wycięciu 92 mm x 45 mm według DIN i mocuje klipsami; obudowa 96 mm x 48 mm x 91 mm waży poniżej 150 g, a jej front ma klasę IP 65.

Konstrukcja odpowiada normie EN 61010-1 w kategorii CAT III i pracuje w zakresie -25 °C ... 55 °C, więc znosi nieogrzewane pomieszczenia techniczne. Opcjonalna karta wyjściowa dodaje przekaźnik 250 V / 8 A AC, którym steruje się sygnalizacją albo blokadą po osiągnięciu zadanej liczby impulsów. Tryby zliczania są tu ważniejsze od samego licznika: przyrząd potrafi dodawać, odejmować, blokować zliczanie oraz podnosić wynik do kwadratu, więc jednym urządzeniem obsłużysz zarówno prosty licznik sztuk, jak i różnicę między dwoma strumieniami impulsów.

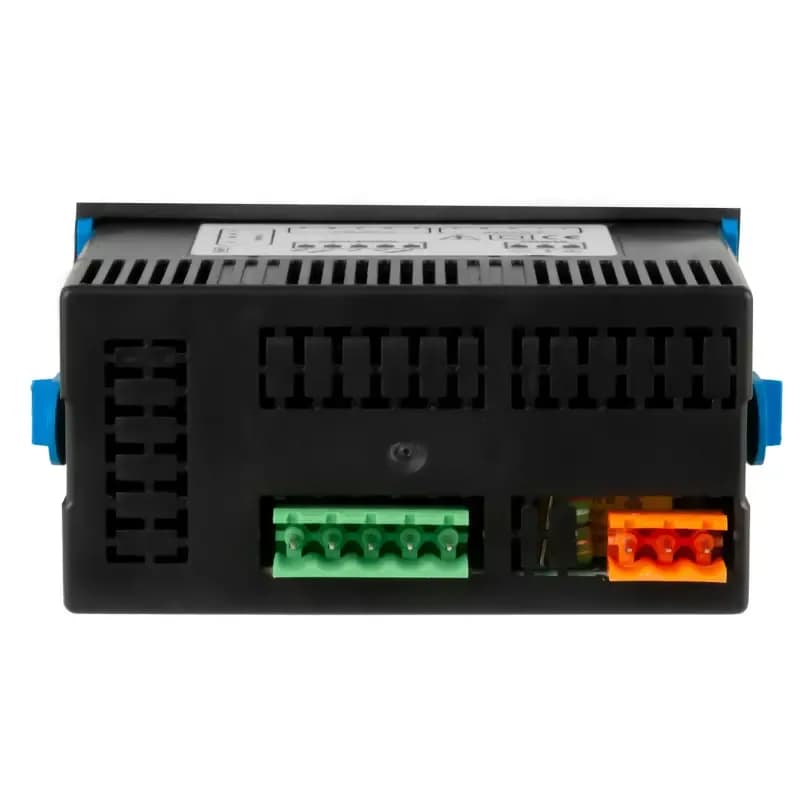

Wejścia oceniają czujniki o wyjściu tranzystorowym, enkodery obrotowe oraz czujniki zbliżeniowe, a wskazanie mieści się w przedziale -199 999 ... 999 999. Skalowanie wprowadza się trzema przyciskami na przodzie obudowy, więc przelicznik impulsów na sztuki, metry albo litry ustala się bez komputera. Z tyłu miernika mieszczą się maksymalnie trzy karty wyjściowe dobierane do zadania — w konfiguracji podstawowej przyrząd wyjść nie ma. Zabudowa odbywa się w wycięciu 92 mm x 45 mm zgodnym z DIN, przy grubości drzwi typowej dla szaf sterowniczych. W serii jest też wykonanie zasilane niskim napięciem, przeznaczone do paneli bez doprowadzonego obwodu sieciowego.
