Wskaźnik siły PCE-DPD-F1, mV/V, 85 ... 265 V AC/DC

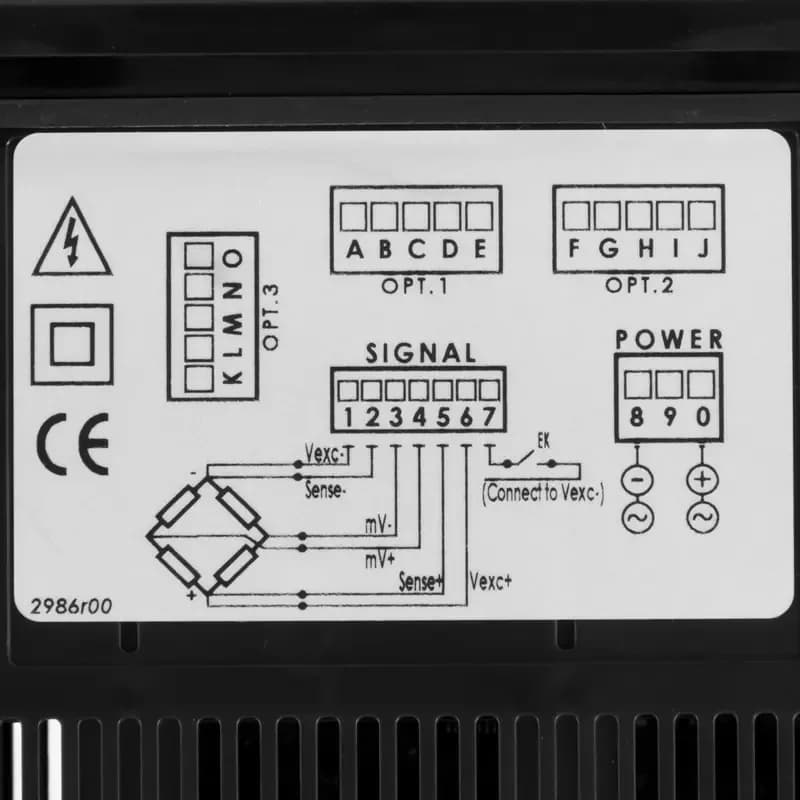

Zasilanie 85 ... 265 V AC/DC pozwala wpiąć PCE-DPD-F1 wprost w obwód sterowania szafy, bez pośredniego zasilacza niskiego napięcia. To jedyna różnica wobec wykonania niskonapięciowego tej samej serii — reszta toru pomiarowego pozostaje taka sama. Wskaźnik odczytuje sygnał z cel tensometrycznych w zakresach 0 ... 5, 0 ... 10, 0 ... 15, 0 ... 20, 0 ... 30 i 0 ... 100 mV prądu stałego, z błędem ±0,05 % pełnej skali przy 25 °C i napięciem wejściowym do 30 V. Mostek zasilany napięciem 5 V obsłuży 1 ... 8 cel po 350 omów, przy 10 V liczba cel maleje do czterech, a prąd zasilania nie przekracza 140 mA.

Sześć cyfr LED o wysokości 14 mm pokazuje wynik w przedziale -199999 ... 999999, z migotaniem przy wyjściu poza zakres. Bez kart wyjściowych pobór mocy nie przekracza 1 W, z kartami rośnie do 4 W. Obudowa waży około 150 g, mieści się w wycięciu 92 x 44 mm i pracuje w 0 ... 50 °C; po włączeniu warto odczekać około 15 minut, zanim wskazanie się ustabilizuje. Napięcie zasilania mostka wybiera się w menu, a nie zworką na płytce, więc zmiana liczby cel nie wymaga rozbierania obudowy. Sygnał poza zakresem wskaźnik pokazuje miganiem całego wskazania, co od razu odróżnia przeciążenie od chwilowego skoku wartości.

Przecinek dziesiętny ustawia się po dowolnej z sześciu cyfr, a jednostkę wybiera użytkownik spośród gramów, kilogramów, ton, miligramów, funtów, niutonów oraz kiloniutonów; dołączoną naklejką opisuje się gotową skalę. Częstotliwość pomiaru dobiera się do konstrukcji: 16 Hz wygładza wskazanie na drgającej ramie, a 50 Hz oraz 60 Hz skracają czas odpowiedzi do 20 ms i 17 ms. Przyrząd zabudowuje się w wycięciu 92 x 44 mm, a zaciski śrubowe przyjmują żyły 1 ... 2,5 mm². Wykonanie niskonapięciowe tej samej serii zasila się z obwodu automatyki — sięgnij po nie, gdy w szafie nie ma wolnego obwodu sieciowego, a jedynym dostępnym napięciem jest to, które zasila sterownik.
