Wyświetlacz tensometryczny PCE-DPD-F, wejście mV/V

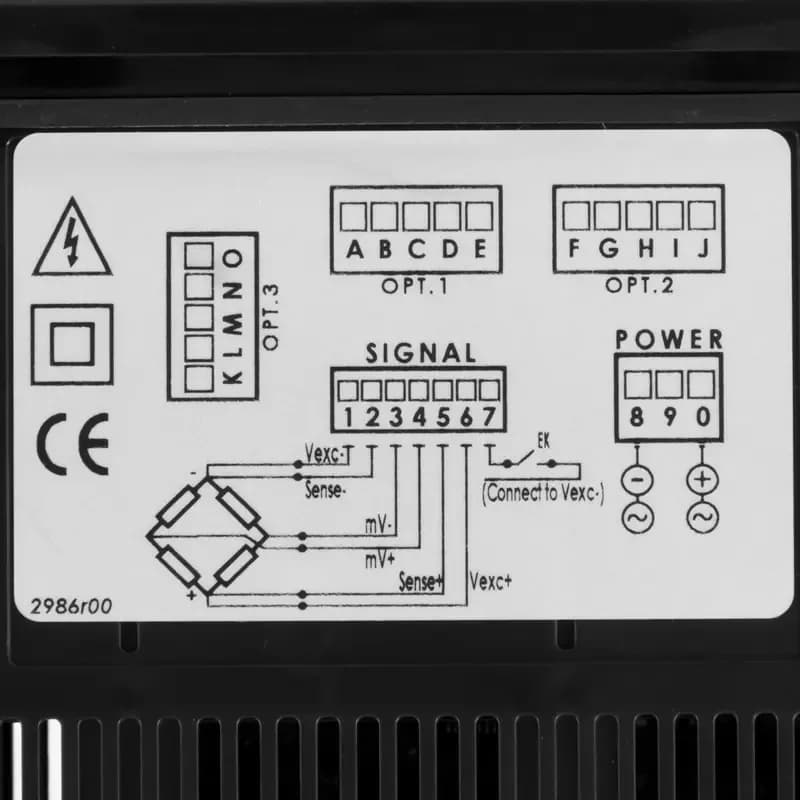

Sygnał z czujnika tensometrycznego liczy się w miliwoltach na wolt zasilania i właśnie taki tor ma PCE-DPD-F. Do wyboru jest sześć zakresów wejściowych: 0 ... 5, 0 ... 10, 0 ... 15, 0 ... 20, 0 ... 30 oraz 0 ... 100 mV prądu stałego, każdy z dokładnością ±0,05 % pełnej skali przy 25 °C. Czułość odpowiada wartościom od 1 mV/V do 20 mV/V przy zasilaniu 5 V oraz od 0,5 mV/V do 10 mV/V przy 10 V. Mostek zasila się napięciem 5 V, obsługując wtedy 1 ... 8 cel po 350 omów, albo 10 V dla 1 ... 4 cel; prąd wyjściowy nie przekracza 140 mA. Wynik pokazuje sześciocyfrowy wyświetlacz LED o wysokości znaku 14 mm, z przecinkiem ustawianym po dowolnej cyfrze i zakresem -199999 ...

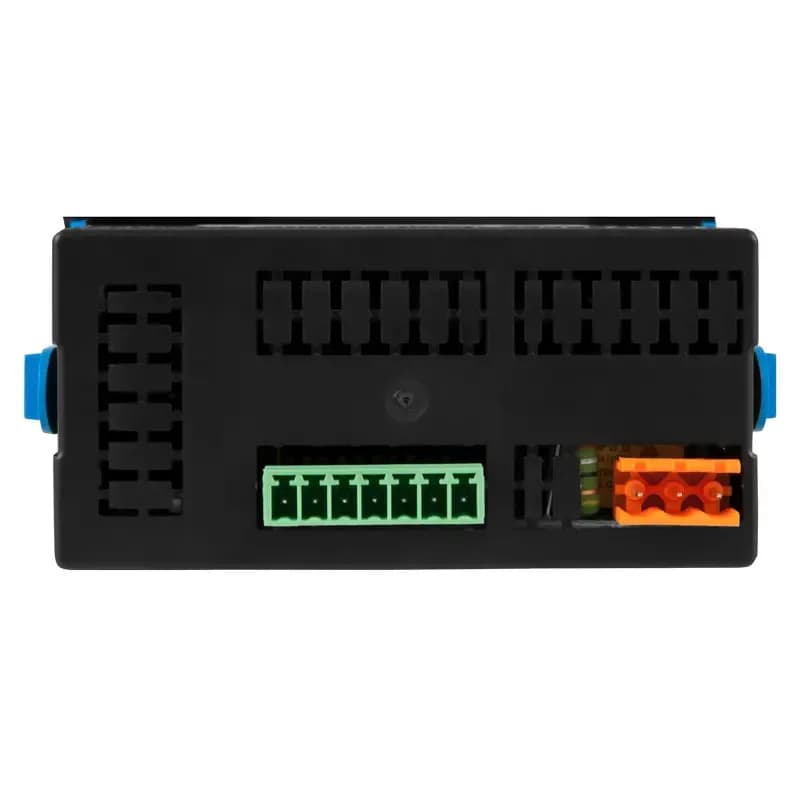

999999; wyjście poza zakres sygnalizuje miganie. Częstotliwość pomiaru wybiera się spośród 16 Hz, 50 Hz i 60 Hz, czemu odpowiada czas odpowiedzi 63 ms, 20 ms albo 17 ms. Jednostkę odczytu ustawia użytkownik — dostępne są między innymi gram, kilogram, tona, miligram, niuton oraz kiloniuton. Obudowa 96 x 48 x 91 mm wchodzi w wycięcie 92 x 44 mm, front ma klasę IP65, a zaciski śrubowe przyjmują żyły 1 ... 2,5 mm². Modułowa koncepcja wyjść odróżnia ten wskaźnik od prostych wyświetlaczy tablicowych: karty montuje się z tyłu obudowy i dobiera do zadania, a bez nich pobór mocy nie przekracza 1 W, natomiast z kompletem rośnie do 4 W.

Zakres dostawy obejmuje osobne zaciski przyłączeniowe dla zasilania i dla mostka tensometrycznego oraz etykietę urządzenia — naklejkę z jednostką opisuje się po ustaleniu skalowania, żeby odczyt nie pozostawał liczbą bez miana. Sam zestaw nie zawiera celi pomiarowej ani przewodu do niej; cele o rezystancji 350 omów dobiera się do konstrukcji osobno. Wskaźnik zabudowuje się w wycięciu 92 x 44 mm w standardzie 1/8 DIN, a zaciski śrubowe przyjmują żyły 1 ... 2,5 mm². Praca przewidziana jest w 0 ... 50 °C, przechowywanie w -20 ... 70 °C, a po włączeniu układ potrzebuje około 15 minut, zanim wskazanie przestanie dryfować. Zasilanie zależy od wykonania: w serii są wersje sieciowe 85 ... 265 V AC/DC oraz niskonapięciowe 11 ... 60 V DC i 24/48 V AC.
