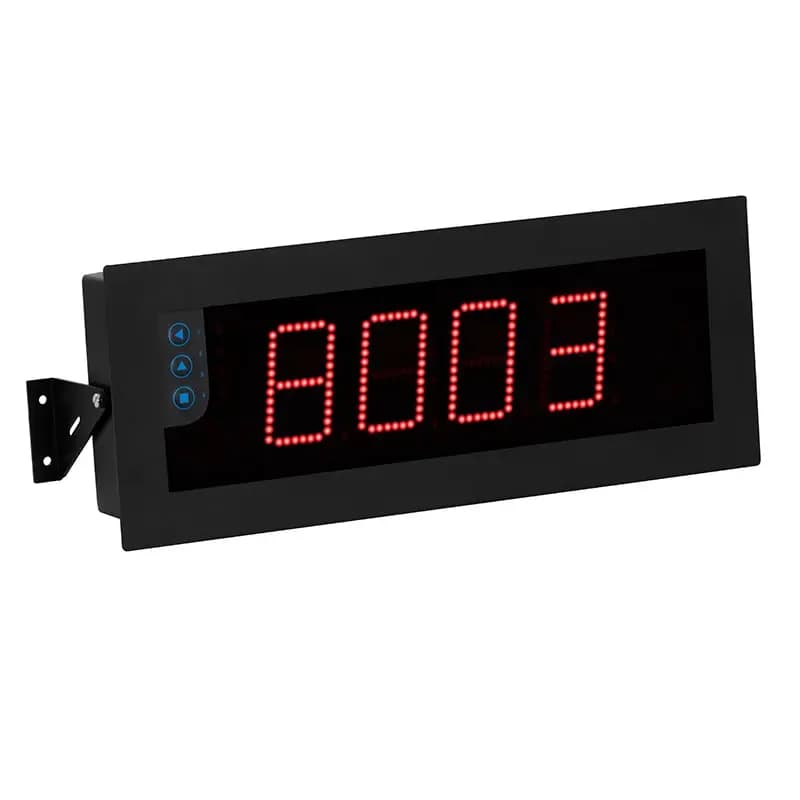

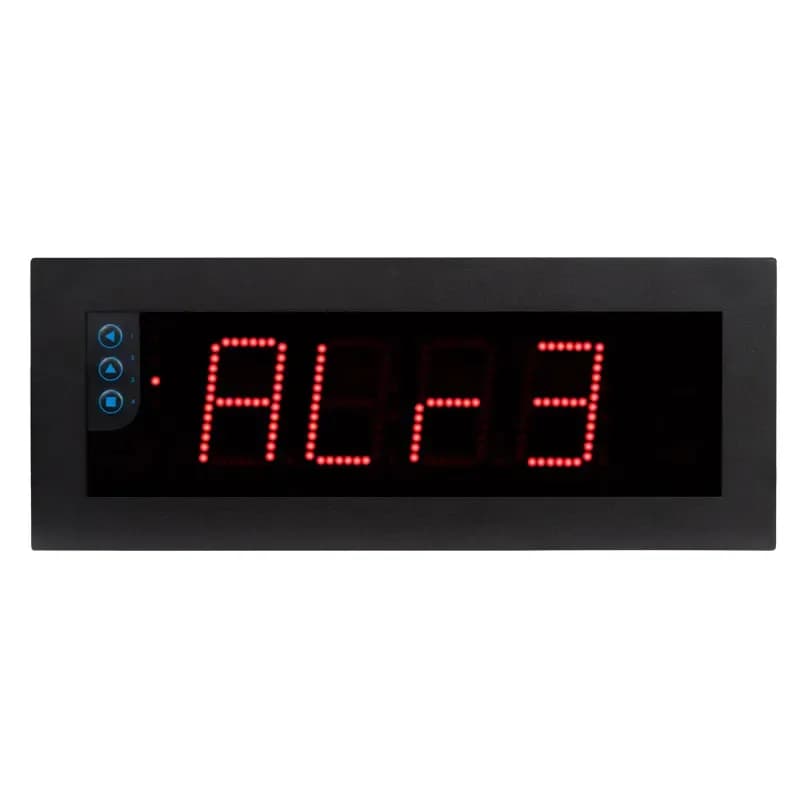

Wskaźnik PCE-BPD-U-46D, 4 ... 20 mA, cyfry 60 mm

Wejście przyjmuje 4 ... 20 mA, ±20 mA, 0 ... 10 V oraz ±10 V prądu stałego, więc PCE-BPD-U-46D podłącza się wprost do większości przetworników spotykanych w automatyce. Przeliczoną wartość pokazują cztery jasnoczerwone cyfry o wysokości 60 mm, czytelne z 25 m w kącie 120°, w zakresie -1999 ... 9999. Dokładność przetwarzania wynosi 0,05 % zakresu, częstotliwość pomiaru 15 Hz, a czas reakcji na skok sygnału 120 ms. Tablica zasilana jest napięciem stałym 11 ... 36 V i pobiera 3 W, dzięki czemu wpina się w obwód automatyki zamiast w instalację sieciową.

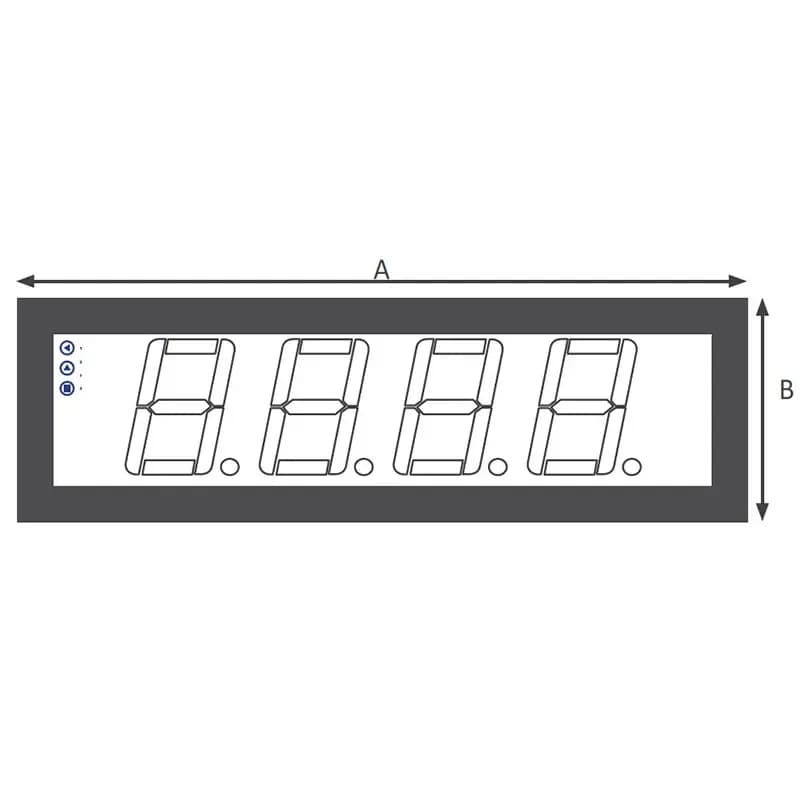

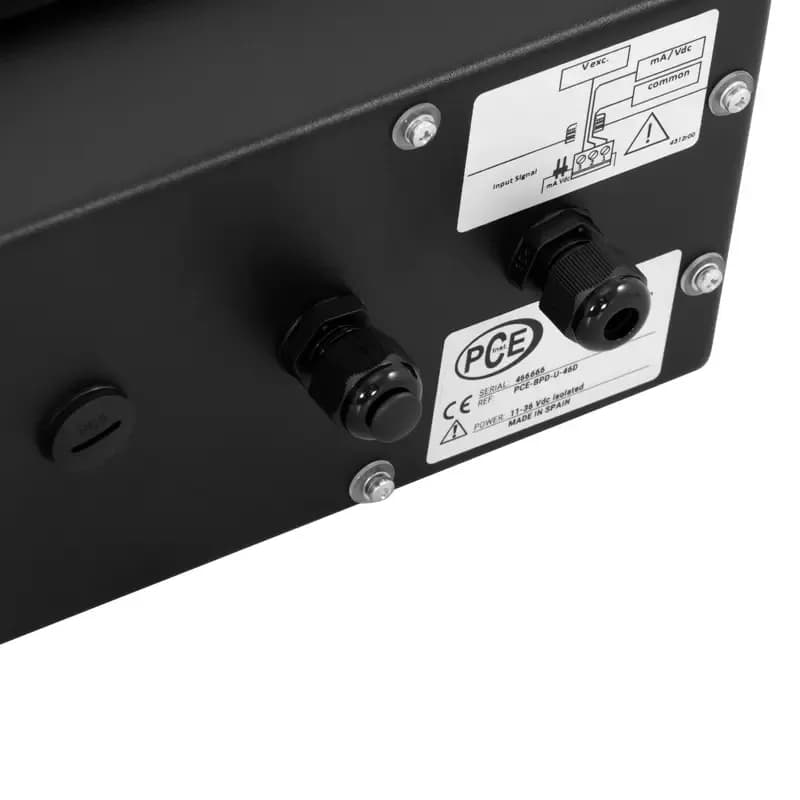

Przetwornik można zasilić z wyjścia 20, 15, 10 albo 5 V DC obciążalnego do 35 mA, z tolerancją ±5 % i zabezpieczeniem przeciwzwarciowym; sygnał wejściowy nie powinien przekroczyć 100 mA lub 100 V DC. Metalowa obudowa A 542 mm i B 166 mm ma klasę IP65 i waży 2200 g. Dwa wyjścia obsługują progi, a przewód sygnałowy do 0,5 mm² prowadzi się osobno od zasilania o przekroju do 2,5 mm². Cztery warianty sygnału wejściowego pokrywają zarówno pętlę prądową, jak i wyjście napięciowe sterownika, przy czym tory dwukierunkowe ±20 mA oraz ±10 V przydają się tam, gdzie wielkość procesowa zmienia znak — na przykład przy przepływie w obie strony.

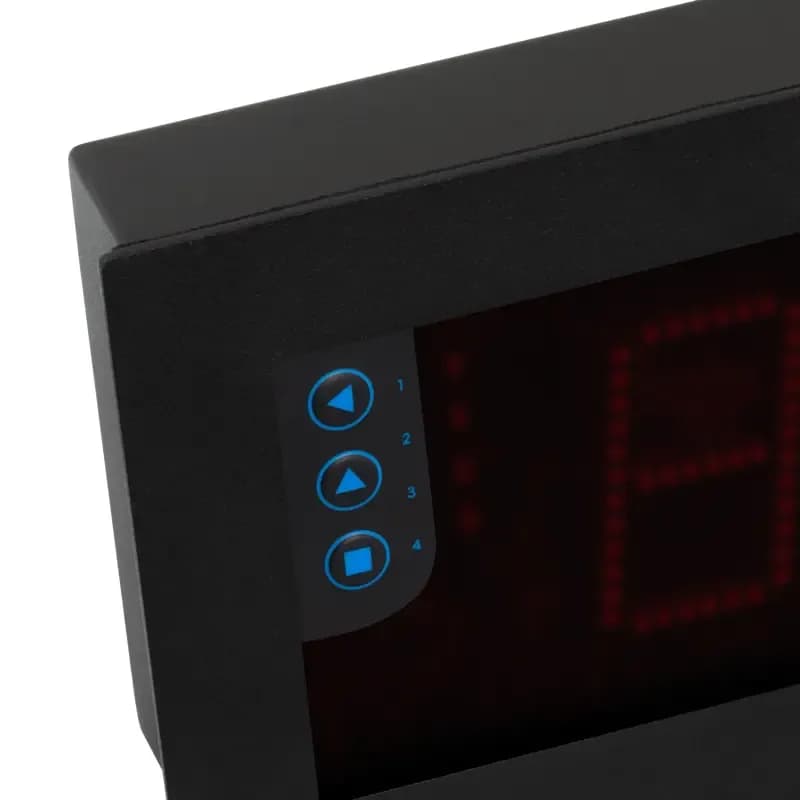

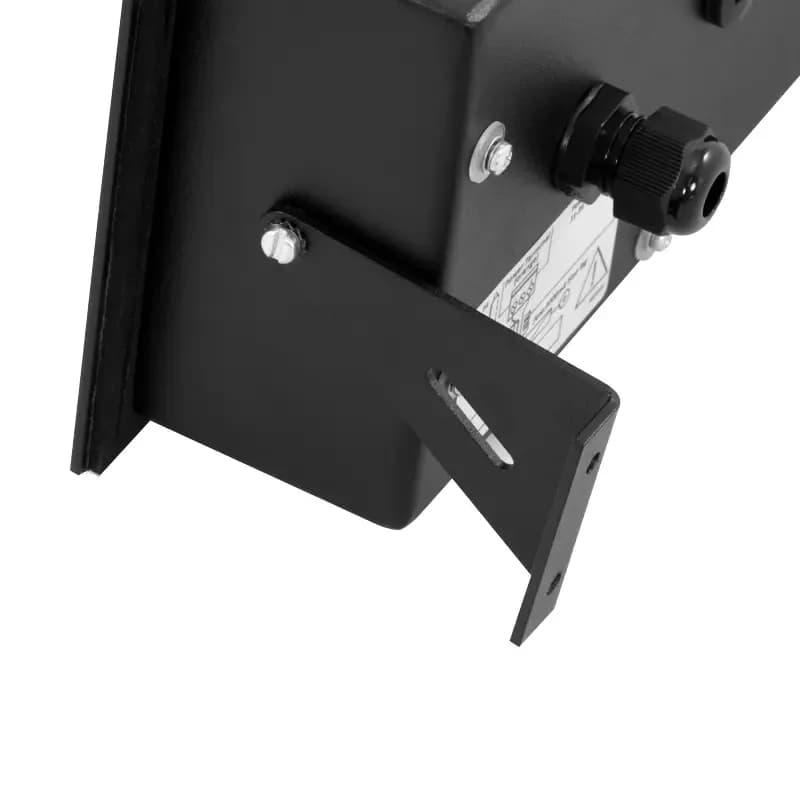

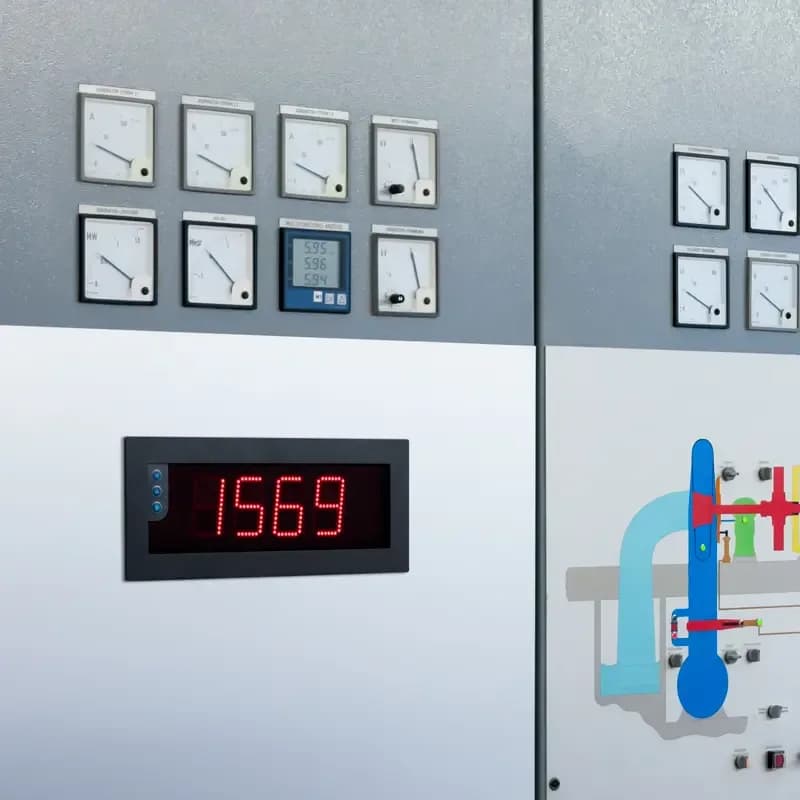

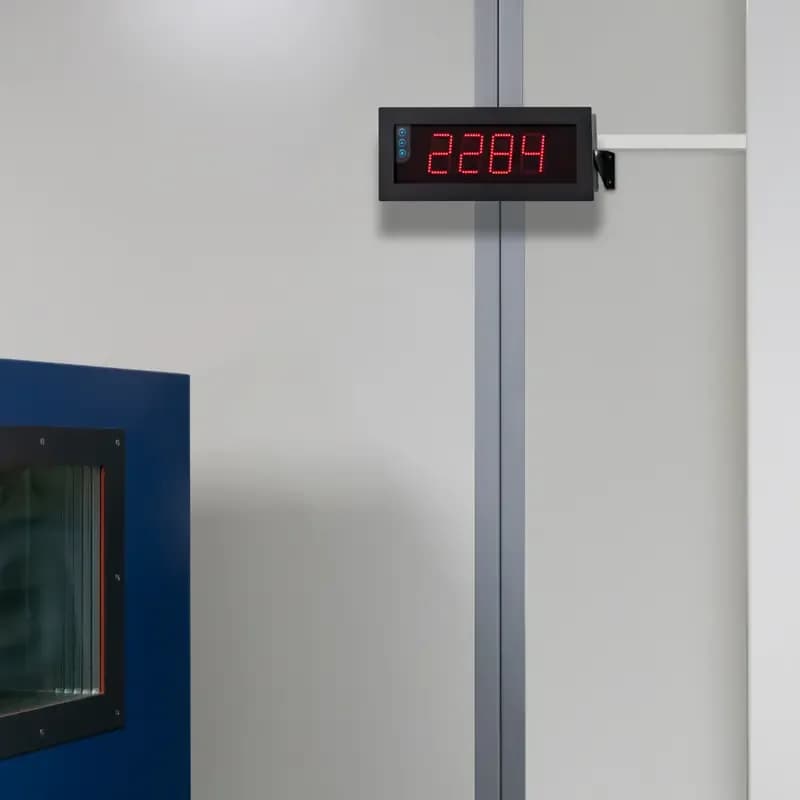

Krańcom sygnału przypisuje się przyciskami wartości pokazywane na tablicy, więc obsługa czyta jednostki instalacji zamiast miliamperów. Dwa wyjścia przełączają się po przekroczeniu nastawy i wysterują lampę albo wejście sterownika. Pełną dokładność wskazanie osiąga po 15 minutach nagrzewania, a zużycie energii sięga 5 W. Obudowę wolno wyrównać w pionie przy montażu ściennym; zabudowa w froncie szafy również jest przewidziana, a uszczelnienie krawędzi chroni wnętrze przed wodą. Nieużywany przyrząd znosi przechowywanie w -20 ... 70 °C. Gdy tablica ma być czytelna z 50 m, w serii są wykonania z cyframi 100 mm; przy sygnale impulsowym z czujnika o wyjściu tranzystorowym właściwsze będzie natomiast wykonanie z wejściem częstotliwościowym.
