Wskaźnik PCE-BPD-U-46A, cyfry 60 mm, wejście analogowe

Kiedy tablica ma być widoczna z 25 m, a nie z 50 m, wysokość cyfr 60 mm w zupełności wystarcza — i tak właśnie skonstruowano PCE-BPD-U-46A. Wskaźnik przelicza sygnał analogowy na wartość użytkową z dokładnością 0,05 % zakresu, odświeża wskazanie 15 razy na sekundę i reaguje na zmianę w 120 ms. Zakres wyświetlania obejmuje -1999 ... 9999. Tor prądowy ma rezystancję 11 Ω, napięciowy 932 kΩ, a graniczny sygnał wejściowy wynosi 100 mA lub 100 V DC. Czujnik zasila się z wyjścia 20, 15, 10 albo 5 V DC o obciążalności 35 mA i tolerancji ±5 %. Obwód sieciowy 85 ... 265 V AC lub 120 ... 370 V DC pobiera 3 W, czyli mniej niż większe wykonanie tej samej serii.

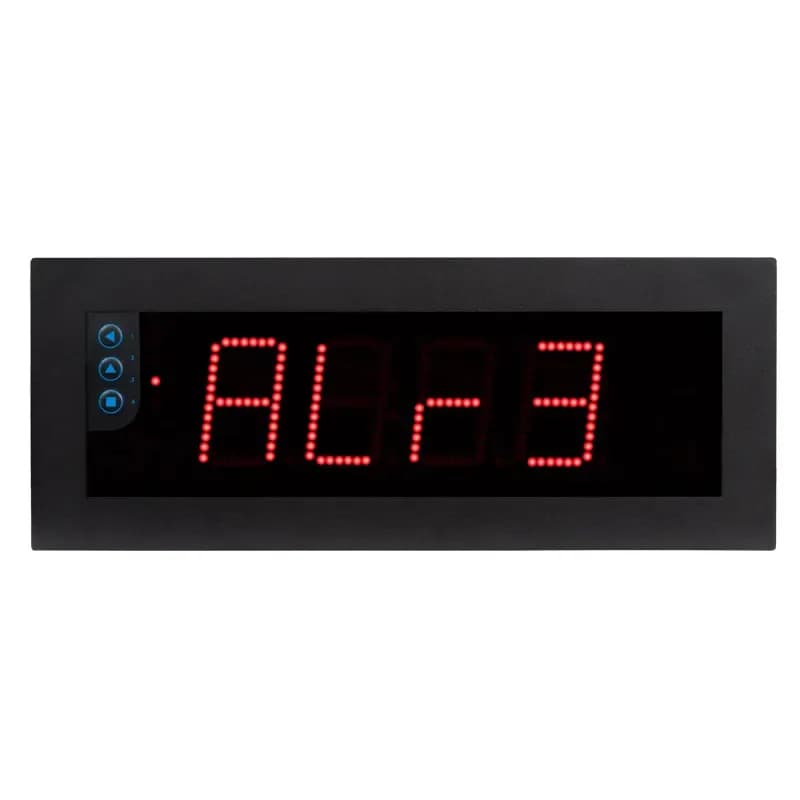

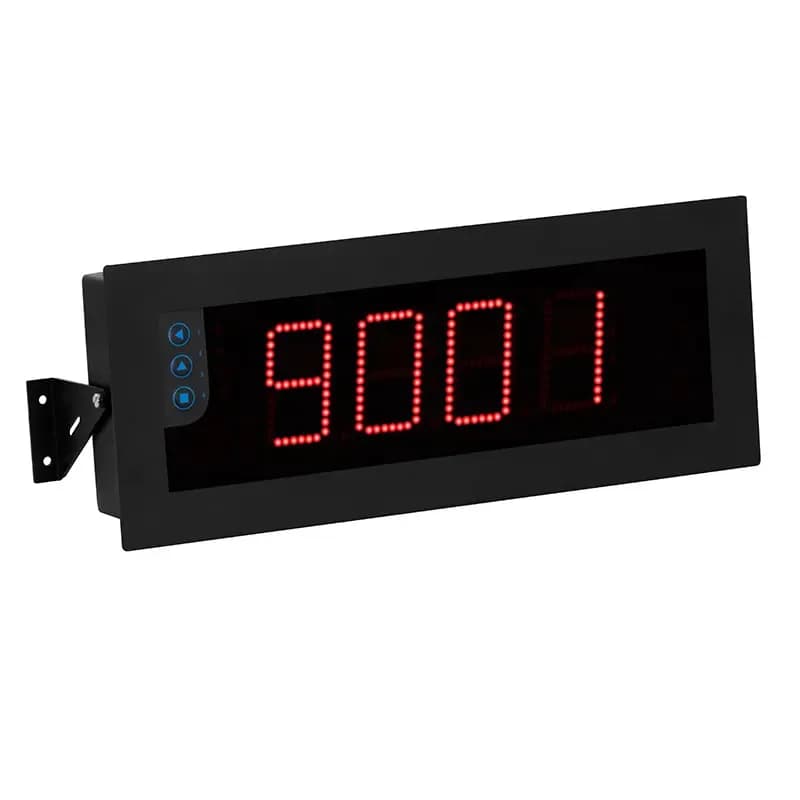

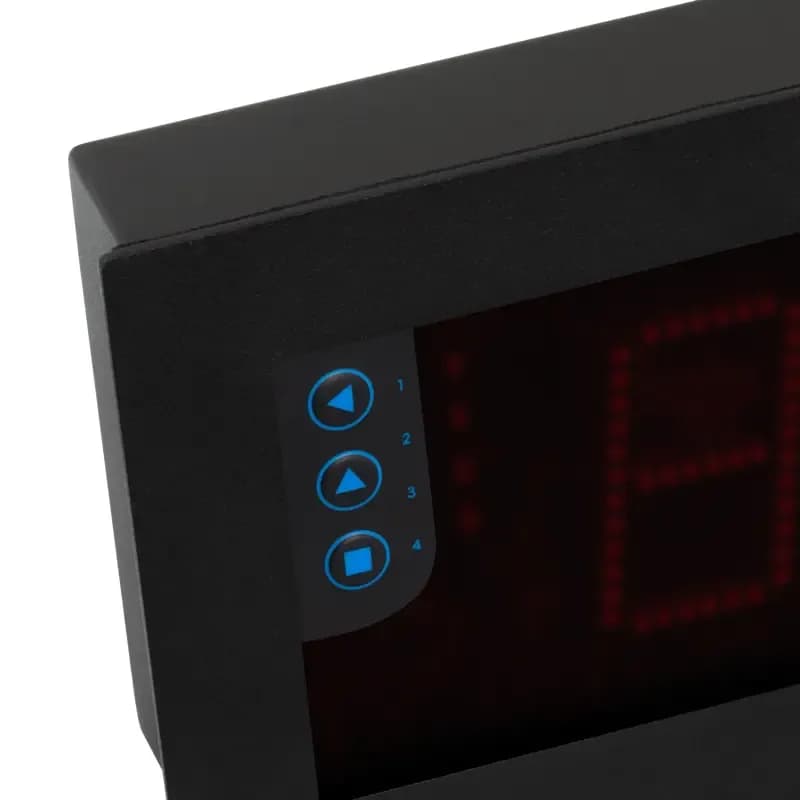

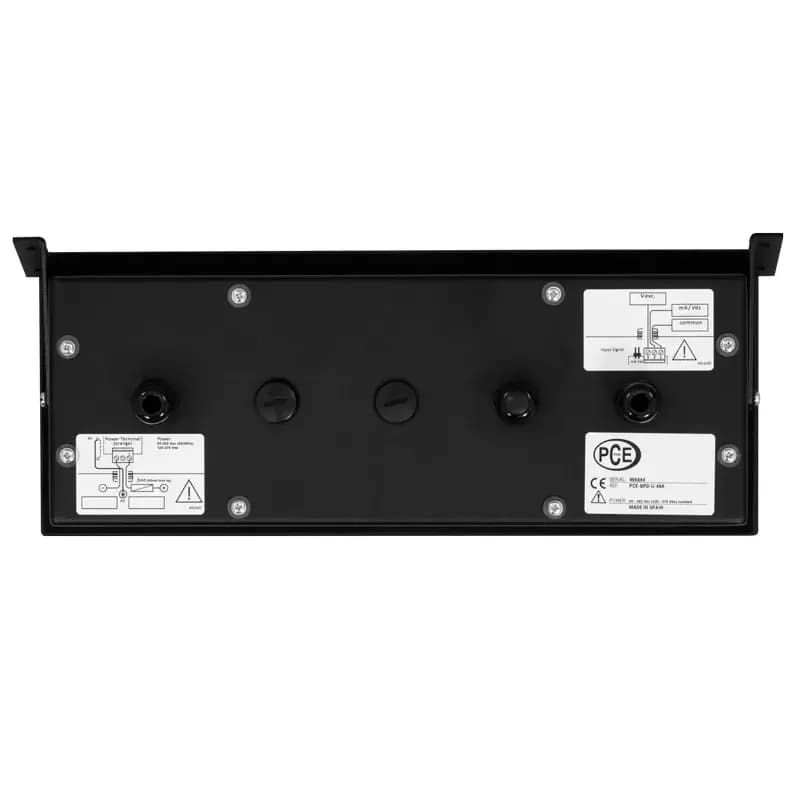

Cztery segmenty świecą jasną czerwienią w kącie 120°, a metalowa obudowa A 542 mm i B 166 mm w klasie IP65 waży 2200 g. Dwa wyjścia przekazują przekroczenie progu do sterownika lub sygnalizatora, a pełną dokładność wskaźnik osiąga po 15 minutach od włączenia. Tor wejściowy ustala się przy uruchomieniu: prądowy ma rezystancję 11 Ω, napięciowy impedancję 932 kΩ, a granica sygnału to 100 mA albo 100 V prądu stałego. Skalę wprowadza się przyciskami na obudowie — początek i koniec zakresu, pozycję przecinka oraz progi wyjść — dzięki czemu tablica pokazuje jednostki procesu, a nie miliampery. Przy pętli 4 ...

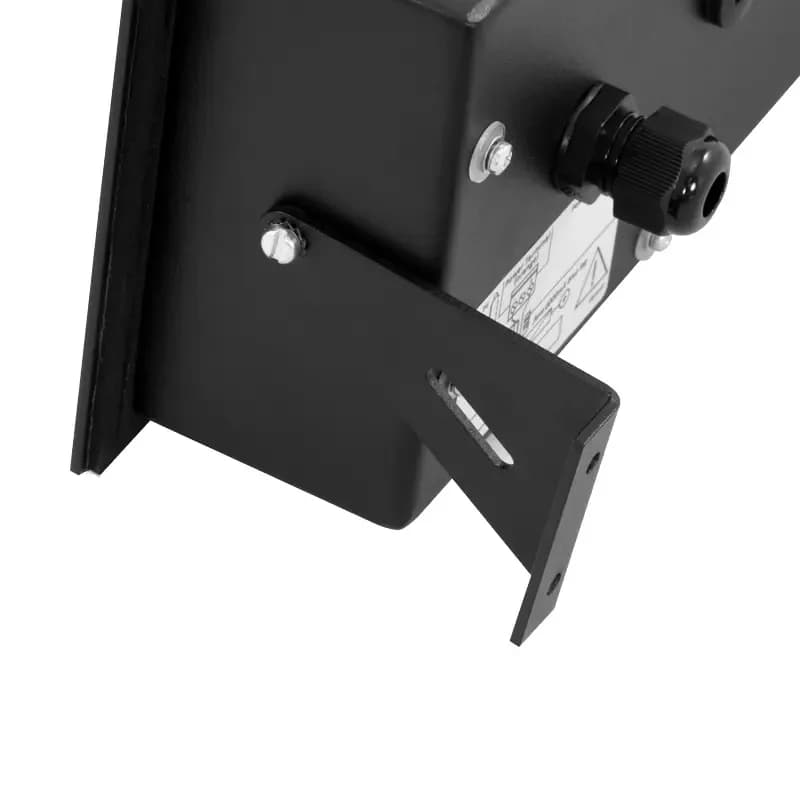

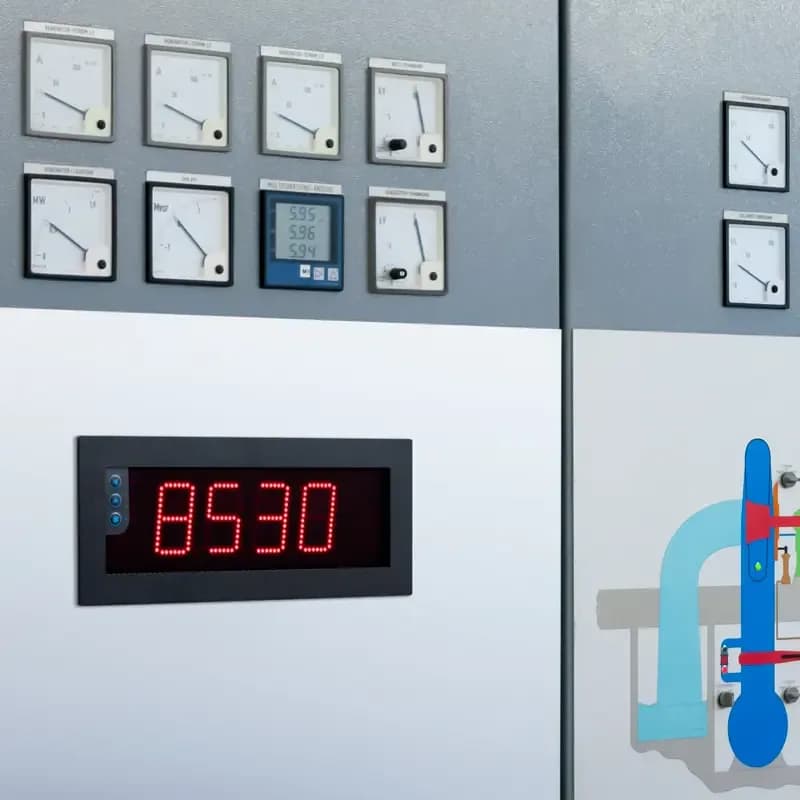

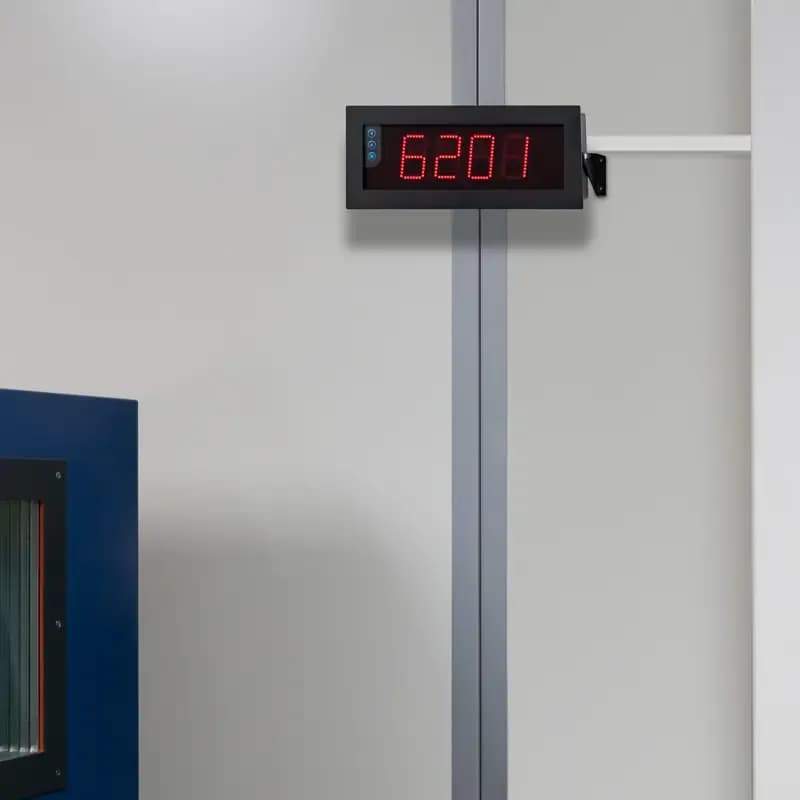

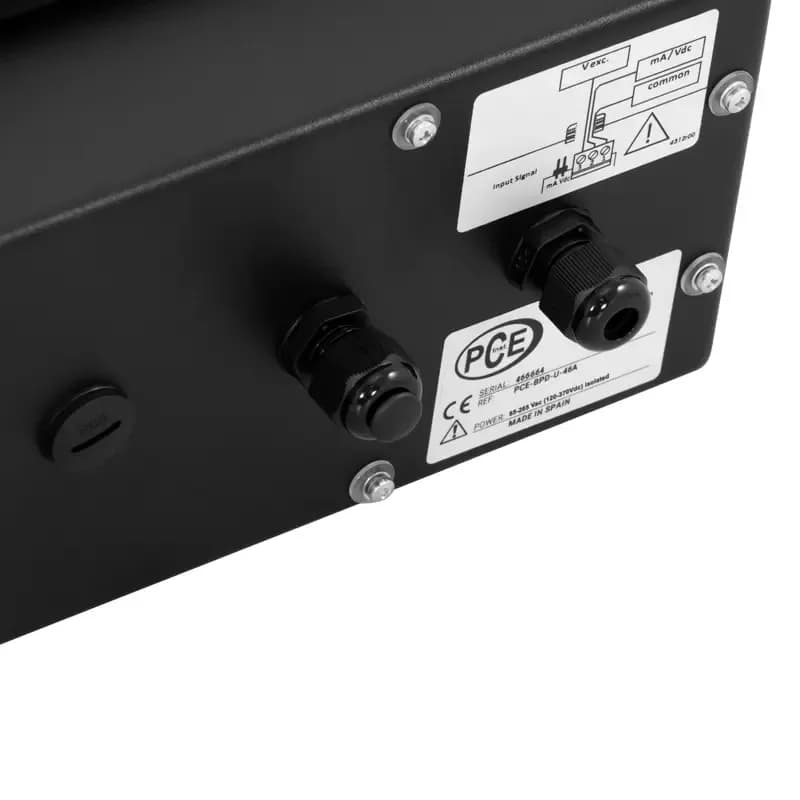

20 mA przetwornik zasila się z wyjścia wskaźnika, więc w punkcie pomiarowym nie przybywa osobny zasilacz. Zużycie energii przy pracy sięga 5 W. Obudowa mierzy A 542 mm i B 166 mm, waży 2200 g i mocuje się na ścianie albo w froncie szafy sterowniczej; przy montażu ściennym wolno ją wyrównać w pionie, kierując wskazanie na obsługę. Przechowywanie przewidziano w -20 ... 70 °C przy wilgotności poniżej 90 % bez kondensacji. Ten wariant jest lżejszy i mniej prądożerny od wykonania z cyframi 100 mm, ale odczyt kończy się na 25 m — w dłuższej hali trzeba sięgnąć po większą tablicę o zasięgu 50 m.
