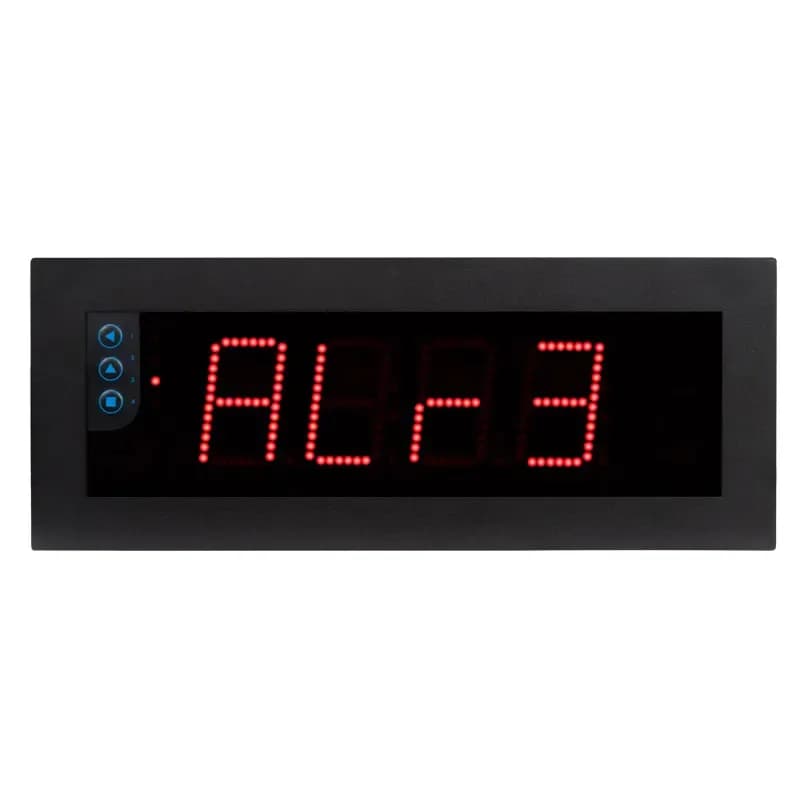

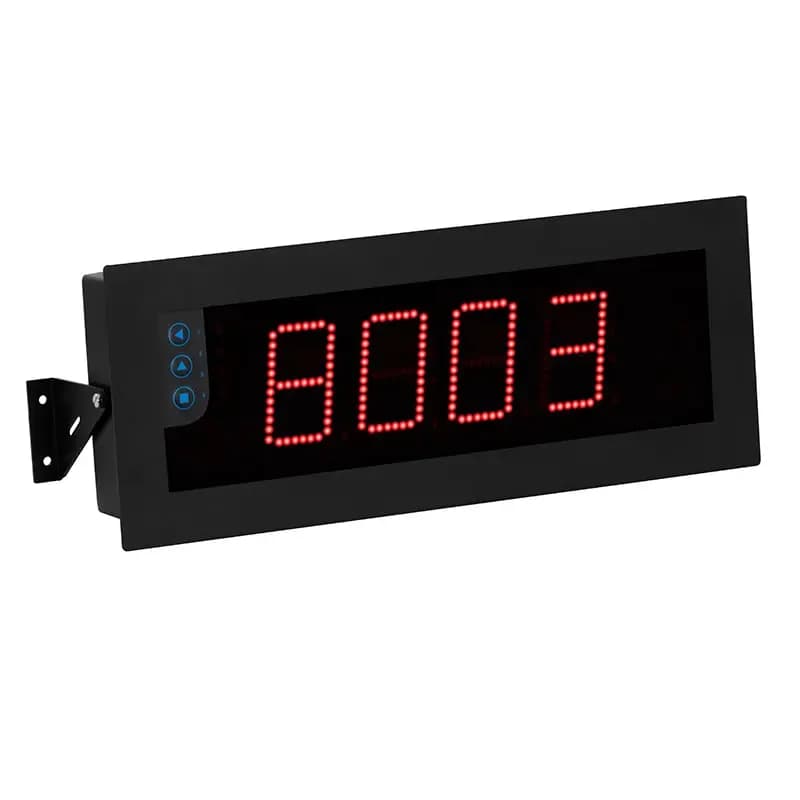

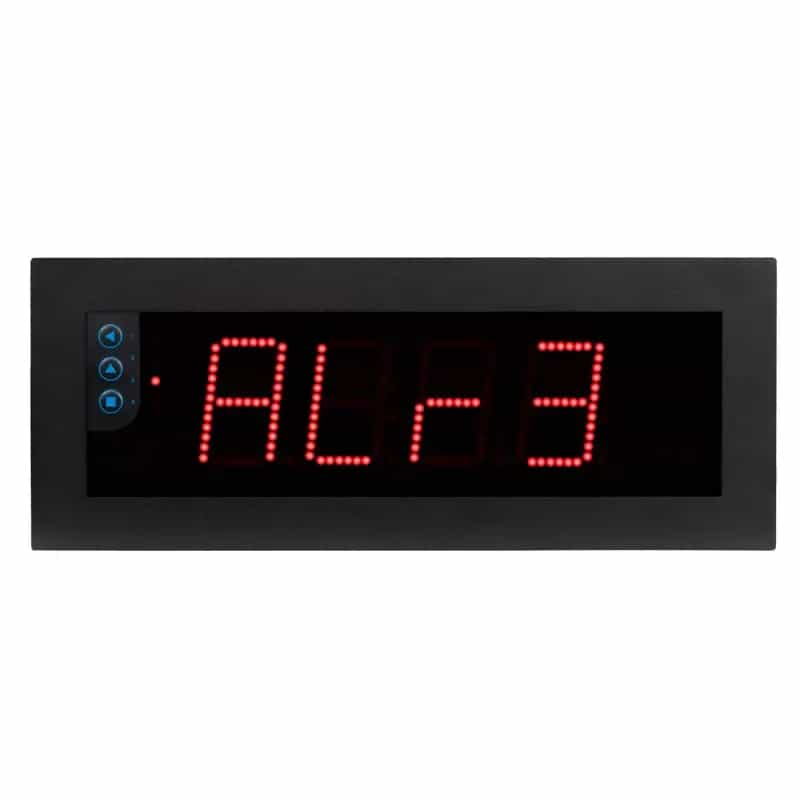

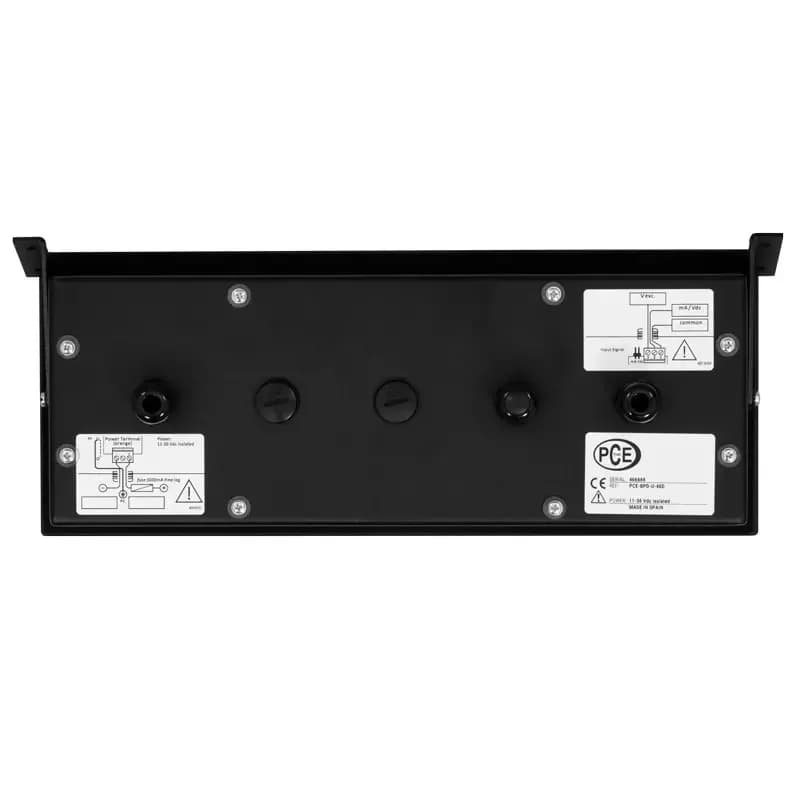

Wskaźnik PCE-BPD-U-41D, 11 ... 36 V DC, cyfry 100 mm

Zasilanie 11 ... 36 V prądu stałego to jedyna rzecz, jakiej PCE-BPD-U-41D potrzebuje poza sygnałem pomiarowym — tablicę można powiesić w hali bez ciągnięcia obwodu sieciowego. Cztery cyfry o wysokości 100 mm pozostają czytelne z 50 m przy kącie widzenia 120°, a odczyt mieści się w zakresie -1999 ... 9999. Sygnał analogowy przetwarzany jest z dokładnością 0,05 % zakresu, piętnaście razy na sekundę, z czasem reakcji 120 ms. Tor napięciowy ma impedancję 932 kΩ, tor prądowy 11 Ω, a maksymalny sygnał wejściowy wynosi 100 mA albo 100 V DC. Wyjście zasilania czujnika udostępnia 20, 15, 10 lub 5 V DC z tolerancją ±5 % i prądem do 35 mA, zabezpieczone przed zwarciem.

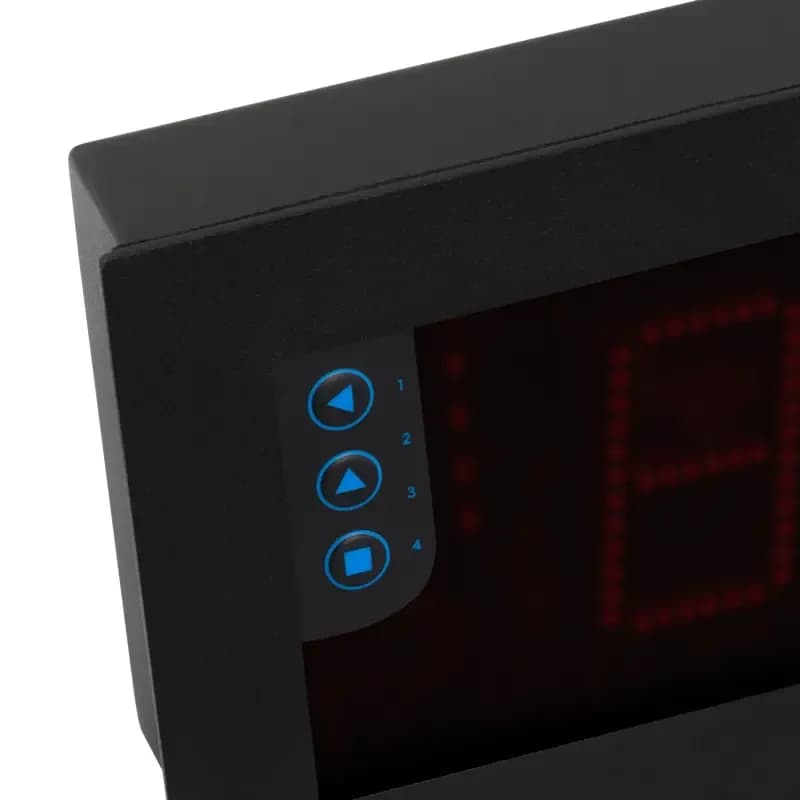

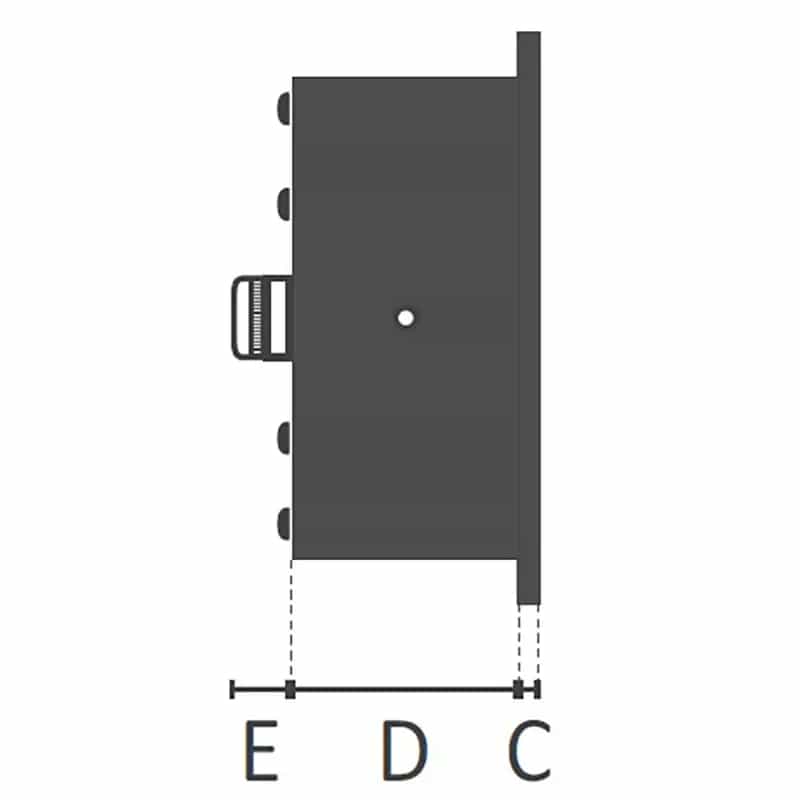

Pobór mocy sięga 5,25 W. Metalowa obudowa w klasie IP65 mierzy A 542 mm i B 166 mm, waży 2500 g oraz pracuje w 0 ... 50 °C, a przechowywana znosi -20 ... 70 °C przy wilgotności poniżej 90 % bez kondensacji. Dwa wyjścia obsługują sygnalizację progów. Zasilanie przetwornika o napięciu 20, 15, 10 lub 5 V DC z tolerancją ±5 % pochodzi z samej tablicy, więc do punktu pomiarowego wystarczy jedna para żył sygnałowych bez osobnej linii zasilającej. Granicę sygnału wyznacza 100 mA albo 100 V prądu stałego — powyżej tych wartości wejście trzeba odciążyć zewnętrznym dzielnikiem lub bocznikiem. Skalę oraz progi wprowadza się przyciskami na obudowie, bez komputera i bez oprogramowania.

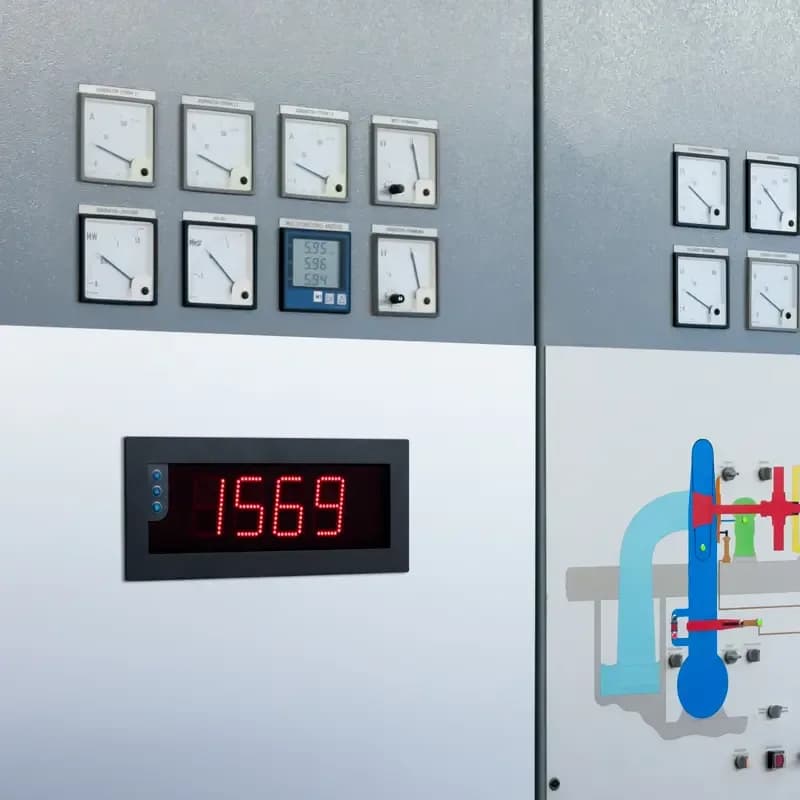

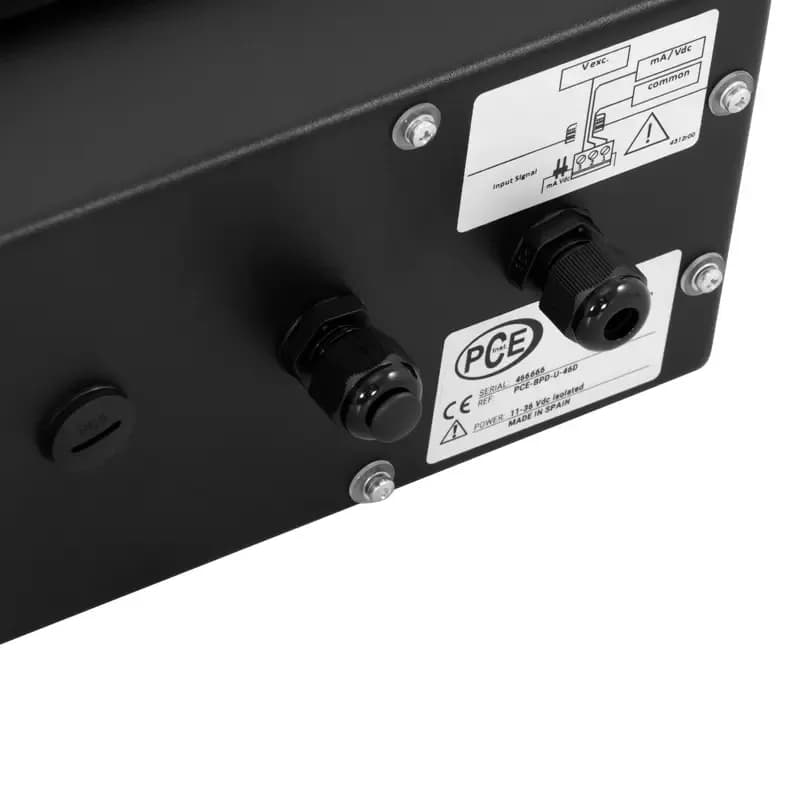

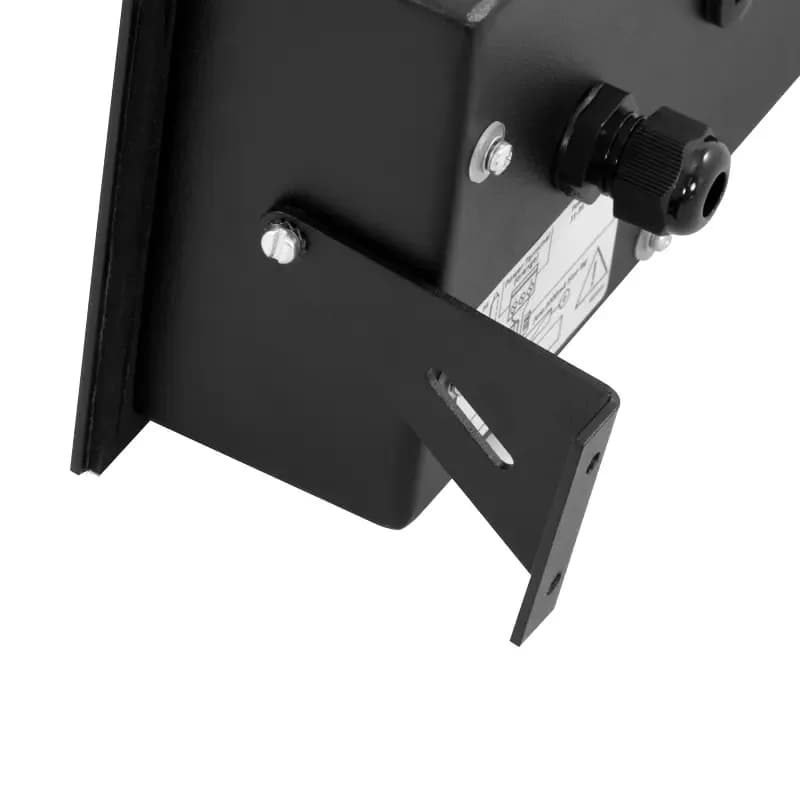

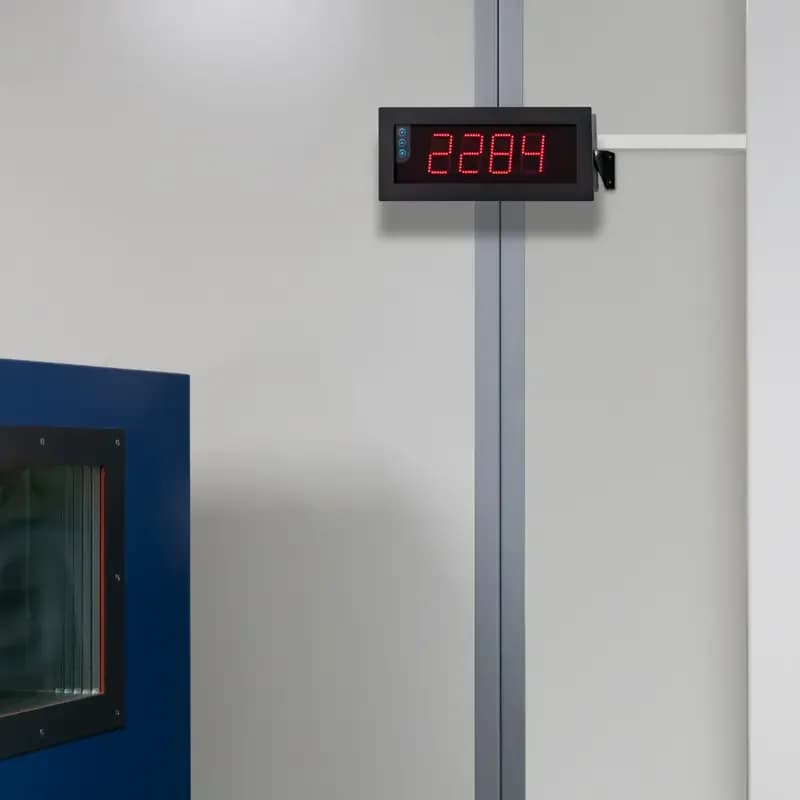

Dwa wyjścia przełączają się po przekroczeniu wartości granicznej i wysterują lampę ostrzegawczą albo wejście sterownika. Przewód sygnałowy prowadzi się żyłą do 0,5 mm², obwód zasilania kablem do 2,5 mm². Pełną dokładność wskazanie osiąga po 15 minutach od włączenia, a zużycie energii w pracy dochodzi do 6,75 W. Tablicę można wyrównać w pionie przy montażu ściennym albo zabudować w froncie szafy sterowniczej, gdzie uszczelnienie krawędzi nie dopuszcza wody do środka. Jeżeli odczyt ma sięgać jedynie 25 m, w serii jest lżejsze wykonanie z cyframi 60 mm — mniejsza obudowa łatwiej mieści się nad stanowiskiem.
