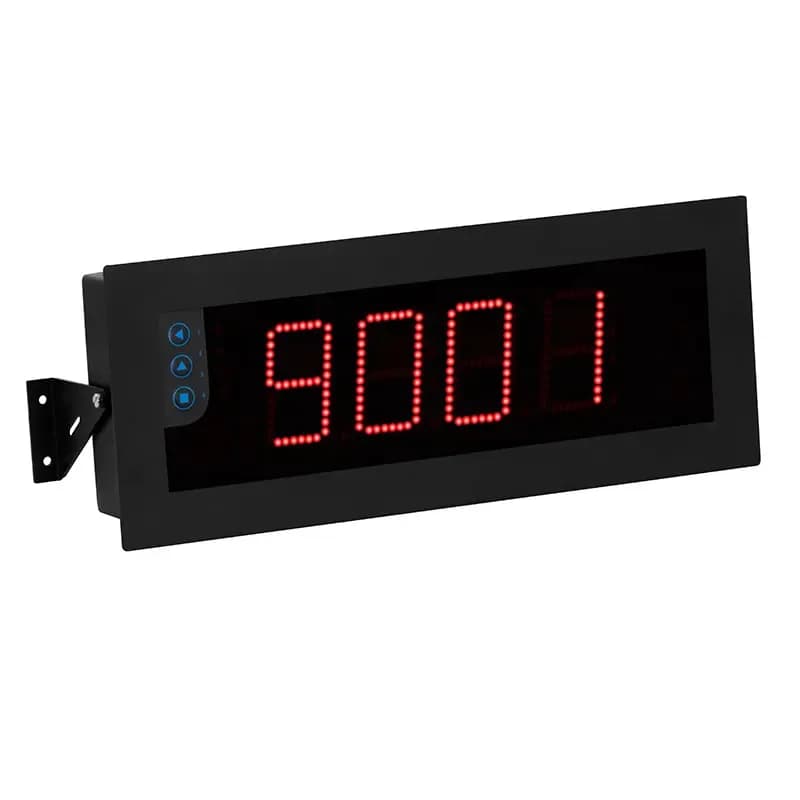

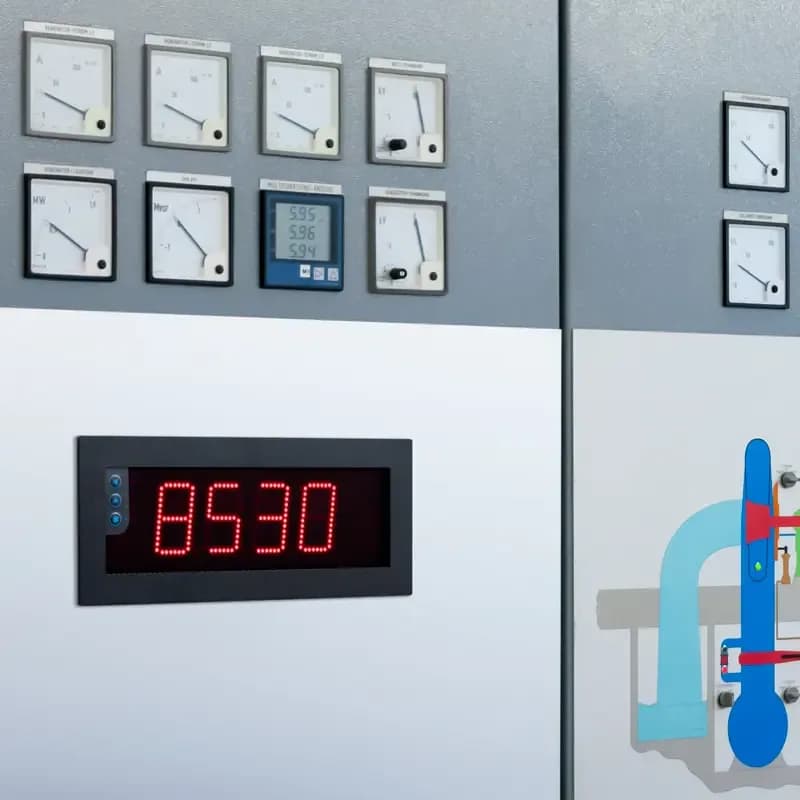

Wskaźnik PCE-BPD-U-41A, cyfry 100 mm, odczyt z 50 m

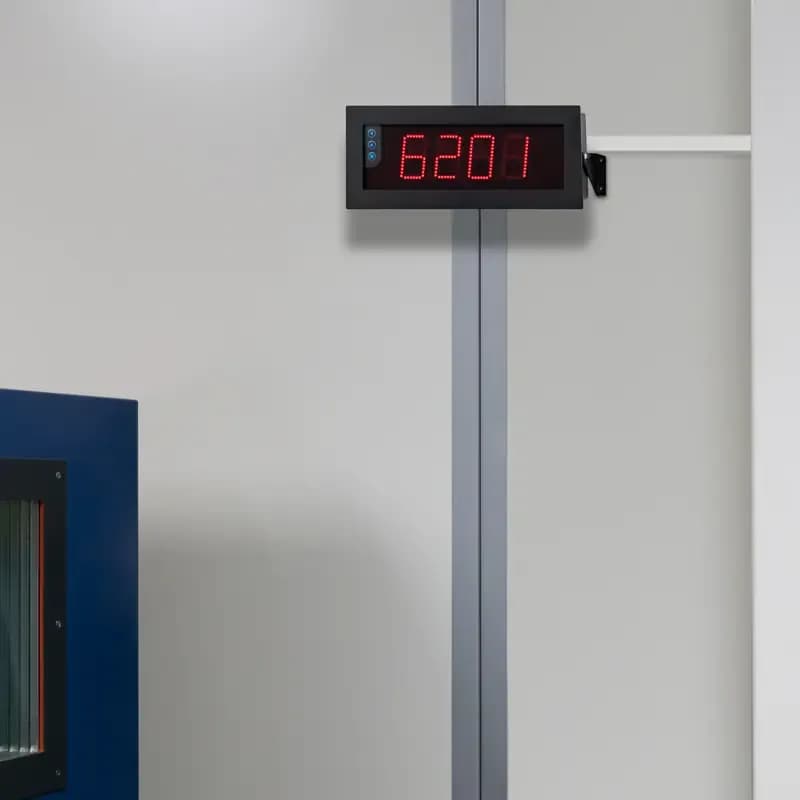

Wysokość cyfr 100 mm przesuwa granicę czytelności do 50 m — PCE-BPD-U-41A widać z drugiego końca hali magazynowej albo z placu manewrowego. Cztery segmenty pokazują wartość przeliczoną z sygnału analogowego w zakresie -1999 ... 9999, z dokładnością 0,05 % zakresu i odświeżaniem 15 Hz; na zmianę sygnału tablica reaguje w 120 ms. Tor napięciowy ma impedancję 932 kΩ, prądowy 11 Ω, a dopuszczalny sygnał sięga 100 mA lub 100 V DC. Podłączony przetwornik można zasilić bezpośrednio z tablicy napięciem 20, 15, 10 albo 5 V DC o tolerancji ±5 % i obciążalności 35 mA z zabezpieczeniem przeciwzwarciowym. Zasilanie 85 ...

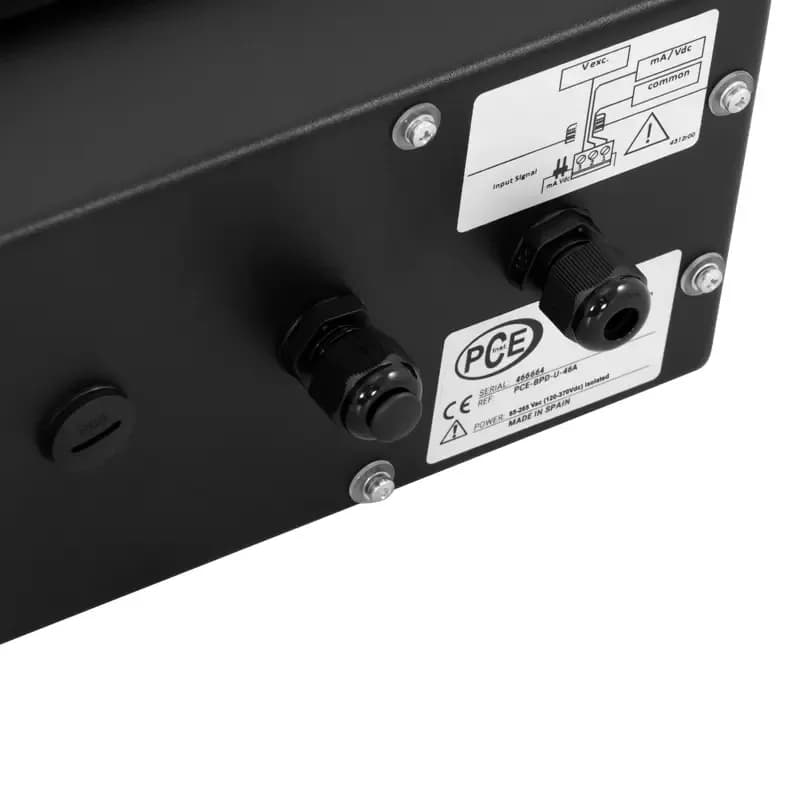

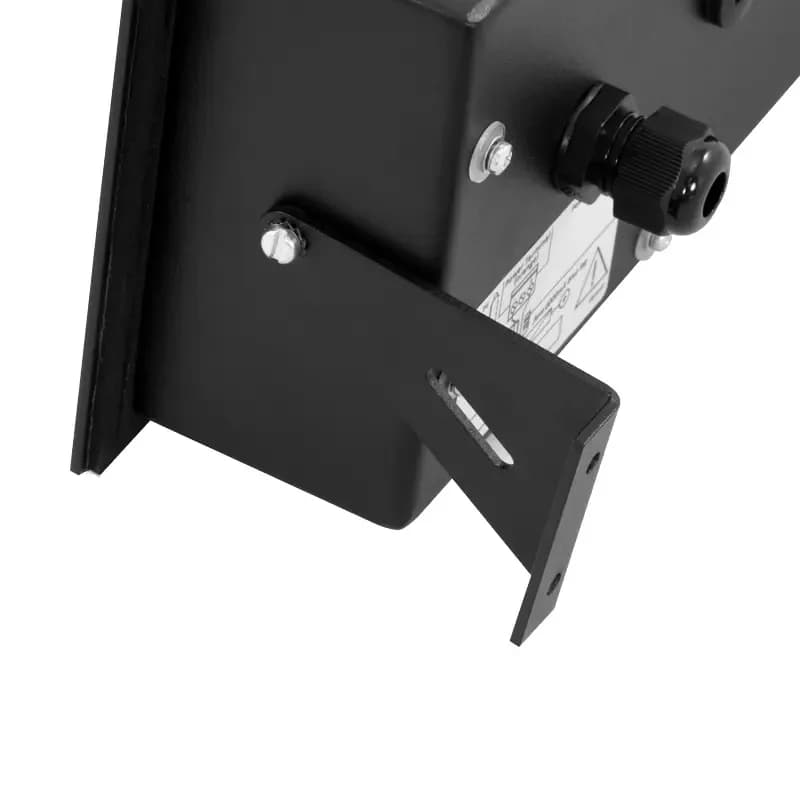

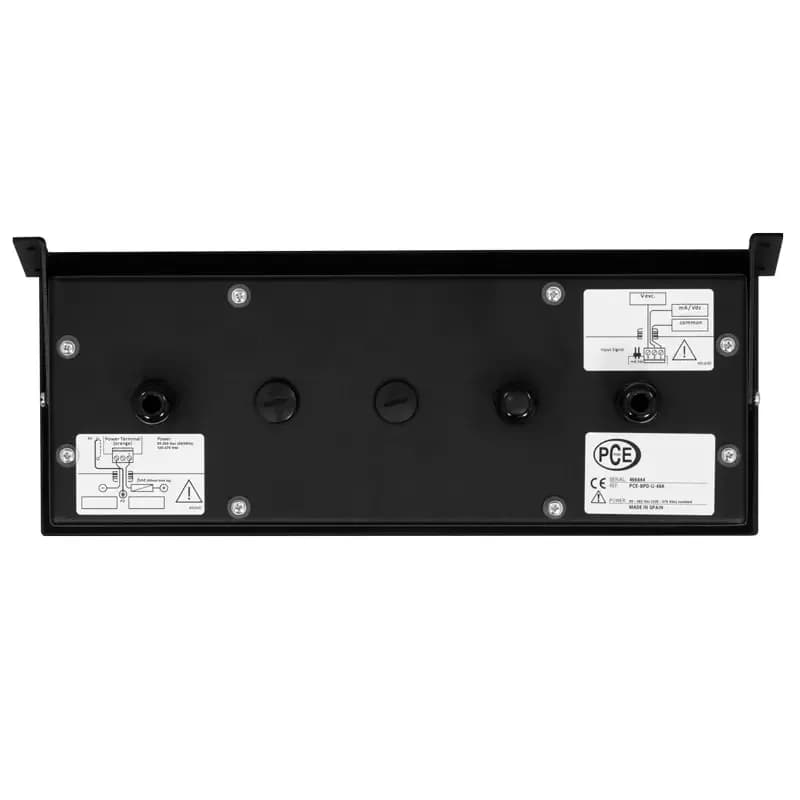

265 V AC lub 120 ... 370 V DC pobiera 5,25 W. Metalowa obudowa o wymiarach A 542 mm i B 166 mm ma klasę IP65 oraz masę 2500 g, więc mocowanie trzeba dobrać do takiego ciężaru. Dwa wyjścia pozwalają wyprowadzić sygnalizację przekroczenia progu, a kąt widzenia 120° utrzymuje odczyt czytelny również z boku. Wybór toru wejściowego przesądza o okablowaniu: tor prądowy o rezystancji 11 Ω jest odporniejszy na zakłócenia na długiej trasie, a napięciowy o impedancji 932 kΩ praktycznie nie obciąża źródła sygnału. Przy pętli 4 ... 20 mA tablica sama zasili przetwornik, więc w punkcie pomiarowym nie trzeba stawiać osobnego zasilacza.

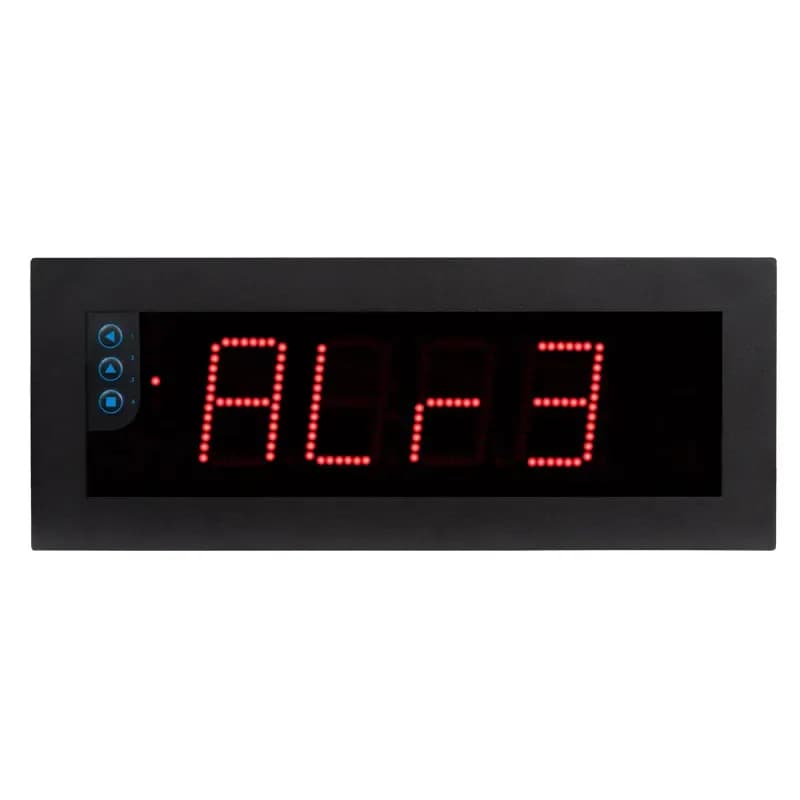

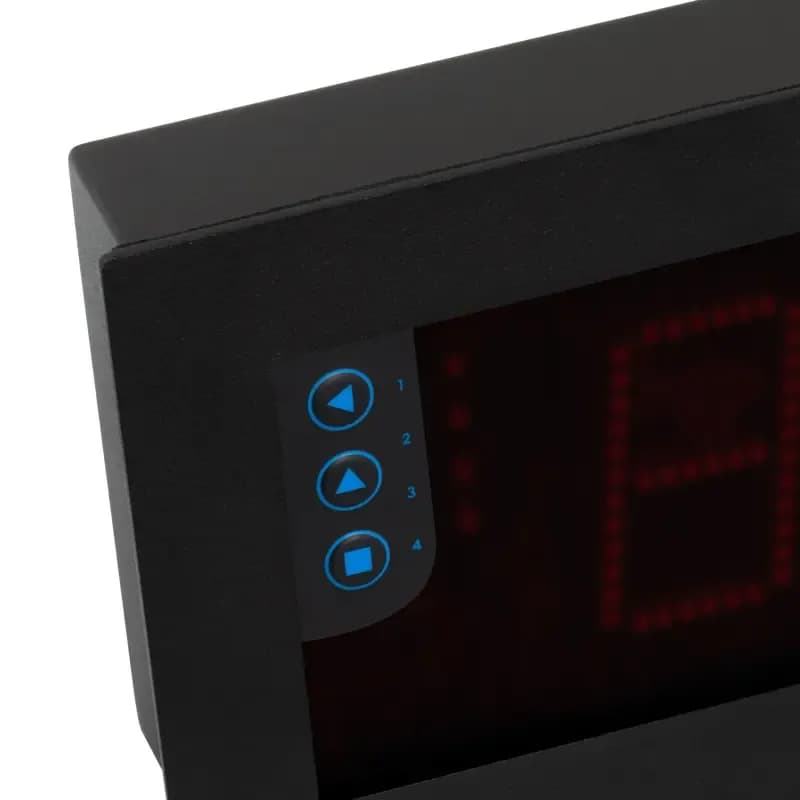

Początek i koniec skali, pozycję przecinka oraz progi wyjść wprowadza się przyciskami na obudowie. Dwa wyjścia przełączają się po przekroczeniu wartości granicznej, co pozwala połączyć wskazanie z lampą ostrzegawczą albo z wejściem sterownika. Pełną dokładność wskazanie osiąga po 15 minutach nagrzewania, a zużycie energii przy pracy sięga 6,75 W. Nieczynny przyrząd znosi przechowywanie w -20 ... 70 °C. Warto pamiętać, że cyfry 100 mm to nie tylko większy zasięg odczytu, lecz także większa obudowa: A 542 mm oraz B 166 mm przy masie 2500 g. Gdy odczyt z 25 m wystarcza, lżejszym rozwiązaniem będzie wykonanie tej serii z cyframi 60 mm.
