Wskaźnik PCE-BPD-P-66D, 11 ... 36 V DC, cyfry 60 mm

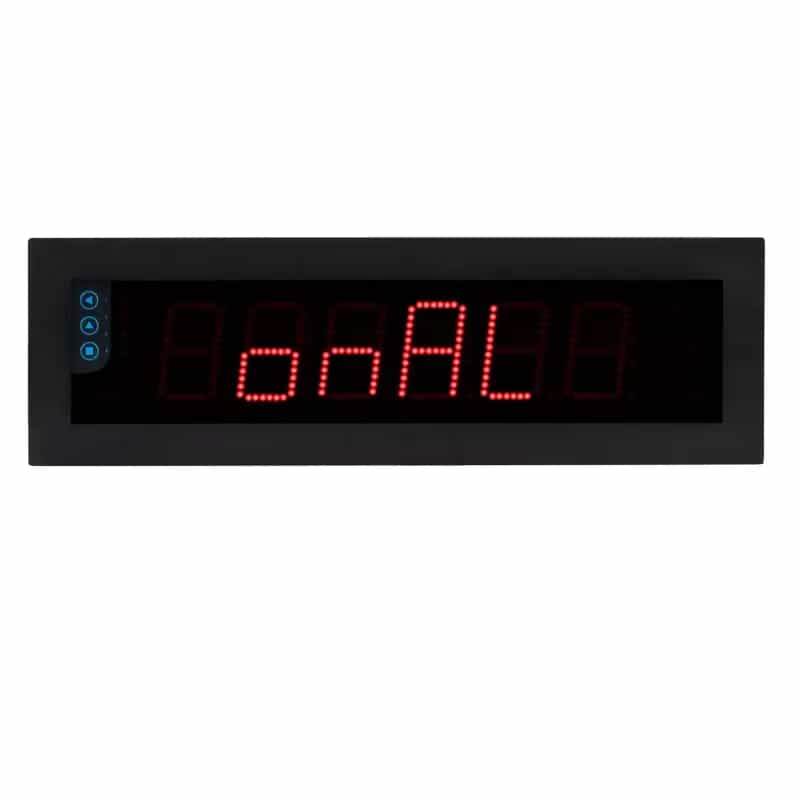

Instalacja niskonapięciowa w maszynie wystarczy, żeby uruchomić PCE-BPD-P-66D — wykonanie D pracuje z napięcia 11 ... 36 V prądu stałego i pobiera 3,5 W. Dzięki temu tablica trafia tam, gdzie ciągnięcie obwodu sieciowego byłoby kosztowne: na słup w hali, na barierkę pomostu, na ścianę magazynu. Częstotliwość pomiaru 15 Hz jest tu wyraźnie wyższa niż w wykonaniu sieciowym, więc wskazanie szybciej nadąża za sygnałem, a nowa wartość pojawia się po 300 ms. Sześć segmentów o wysokości 60 mm pozostaje czytelne z 25 m w kącie 120°, przy zakresie wskazań -199 999 ... 999 999 i błędzie 0,03 % zakresu.

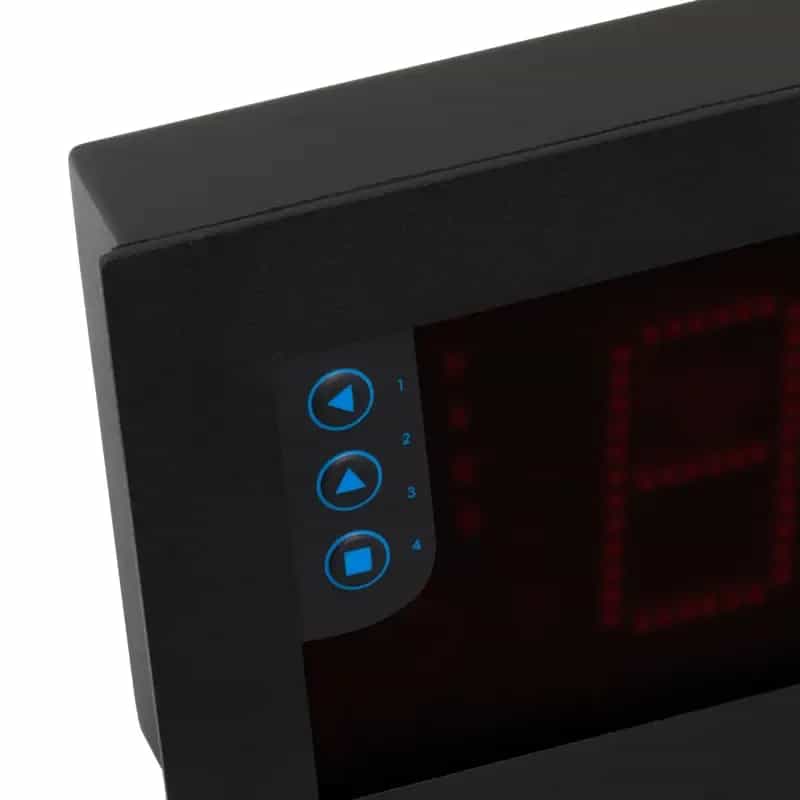

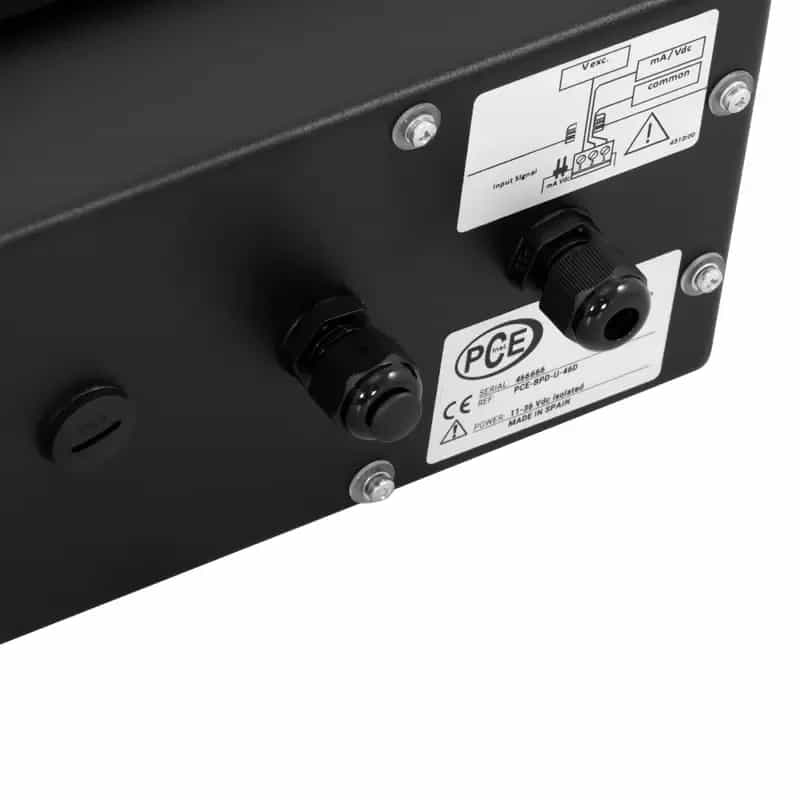

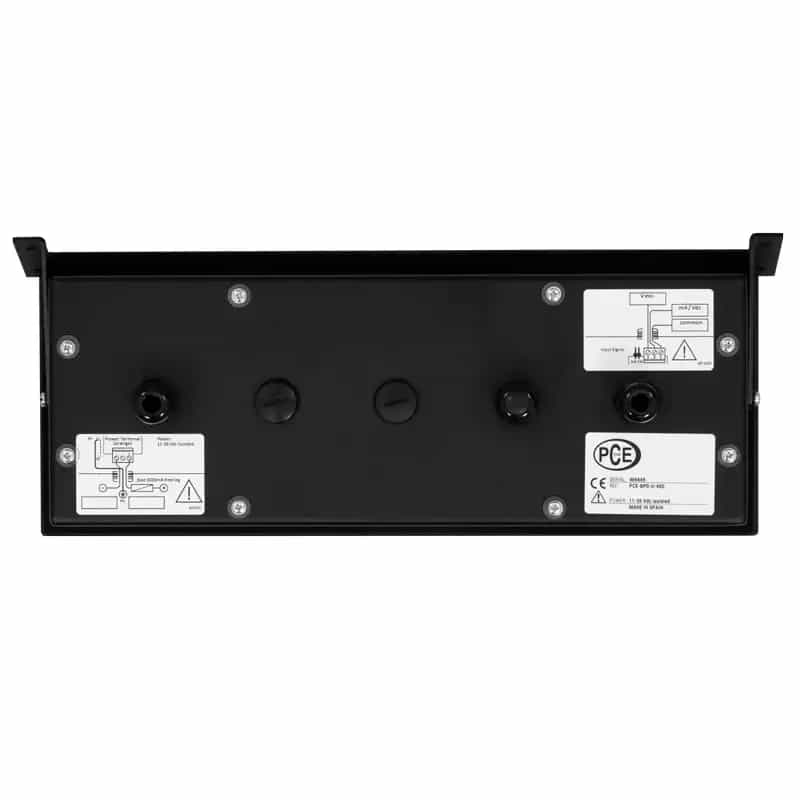

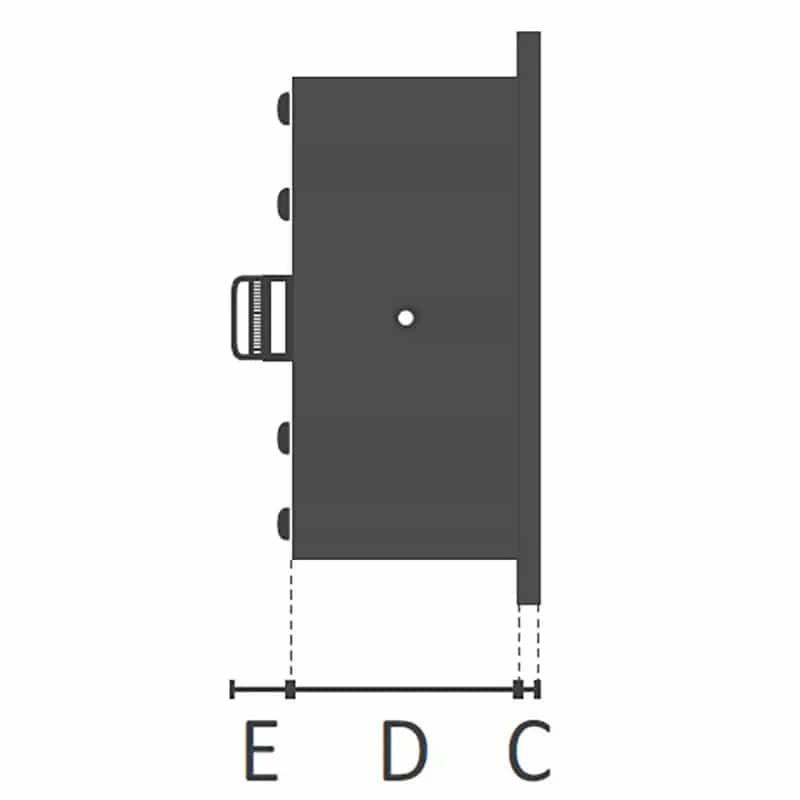

Wejście współpracuje z czujnikami NPN i PNP do ±30 V DC, impedancja wynosi 2,4 kΩ, a wyjście zasilania czujnika daje 18, 15, 9 lub 5 V DC z ograniczeniem 70 mA. Metalowa obudowa IP65 o wymiarach A 436 mm i B 135 mm waży 3500 g; po włączeniu układ potrzebuje 15 minut, żeby wskazanie ustabilizowało się w pełnej dokładności. Trzy wyjścia zamieniają tablicę w prosty układ sygnalizacji: po przekroczeniu nastawionej wartości przełączają sygnał procesowy albo impuls, więc obok wskazania dostajesz reakcję bez dokładania przekaźnika w szafie. Mnożnik, pozycję przecinka oraz progi wprowadza się przyciskami na obudowie, bez komputera i bez zdejmowania tablicy ze ściany.

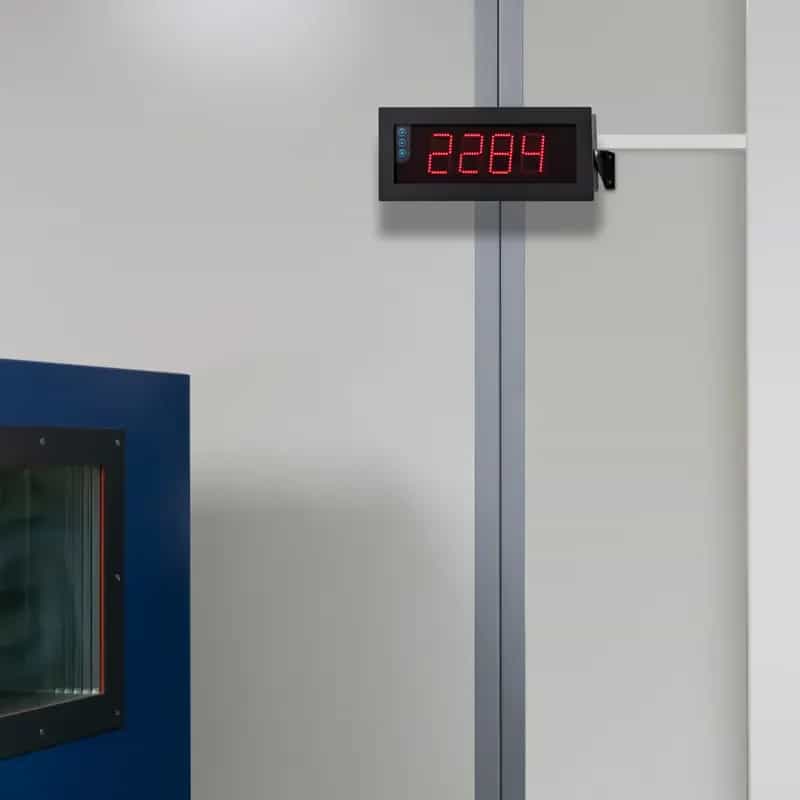

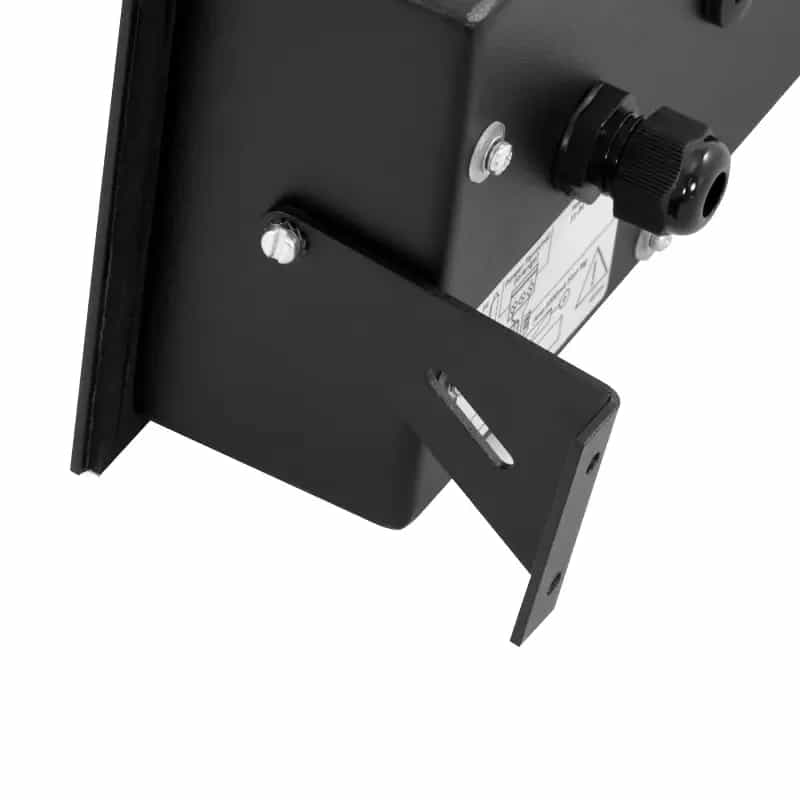

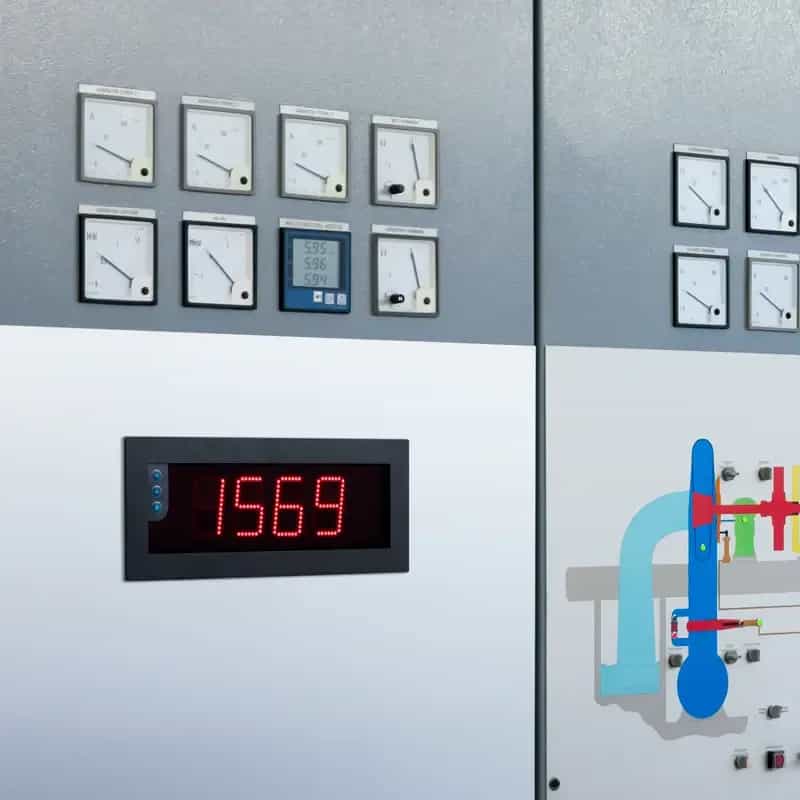

Uchwyt pozwala pochylić obudowę w pionie, co ma znaczenie przy zawieszeniu wysoko nad przejściem — wskazanie kieruje się wtedy w stronę obserwatora. Zabudowa w froncie szafy sterowniczej również jest przewidziana, a uszczelnienie krawędzi nie dopuszcza wody do wnętrza. Przewód sygnałowy prowadzi się żyłą do 0,5 mm², obwód zasilania kablem do 2,5 mm² i najlepiej osobną trasą. Nieużywany przyrząd wytrzymuje przechowywanie w -20 ... 70 °C przy wilgotności poniżej 90 %. Jeżeli odczyt ma sięgać dalej niż 25 m, w serii są tablice z cyframi 100 mm czytelnymi z 50 m; przy sygnale w postaci pętli 4 ... 20 mA właściwsze będzie natomiast wykonanie z wejściem analogowym.
