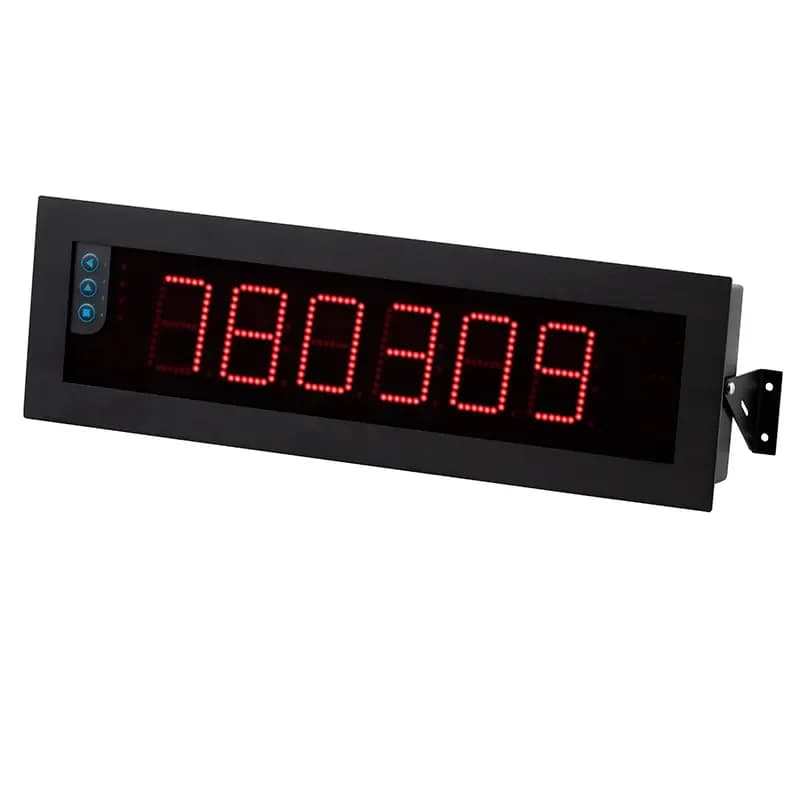

Wskaźnik czasu PCE-BPD-C-66D, cyfry 60 mm, IP65

Funkcje start, stop i kasowanie zamieniają PCE-BPD-C-66D w dużą tablicę czasu, sterowaną sygnałem z zewnątrz. Wynik pokazuje sześć jasnoczerwonych cyfr o wysokości 60 mm, a zakres wskazań sięga od -199 999 do 999 999. Zasilanie 11 ... 36 V prądu stałego pozwala wpiąć tablicę w gotową instalację niskonapięciową, bez doprowadzania napięcia sieciowego; pobór mocy wynosi 3,5 W. Częstotliwość pomiaru 15 Hz oraz czas reakcji 300 ms sprawiają, że wskazanie nadąża za zmianą sygnału, a błąd przetwarzania nie przekracza 0,03 % pełnej skali. Wejścia współpracują z czujnikami o wyjściu NPN oraz PNP przy napięciu do ±30 V DC, a wbudowane zasilanie czujnika daje 18, 15, 9 albo 5 V DC i do 70 mA z zabezpieczeniem przeciwzwarciowym.

Sygnał doprowadza się przewodem o przekroju poniżej 0,5 mm², zasilanie żyłą do 2,5 mm². Metalowa konstrukcja o wymiarach A 436 mm i B 135 mm ma klasę IP65 oraz masę 3500 g, a kąt widzenia 120° utrzymuje czytelność także z boku, do 25 m. Przed pierwszym odczytem warto dać układowi 15 minut na nagrzanie. Odliczanie prowadzą polecenia z zewnątrz, więc tablica pracuje w rytmie maszyny, a nie w rytmie obsługi: start podaje czujnik obecności detalu albo styk sterownika, stop kończy zliczanie, a kasowanie przygotowuje stanowisko do kolejnego przebiegu. Trzy wyjścia przekazują osiągnięcie zadanego czasu dalej — do sygnalizatora, do blokady albo do układu nadrzędnego.

Konfigurację wprowadza się przyciskami na obudowie; komputer ani dodatkowe oprogramowanie nie są potrzebne. Tablicę mocuje się na ścianie z możliwością wyrównania w pionie pod kątem patrzenia obsługi albo zabudowuje w froncie szafy sterowniczej, gdzie uszczelnienie krawędzi nie dopuszcza wody do środka. Przewód sygnałowy prowadzi się żyłą do 0,5 mm², obwód zasilania kablem do 2,5 mm². Poza godzinami pracy przyrząd wytrzymuje przechowywanie w -20 ... 70 °C. W tej samej rodzinie dostępne są wykonania przeliczające częstotliwość impulsów na wielkość użytkową oraz odczytujące sygnał analogowy — jeżeli zadaniem jest wydajność, a nie czas, sięgnij po nie zamiast po tablicę czasu.
