Wskaźnik wielkoformatowy PCE-BPD-C-66A, cyfry 60 mm

Cyfry o wysokości 60 mm czyta się z 25 m, więc PCE-BPD-C-66A sprawdza się tam, gdzie wynik ma być widoczny z drugiego końca hali. Wskaźnik przelicza sygnał impulsowy z czujnika NPN lub PNP na wartość użytkową i pokazuje ją na sześciu jasnoczerwonych segmentach, czytelnych w kącie 120°. Pomiar odświeżany jest z szybkością 3,5 Hz, a zmiana wartości pojawia się na tablicy po 300 ms. Za wiarygodność odczytu odpowiada przetwarzanie z błędem 0,03 % zakresu oraz podstawa kwarcowa o dokładności ±0,01 %.

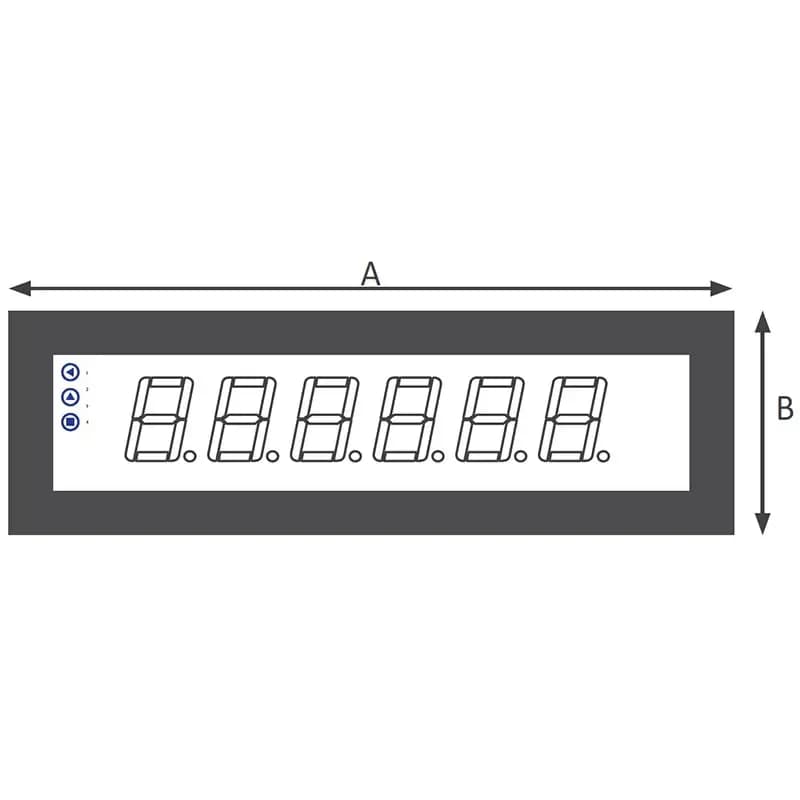

Wejście przyjmuje napięcie do ±30 V DC przy impedancji 2,4 kΩ z rezystorem podciągającym lub obniżającym, a czujnik można zasilić prosto ze wskaźnika napięciem 18, 15, 9 albo 5 V DC, obciążalnym do 70 mA z zabezpieczeniem przeciwzwarciowym. Zasilanie 85 ... 265 V AC lub 120 ... 370 V DC pobiera 5,5 W. Metalowa obudowa w klasie IP65 mierzy A 436 mm oraz B 135 mm i waży 3500 g — mocuje się ją na ścianie albo na froncie szafy sterowniczej. Trzy wyjścia wyprowadzają progi do układu sterowania, a pełną dokładność wskazanie osiąga po 15 minutach nagrzewania.

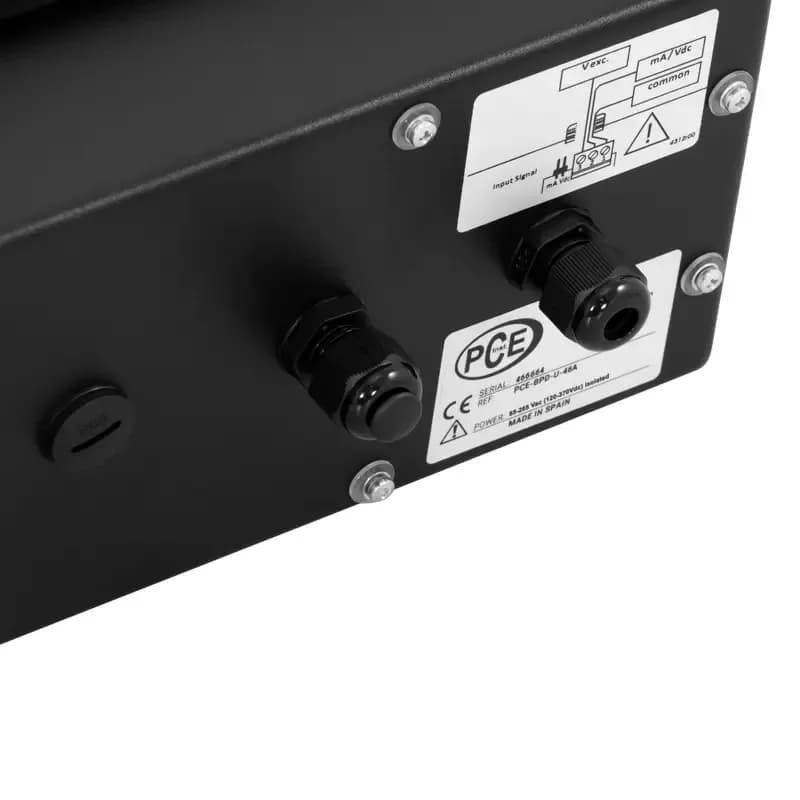

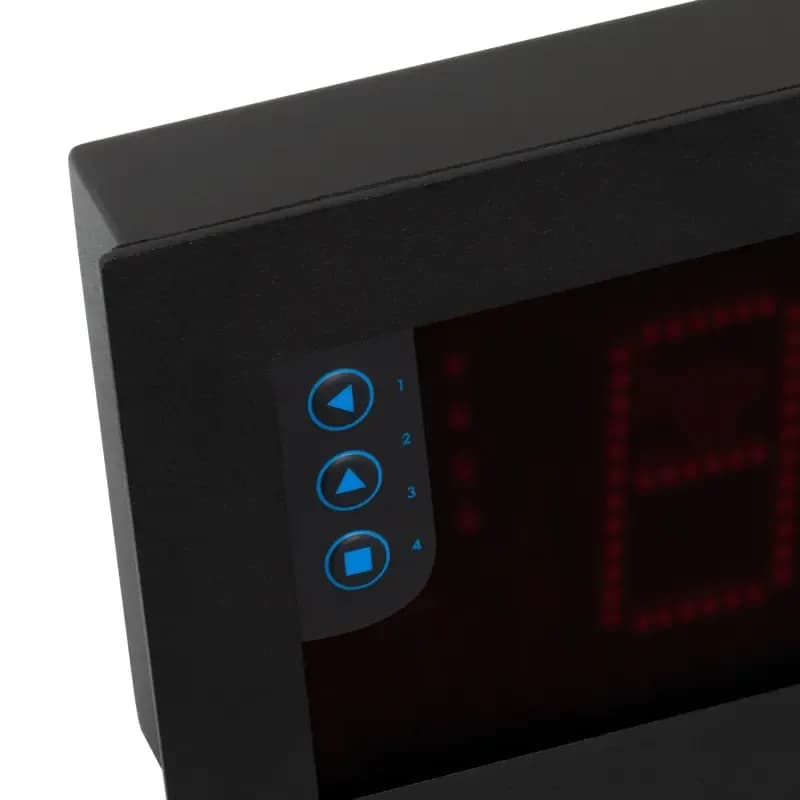

Nastawy wprowadza się z klawiatury na obudowie, bez komputera i bez zdejmowania tablicy ze stanowiska — przelicznik impulsów na wielkość użytkową ustala się raz, przy uruchomieniu instalacji. Trzy wyjścia przełączają sygnał procesowy albo impulsowy po osiągnięciu zadanej granicy, więc ten sam przyrząd, który pokazuje wynik, potrafi włączyć sygnalizator lub zatrzymać podajnik. Sygnał doprowadza się żyłą poniżej 0,5 mm², a obwód zasilania przewodem do 2,5 mm² — rozdzielenie tras ogranicza przenoszenie zakłóceń na wejście pomiarowe.

Przy montażu ściennym obudowę wolno wyrównać w pionie, dzięki czemu wskazanie kieruje się na obsługę stojącą niżej, a nie w sufit. Zabudowa w froncie szafy sterowniczej jest równie przewidziana: uszczelnienie krawędzi nie dopuszcza wody do wnętrza szafy. Nieczynny przyrząd znosi przechowywanie w zakresie -20 ... 70 °C przy wilgotności poniżej 90 % bez kondensacji. W tej samej serii producent oferuje tablice z cyframi o wysokości 100 mm, czytelne z 50 m, oraz wykonania odczytujące sygnał analogowy — ten model odpowiada za przeliczanie częstotliwości impulsów.
