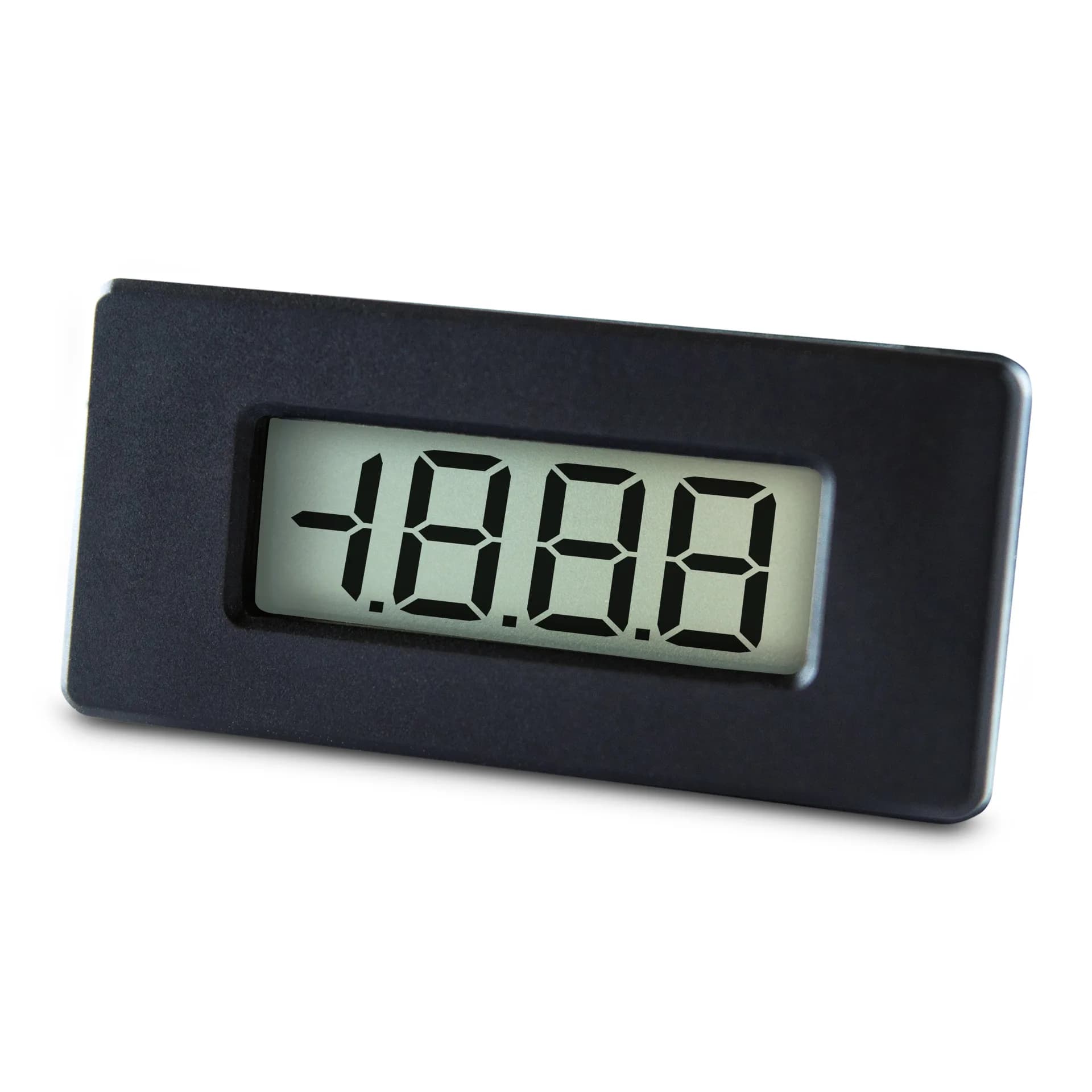

Moduł woltomierza LCD Lascar V 1 (PK OF 10) – pakiet 10 sztuk, wejście 200 mV

V 1 to miniaturowy moduł woltomierza LCD przygotowany do zabudowy w urządzeniu lub płycie czołowej. W tej pozycji handlowej Lascar dostarcza pakiet 10 sztuk, co ułatwia zachowanie jednolitej prezentacji wskazań w krótkiej serii aparatury. Odczyt 3½-cyfrowy, wysokość cyfr 6,3 mm i pełny zakres wejściowy 200 mV DC tworzą prostą bazę dla własnego toru pomiarowego. Automatyczne zerowanie oraz automatyczne wskazanie polaryzacji ograniczają liczbę funkcji, które konstruktor musi realizować poza modułem.

Parametry elektryczne sprzyjają projektom o skromnym budżecie mocy. Woltomierz pracuje przy napięciu zasilania od 7 do 12 V DC, a wartością typową jest 9 V DC; typowy pobór prądu wynosi 1 mA, przy maksimum 2 mA. Układ odświeża wynik 3 razy na sekundę. Producent podaje błąd całkowity 0,25% z uwzględnieniem ±3 zliczeń, liniowość ±3 zliczenia w części skali 0–1000 i ±5 zliczeń dla wskazań 0–2000. To zestaw danych pozwalający świadomie zaprojektować wskaźnik, a nie traktować wyświetlacza jako nieokreślonego elementu panelu.

Punkty dziesiętne są wybierane przez użytkownika, dlatego tę samą bazę można dopasować do sposobu skalowania sygnału w urządzeniu. Moduł ma osobne wejścia pomiarowe IN HI i IN LO, a dokumentacja pokazuje także sposób zmiany pełnej skali za pomocą rezystorów. Zakres temperatury pracy od 0 do 50°C odpowiada typowym warunkom wewnątrz aparatury stacjonarnej. Do każdego modułu przewidziano ramkę do montażu panelowego, dzięki czemu część mechaniczna projektu ma od początku określony sposób osadzenia.

V 1 sprawdzi się jako lokalny podgląd napięcia zasilacza, element prostego pulpitu lub odczyt wielkości przeskalowanej do wejścia 200 mV DC. Nie jest samodzielnym przyrządem w obudowie: wymaga prawidłowego zasilenia, wykonania połączeń i integracji z urządzeniem końcowym. Producent wskazuje, że napięcia na pinach nie mogą przekraczać 60 V DC, a zgodność całej aparatury z właściwymi wymaganiami bezpieczeństwa pozostaje zadaniem projektanta. Pakiet 10 sztuk jest więc szczególnie użyteczny tam, gdzie jeden sprawdzony projekt ma zostać powielony bez zmian mechanicznych i wizualnych.
