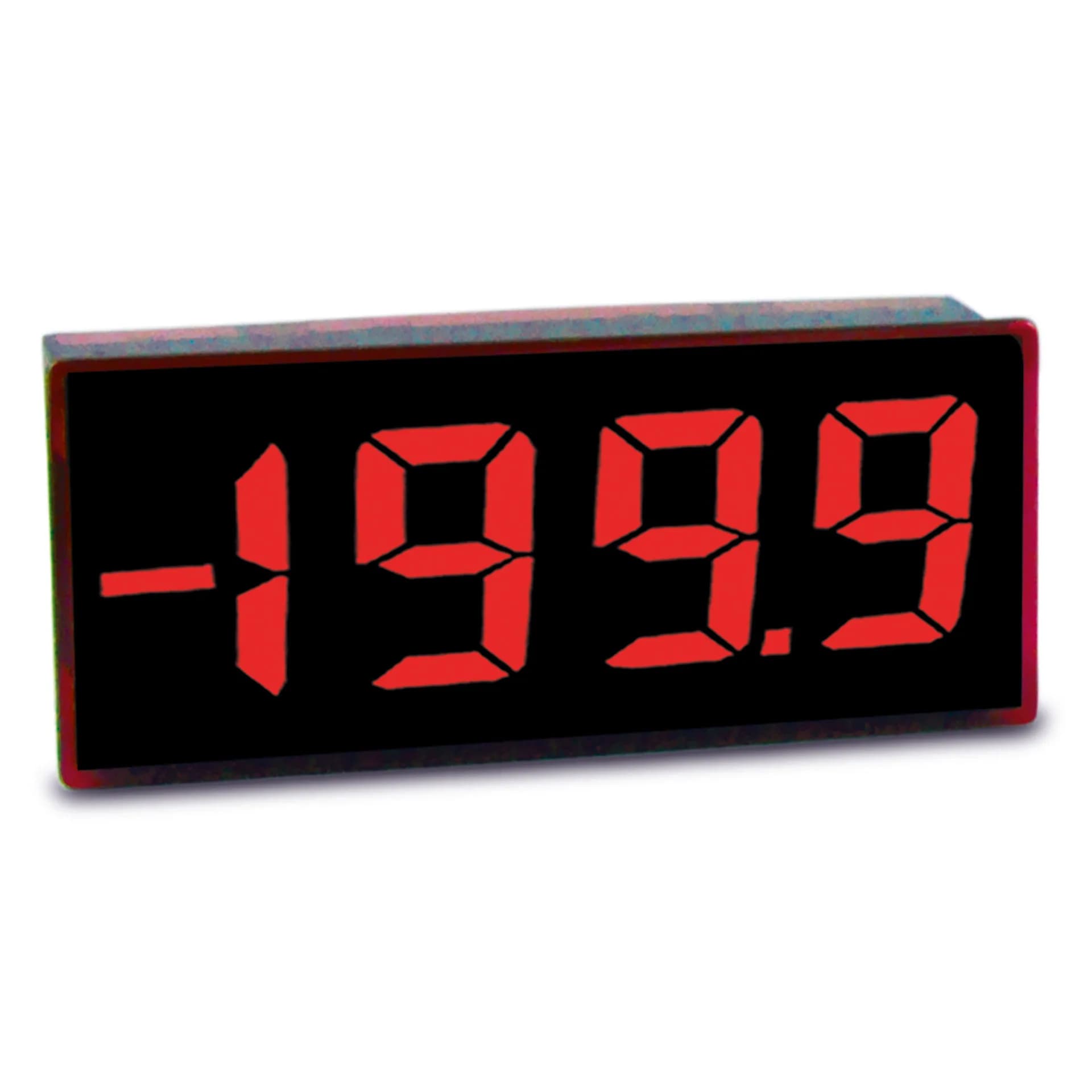

Woltomierz panelowy Lascar SP 8-100 – czerwony wyświetlacz LED

Pomiar sygnału odniesionego do masy własnego zasilania ułatwia w Lascar SP 8-100 wbudowany generator ujemnej szyny. Moduł jest woltomierzem panelowym LED o zakresie podstawowym 200 mV DC, z automatycznym zerowaniem i rozpoznawaniem polaryzacji. Jasne czerwone cyfry mają wysokość 14,2 mm i zachowują dobrą widoczność w słabym świetle. Użytkownik może wybrać położenie punktu dziesiętnego przez odpowiednie połączenia wyprowadzeń.

Typowa dokładność wynosi 0,1% ±1 cyfra, a wynik jest aktualizowany 2,5 razy na sekundę. Po włączeniu dokumentacja przewiduje 10 minut na stabilizację. Moduł pracuje od 0 do +50°C, ze współczynnikiem temperaturowym 150 ppm/°C. Wymaga stabilizowanego napięcia 5 V w granicach od 4,75 do 5,25 V; pobór prądu to typowo 50 mA i maksymalnie 90 mA. Zewnętrzne elementy wejściowe odpowiadają za skalowanie oraz ochronę przed przeciążeniem.

Obudowa SP 8-100 jest niska i po prawidłowym zamocowaniu klipsem oraz uszczelką zapewnia czoło odporne na zachlapanie. Moduł może służyć do monitorowania szyny zasilającej, wskazania w precyzyjnym przyrządzie lub zabudowy w skrzynce testowej. Generator ujemnego napięcia nie oznacza separacji galwanicznej, dlatego wspólne punkty odniesienia trzeba przeanalizować na schemacie. Przed uruchomieniem należy także ustawić punkt dziesiętny i sprawdzić, czy sygnał po skalowaniu mieści się w zakresie wejścia.
