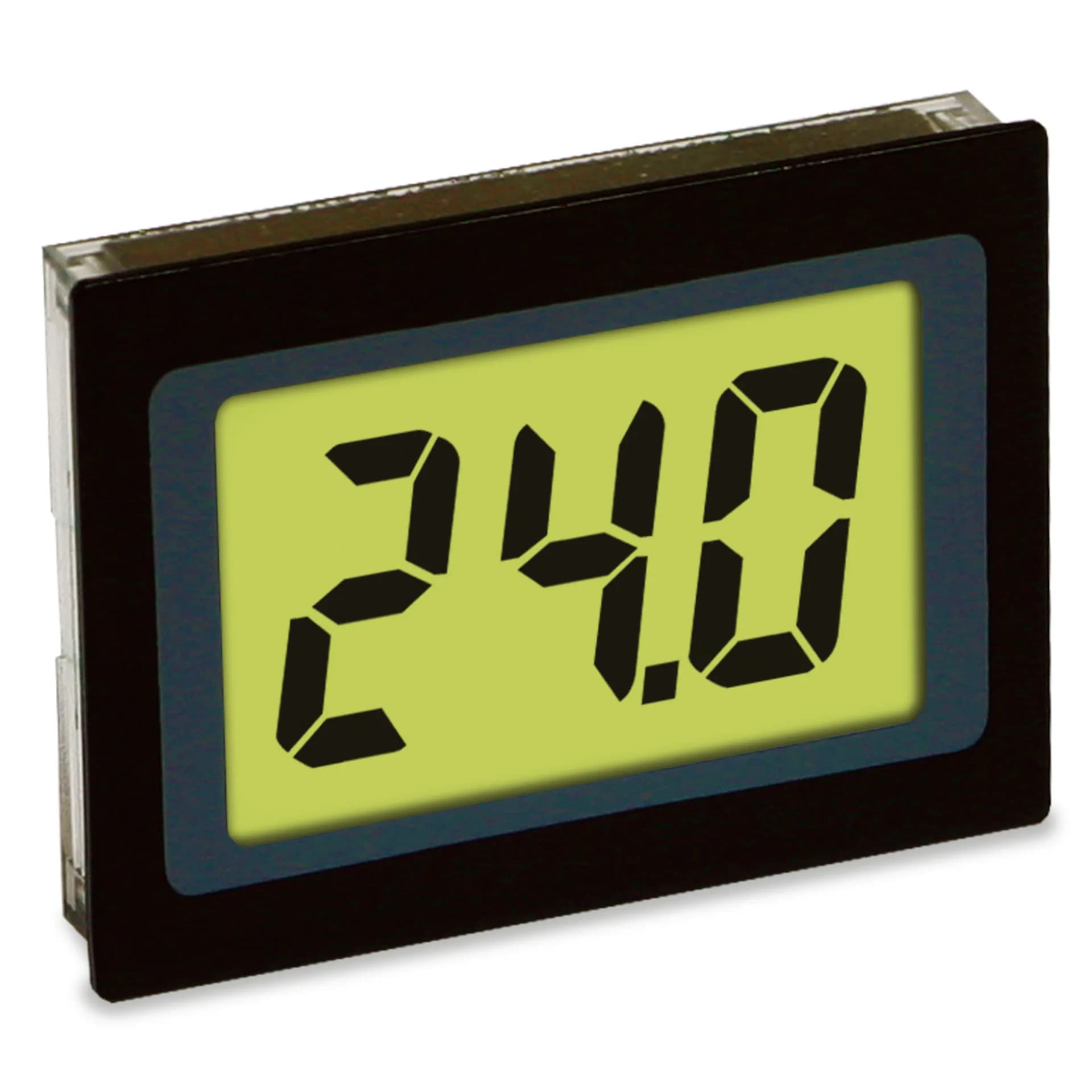

Woltomierz panelowy Lascar SP 5-1200-BL – zasilanie z mierzonego sygnału

Brak oddzielnego zasilania części pomiarowej upraszcza montaż Lascar SP 5-1200-BL w instalacji napięciowej. Miernik pobiera energię z badanego sygnału i pracuje dwuprzewodowo w zakresie od 4 do 25 V DC, jeśli nie korzysta się z podświetlenia. Rozdzielczość wynosi 100 mV, a duże cyfry LCD mają wysokość 18 mm. Moduł jest fabrycznie skalibrowany dla tego zakresu i nie służy do przeskalowania na inne wartości napięcia lub prądu.

Gdy napięcie spada poniżej 4 V, ekran sygnalizuje niski poziom, a po przekroczeniu 25 V pokazuje informację o wartości zbyt wysokiej. Miernik odświeża wynik 3 razy na sekundę, a ogólny błąd określono typowo na 0,2 V ±1 cyfra. Specyfikacja zasilania miernika obejmuje od 3 do 50 V, przy typowym poborze 1,5 mA dla 9 V, lecz prawidłowe wskazania są określone wyłącznie od 4 do 25 V. Nie wolno przekraczać 50 V. Ochrona przed odwrotną polaryzacją działa do 30 V przez 30 sekund, ale nie zastępuje prawidłowego zabezpieczenia instalacji.

Podświetlenie LED wymaga osobnego zasilania 5 V i pobiera typowo 50 mA. Zaciski śrubowe przyspieszają podłączenie, a dostarczane mocowanie metalowe i gumowa uszczelka umożliwiają wykonanie czoła odpornego na zachlapanie. SP 5-1200-BL pasuje do akumulatorowych urządzeń, paneli zasilania i instalacji, w których mierzony sygnał może jednocześnie zasilać wskazanie. Projektant powinien zachować granice zakresu oraz zdecydować, czy masa podświetlenia może być wspólna z masą pomiaru.
