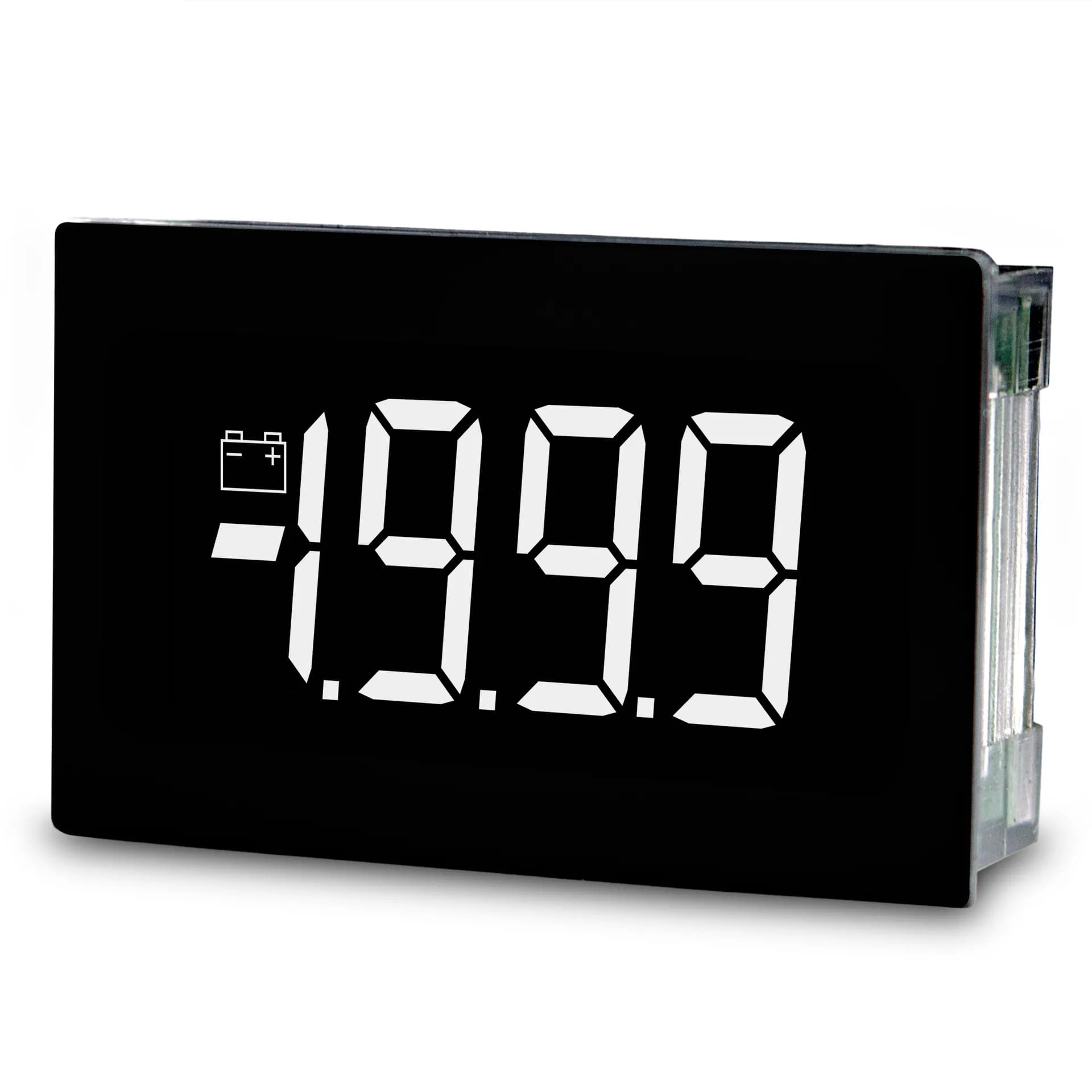

Woltomierz panelowy Lascar SP 400-EB-W – czarny LCD i białe podświetlenie

Czarne tło i białe podświetlenie nadają Lascar SP 400-EB-W wygląd odmienny od klasycznego, dodatniego LCD. Negatywowy ekran ma cyfry o wysokości 9,75 mm i automatycznie rozpoznaje polaryzację. Podstawowy pełny zakres wejścia wynosi 200 mV DC. Punkty dziesiętne ustawia się przez odpowiednie połączenia, a zmianę zakresu realizuje zewnętrzny układ skalujący zaprojektowany dla konkretnego sygnału.

Dokładność miernika wynosi 0,1%, a odświeżanie odbywa się 2,5 razy na sekundę. Temperatura pracy obejmuje od 0 do +50°C, zaś współczynnik temperaturowy to 100 ppm/°C. Moduł wymaga zasilania od 4,75 do 7,5 V. Przy włączonym wyświetlaczu pobór prądu wynosi typowo 40 mA i maksymalnie 80 mA; po wyłączeniu obrazu spada do 350 µA. Funkcja wyłączenia może więc ograniczyć obciążenie źródła w urządzeniu, które okresowo nie potrzebuje odczytu.

SP 400-EB-W ma bardzo niski profil i po prawidłowym montażu zapewnia czoło odporne na zachlapanie. Tył płytki wymaga standardowej ochrony obudową. Kontrastowy ekran sprawdzi się w nowoczesnym panelu sterującym, aparaturze laboratoryjnej albo zasilaczu, gdy białe znaki mają współgrać z resztą interfejsu. Projektant powinien ocenić czytelność negatywowego LCD bez podświetlenia, poprawnie zabezpieczyć wejście i uwzględnić skrajny pobór prądu przy doborze zasilania.
