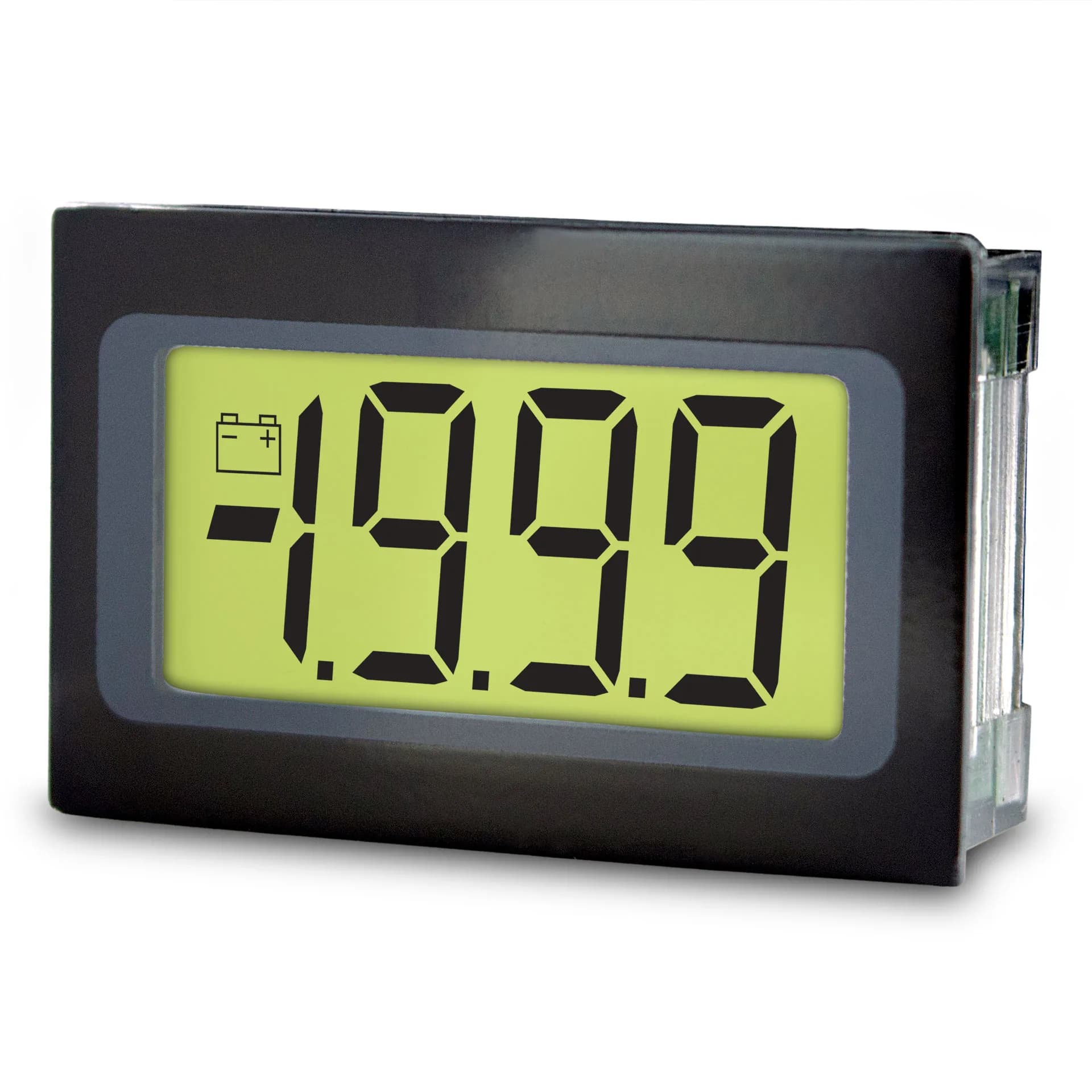

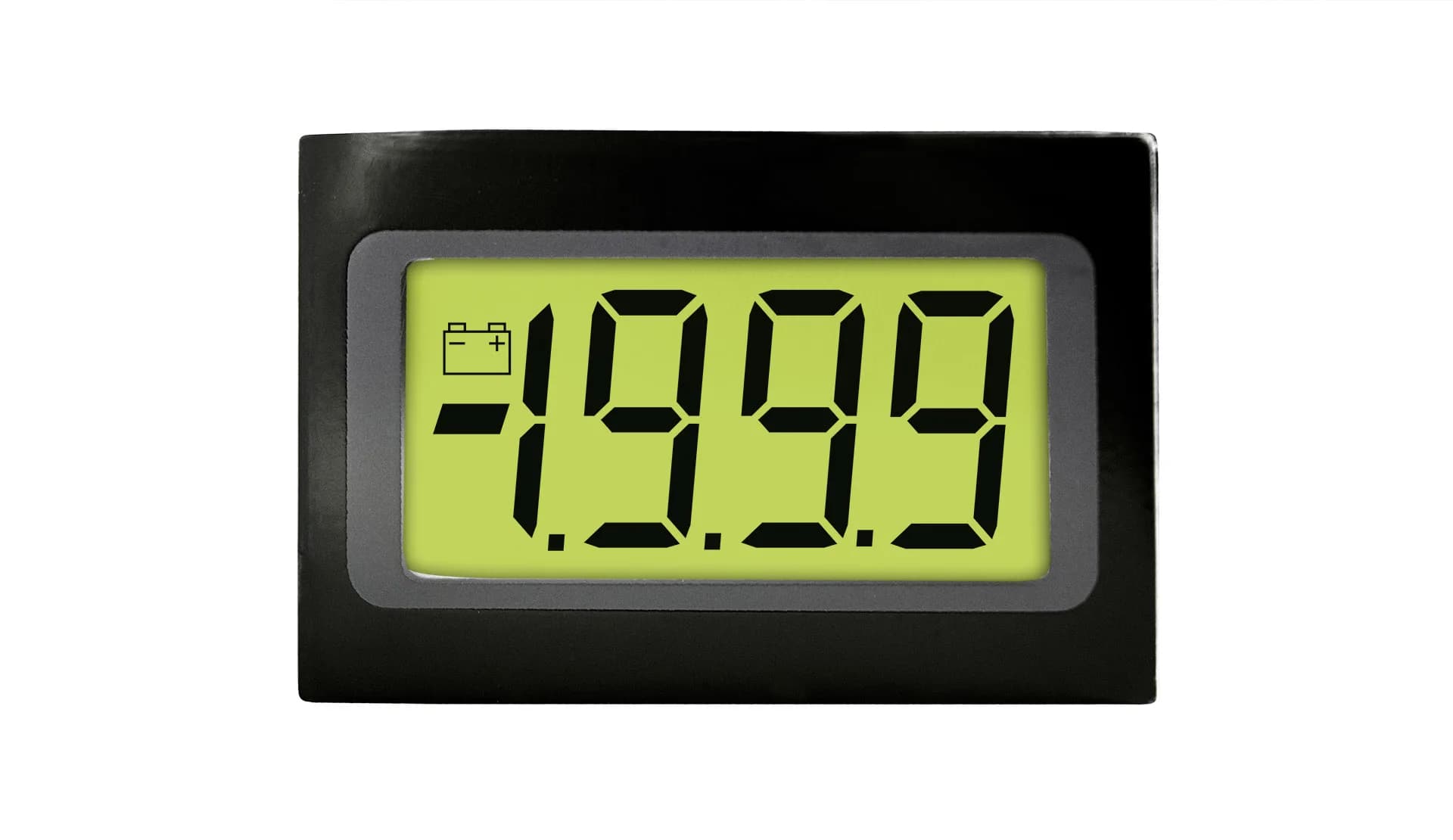

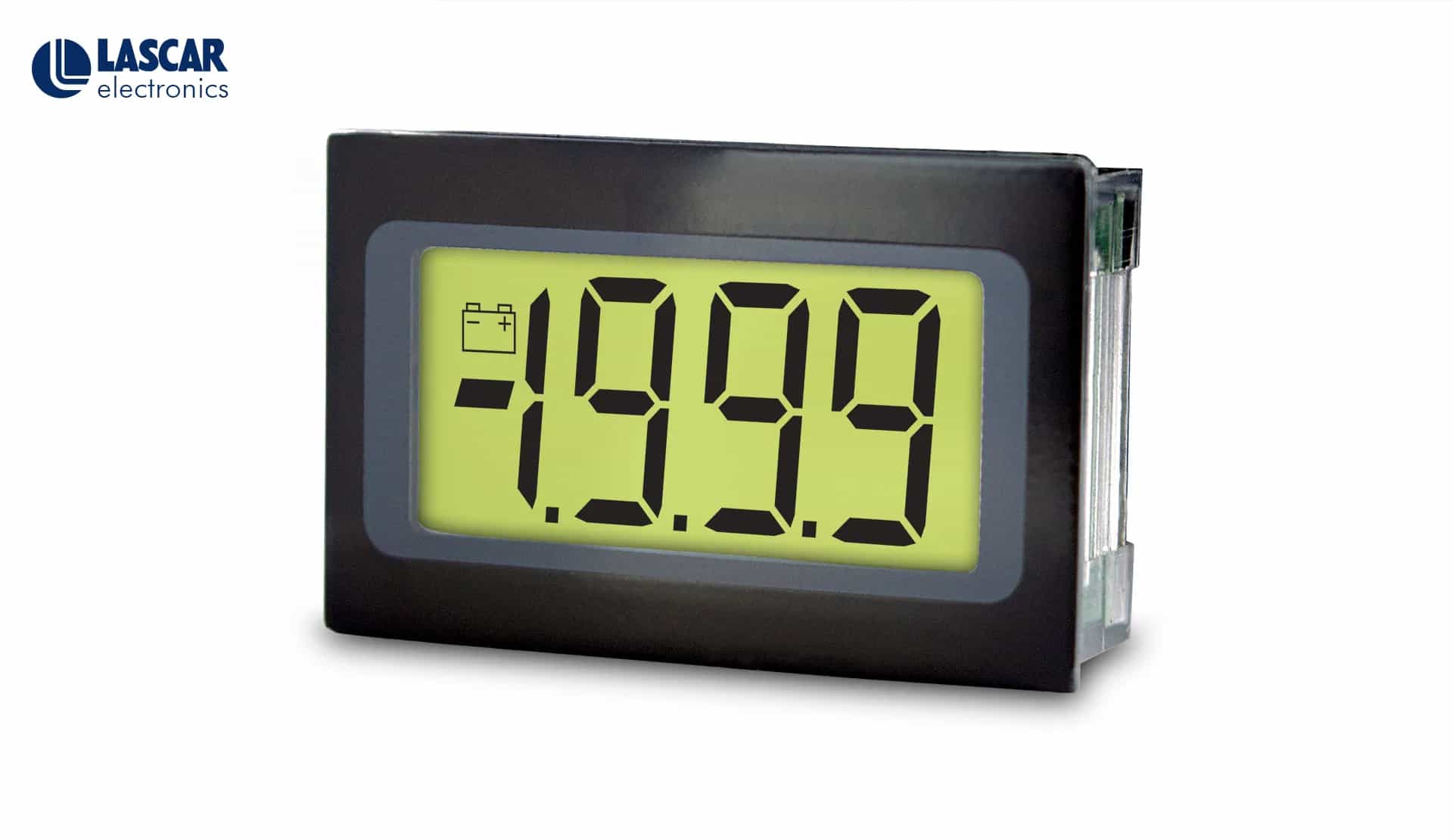

Woltomierz panelowy Lascar SP 400 – podświetlany wyświetlacz LCD

Podświetlenie poprawia czytelność Lascar SP 400 wtedy, gdy oświetlenie otoczenia jest zmienne. Moduł ma wyświetlacz LCD o wysokości cyfr 9,75 mm, automatyczne zerowanie i rozpoznawanie polaryzacji. Podstawowy pełny zakres wynosi 200 mV DC, a zewnętrzne połączenia umożliwiają wybór punktu dziesiętnego. Odpowiedni dzielnik, bocznik lub układ kondycjonujący pozwala wykorzystać panel jako końcowy wskaźnik innej wielkości elektrycznej.

Dokładność określono na 0,1%, a częstotliwość próbkowania na 2,5 pomiaru na sekundę. Zakres temperatury pracy obejmuje od 0 do +50°C, zaś współczynnik temperaturowy wynosi 100 ppm/°C. Elektronika może być zasilana w jednym z dwóch przedziałów: od 3 do 7,5 V albo od 6 do 15,0 V, zależnie od sposobu połączenia. Podświetlenie wymaga osobnego uwzględnienia w projekcie i pracuje przy 5 V. Funkcja sygnalizacji niskiego poziomu zasilania pomaga przygotować wariant bateryjny.

Dziewięciostykowy SP 400 jest bardzo płaski, a jego czoło po właściwym zamontowaniu pozostaje odporne na zachlapanie. Uszczelnienie panelu nie zwalnia z ochrony tylnej elektroniki przed wilgocią. Projektant powinien dobrać zakres, zabezpieczyć wejście i sprawdzić wspólne odniesienia napięć przed uruchomieniem. Miernik nadaje się do zasilaczy, urządzeń przenośnych i pulpitów, w których LCD ma być czytelny zarówno przy świetle dziennym, jak i po włączeniu podświetlenia.
