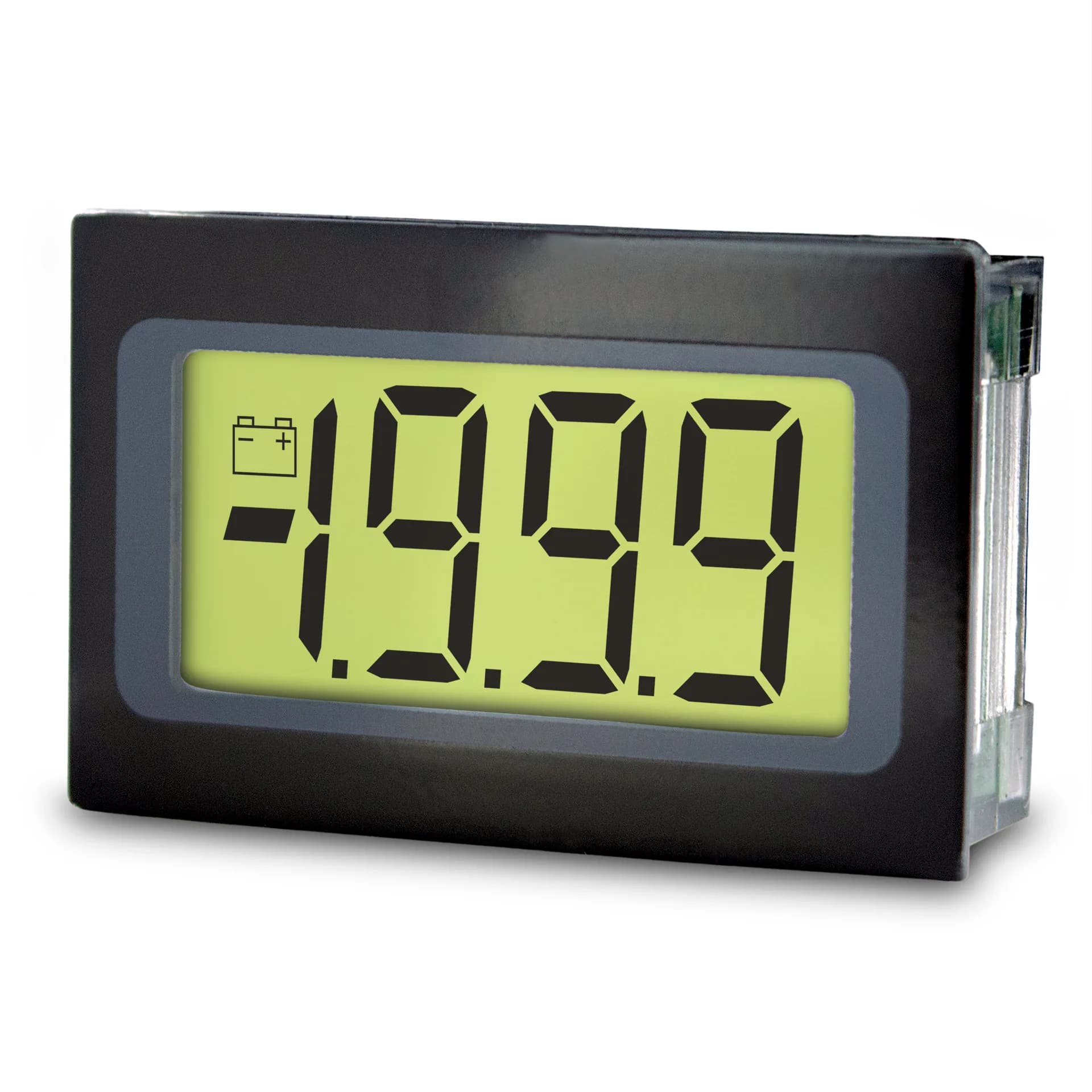

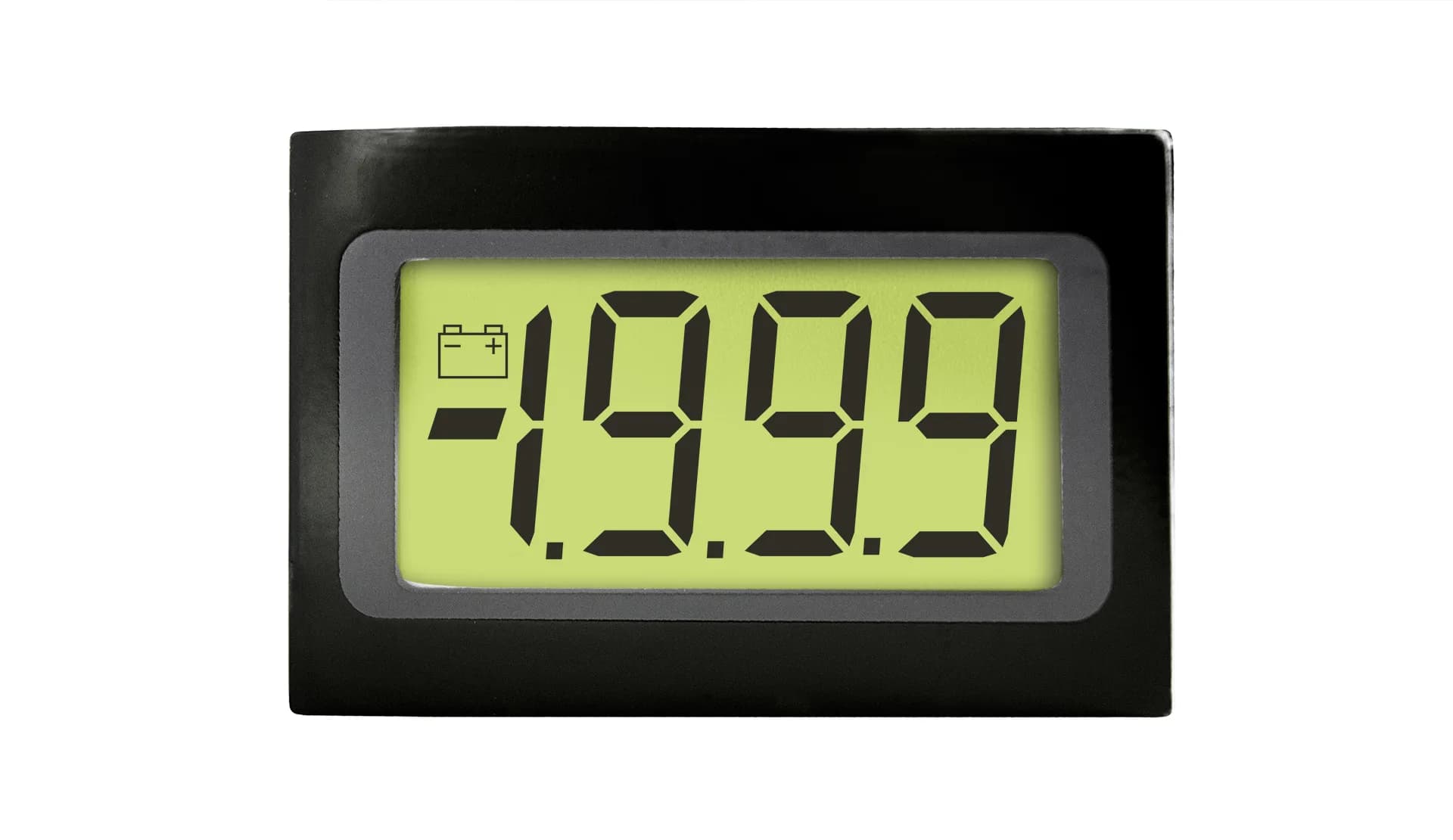

Woltomierz panelowy Lascar SP 200 – niskoprofilowy wyświetlacz LCD

Kiedy przestrzeń za płytą czołową jest ograniczona, Lascar SP 200 pozwala dodać lokalny odczyt bez stosowania głębokiego przyrządu. Jest to bardzo niski moduł panelowy z wyświetlaczem LCD, przeznaczony do wbudowania w urządzenie projektowane przez użytkownika. Po właściwym osadzeniu w panelu jego czoło jest odporne na zachlapanie. Takie wykonanie pasuje do przenośnych testerów, małych zasilaczy i pulpitów, w których mechanika ma równie duże znaczenie jak czytelność wskazania.

SP 200 nie jest samodzielnym miernikiem warsztatowym. Projektant odpowiada za połączenie wejścia, zasilanie, skalowanie oraz zachowanie wymaganych odstępów elektrycznych w urządzeniu nadrzędnym. Wyświetlacz LCD ma podświetlenie, automatyczne zerowanie i automatyczne rozpoznawanie polaryzacji; położenie punktów dziesiętnych ustala się przez właściwe połączenia. Wbudowany generator ujemnej szyny umożliwia pomiar sygnału odniesionego do masy własnego zasilania, ale nie tworzy separacji galwanicznej.

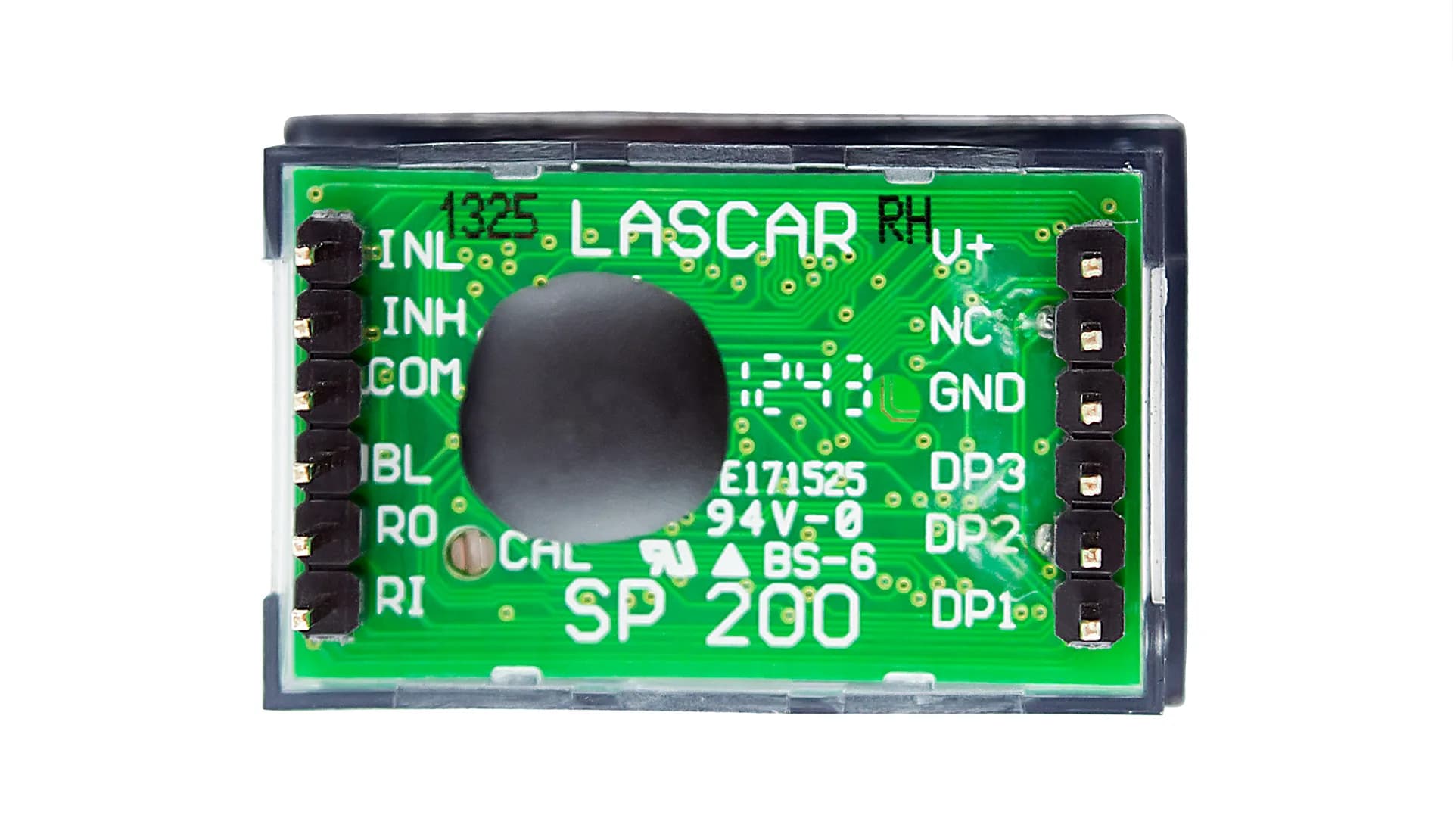

Przed wykonaniem płytki warto zestawić oznaczenie SP 200 z aktualnym rysunkiem wyprowadzeń producenta. Trzeba również przewidzieć właściwe uszczelnienie i podparcie modułu, ponieważ deklaracja odporności na zachlapanie dotyczy prawidłowej zabudowy czoła, a nie luźnego podzespołu. Po takiej weryfikacji wskaźnik może prezentować napięcie zasilania, wartość z przygotowanego dzielnika albo sygnał przeliczony przez zewnętrzny obwód. Jego atutem pozostaje oszczędna forma: czytelny LCD mieści się w bardzo płaskiej konstrukcji panelowej.
