Woltomierz OEM Lascar OEM 1B-LED – diodowy LED 200 mV

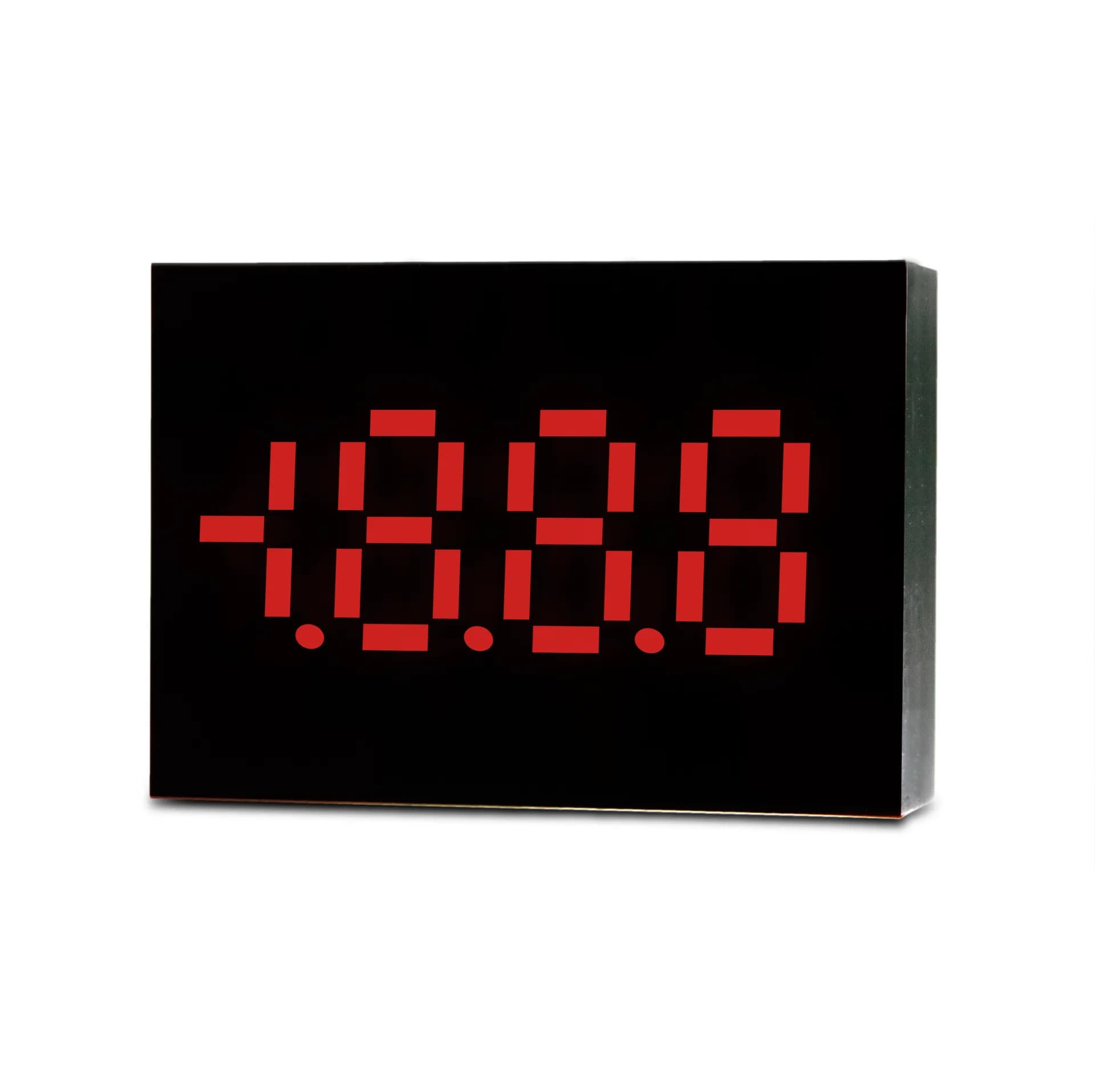

Wyraźne czerwone cyfry w bardzo małym module pozwalają dodać lokalny odczyt nawet do zwartej obudowy: Lascar OEM 1B-LED jest woltomierzem z czerwonym wyświetlaczem LED o układzie 3½ cyfry i pełnym zakresie wejściowym 200 mV DC. Znaki mają wysokość 8 mm, a trzy wybierane pozycje punktu dziesiętnego umożliwiają dopasowanie zapisu do skali zewnętrznego toru. Moduł jest zmontowany i przetestowany, lecz pozostaje komponentem do włączenia w kompletne urządzenie.

Wariant z wyświetlaczem LED służy do jasnego odczytu w oświetlonym pulpicie. Dokładność całkowita wynosi typowo 0,05%, z wartością graniczną 0,1% i tolerancją ±1 zliczenia, a wynik jest próbkowany 2,5 raza na sekundę. Zasilanie 4,75–5,25 V DC oraz pobór prądu typowo 50 mA trzeba uwzględnić przy projektowaniu źródła energii. Zakres temperatury pracy od 0 do 50°C opisuje warunki samego modułu, nie całej obudowy ani czujnika przyłączonego do wejścia.

Dwa rzędy wyprowadzeń pozwalają wlutować OEM 1B-LED bez dodatkowych złączy przewodowych. Wejście ma charakter różnicowy, a samoczynne zerowanie i wskazanie polaryzacji upraszczają prezentację wyniku. Dla zakresów innych niż 200 mV konstruktor musi zaprojektować dzielnik lub bocznik, przeprowadzić kalibrację i zachować ograniczenia napięć względem szyn zasilania. Na pinach nie wolno przekraczać 60 V DC; zgodność finalnego przyrządu z EN 61010 zależy od izolacji, obudowy, skalowania oraz ochrony zastosowanej przez integratora.
