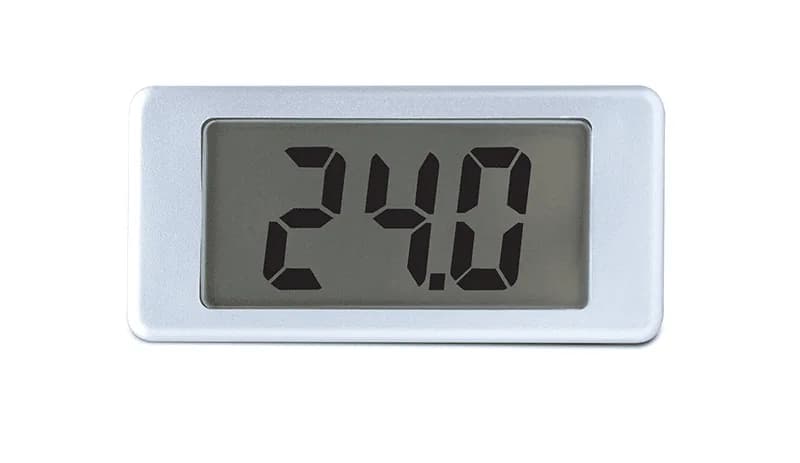

Woltomierz dwuprzewodowy Lascar EMV 1200 – 4–25 V DC

Dwa przewody wystarczają, aby jednocześnie zasilić wskaźnik i doprowadzić do niego mierzone napięcie: Lascar EMV 1200 jest trzycyfrowym woltomierzem LCD do jednopunktowego montażu. Zakres prawidłowego wskazania obejmuje od 4 do 25 V DC, a rozdzielczość wynosi 100 mV. Moduł rozpoznaje napięcia poza użytecznym przedziałem i wyświetla odpowiednio komunikat niskiej albo wysokiej wartości, zamiast przedstawiać ich jako pełnoprawny wynik pomiaru.

W zastosowaniach kompaktowej kontroli napięcia operator otrzymuje cyfry o wysokości 12,5 mm i odświeżanie 3 razy na sekundę. Typowy błąd całkowity wynosi 0,2 V z tolerancją ±1 zliczenia, a określona temperatura pracy mieści się między 0 i 50°C. Zabezpieczenie przed odwrotną polaryzacją działa do 30 V przez maksymalnie 30 sekund, dlatego nie może zastępować właściwej ochrony instalacji. Napięcie zasilające może znajdować się w granicach 3–50 V DC, lecz wiarygodny odczyt pozostaje ograniczony do 4–25 V DC.

Obudowa EMV 1200 przechodzi przez pojedynczy otwór 5,5 mm, a dwa przewody biegną przez gwintowany trzpień do wnętrza urządzenia. Uszczelka założona od tyłu daje ochronę przed zachlapaniem po poprawnym skręceniu zestawu; nakrętki nie należy dociskać nadmiernie. W instalacjach narażonych na przepięcia, zwłaszcza w układach akumulatorowych, trzeba zastosować ochronę odpowiednią do środowiska. Napięcie na przewodach nie może przekroczyć 60 V DC, a zgodność całego wyrobu z EN 61010 zależy od projektu obudowy, izolacji i połączeń.
