Woltomierz panelowy Lascar EMV 1125 – wejście 200 mV

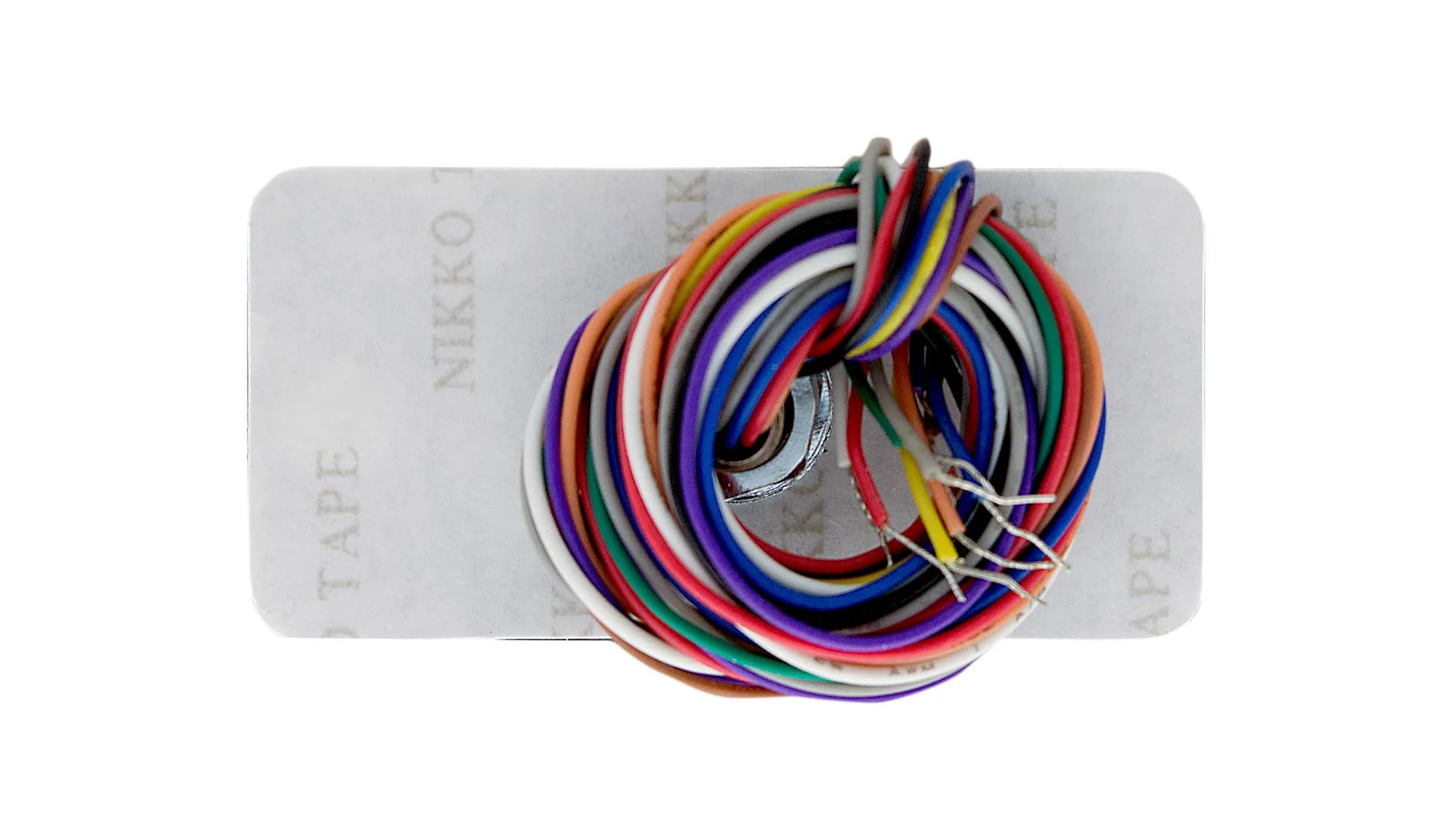

Lascar EMV 1125 upraszcza dodanie precyzyjnego odczytu do obudowy, ponieważ do zamocowania jego okrągłego korpusu wystarcza pojedynczy otwór 5,5 mm. Moduł jest woltomierzem LCD o pełnym zakresie wejściowym 200 mV i wysokości cyfr 12,5 mm. Dziesięć przewodów wyprowadzonych przez pusty gwintowany trzpień udostępnia zasilanie, wejście różnicowe, kalibrację oraz wybór położenia punktu dziesiętnego. Samoczynne zerowanie, automatyczne wskazanie polaryzacji i ostrzeżenie o niskim napięciu tworzą funkcjonalny rdzeń lokalnego wskaźnika.

Pełny zakres 200 mV pozwala włączyć EMV 1125 za odpowiednio zaprojektowanym dzielnikiem, bocznikiem albo wyjściem czujnika. Typowy całkowity błąd wynosi 0,05%, a wartość graniczna 0,1% z tolerancją ±1 zliczenia; wynik jest odświeżany 3 razy na sekundę. Moduł pracuje przy zasilaniu od 7,5 do 15 V DC i w temperaturze od 0 do 50°C. Konstruktor może wybrać jedną z 3 pozycji punktu dziesiętnego, pamiętając, że samo przesunięcie przecinka nie zmienia elektrycznego zakresu wejścia.

W komplecie przewidziano gumową uszczelkę, która po poprawnym dociśnięciu zapewnia ochronę przed zachlapaniem. Montaż obejmuje przełożenie trzpienia i przewodów przez panel, założenie podkładki oraz dokręcenie nakrętki bez nadmiernej siły. Osobna płytka zaciskowa T/BLK-4 może uprościć skalowanie, kalibrację i prowadzenie przewodów, lecz należy ją dobierać jako zgodny element układu. Na wyprowadzeniach nie wolno przekraczać 60 V DC, a obudowa, izolacja i środki wymagane przez EN 61010 muszą zostać zapewnione w gotowym urządzeniu.
