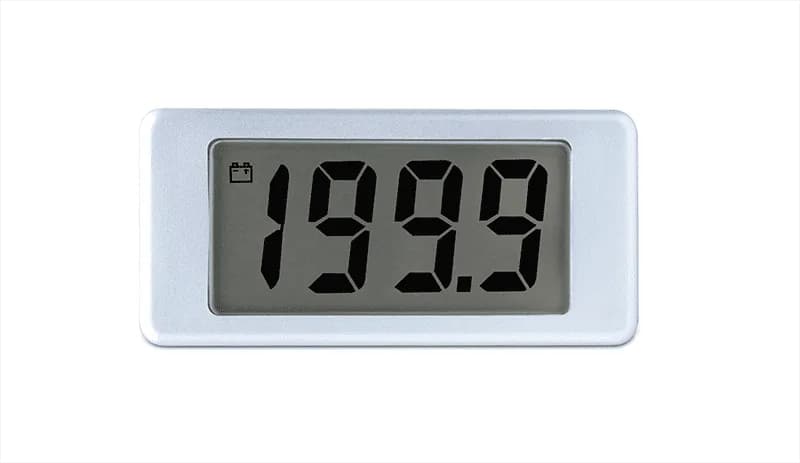

Woltomierz panelowy Lascar EMV 1025S-21 – 20 V DC

Jedno miejsce dziesiętne daje praktyczny kompromis między skalą a czytelnością: Lascar EMV 1025S-21 to cyfrowy woltomierz LCD przeznaczony do montażu w panelu przez pojedynczy okrągły otwór. Konfiguracja lokalnej kontroli akumulatora ma fabryczny zakres 20 V DC oraz jedną pozycję punktu dziesiętnego, dlatego format wskazania wybiera się już przez dobór właściwego numeru katalogowego. W rozwiązaniu lokalnej kontroli akumulatora cyfry mają wysokość 12,5 mm, a 3 przewody połączeniowe przechodzą przez pusty gwintowany trzpień montażowy. Dla lokalnej kontroli akumulatora samoczynne zerowanie, automatyczne rozpoznawanie polaryzacji i ostrzeżenie o niskim napięciu ułatwiają budowę czytelnego lokalnego odczytu.

Wynik lokalnej kontroli akumulatora jest odświeżany 3 razy na sekundę. W dokumentacji lokalnej kontroli akumulatora typowy błąd wynosi 0,1% z tolerancją ±2 zliczeń, a zakres temperatury pracy obejmuje od 0 do 50°C. Układ lokalnej kontroli akumulatora wymaga zasilania od 3,5 do 7 V DC; źródło energii, skalowanie i sposób prowadzenia masy trzeba uwzględnić w projekcie gotowego urządzenia. Fabryczne położenie punktu dziesiętnego w lokalnej kontroli akumulatora porządkuje prezentację wyniku, lecz nie zmienia elektrycznych ograniczeń wejścia.

Do osadzenia wskaźnika w lokalnej kontroli akumulatora wystarcza otwór 5,5 mm. Gwintowany trzpień, podkładka, nakrętka i gumowa uszczelka pozwalają zamocować lokalnej kontroli akumulatora bez dużego prostokątnego wycięcia oraz zapewnić ochronę frontu przed zachlapaniem po prawidłowym skręceniu. Napięcie na wyprowadzeniach lokalnej kontroli akumulatora nie może przekroczyć 60 V DC, również wtedy, gdy skala wskazania jest wyższa; wymagane dzielniki, izolacja i ochrona pozostają częścią projektu integratora. Model przeznaczony dla lokalnej kontroli akumulatora jest komponentem do bezpiecznej zabudowy, a zgodność kompletnego wyrobu z EN 61010 zależy od obudowy i całego układu.
