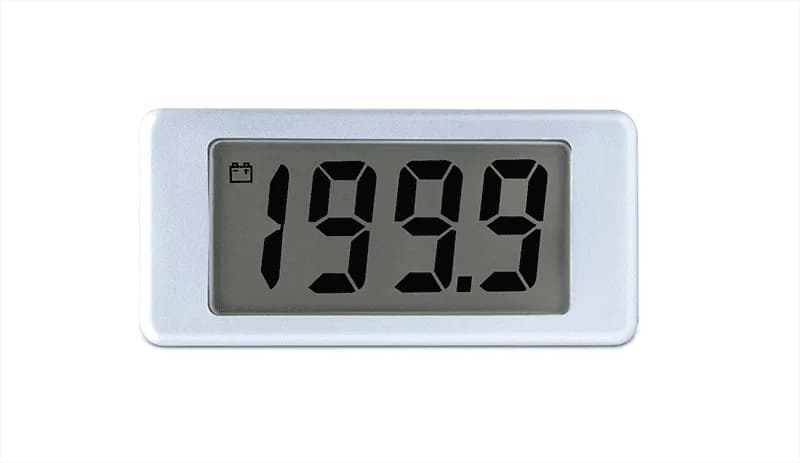

Woltomierz panelowy Lascar EMV 1025S-10 – pełna skala 2 V

Zakres 2 V DC od razu wbudowano w wariant Lascar EMV 1025S-10. Pierwsza cyfra sufiksu wskazuje skalowanie 2 V pełnej skali, natomiast końcowe 0 oznacza brak punktu dziesiętnego. Dzięki temu model różni się elektrycznie od odmiany o pełnej skali 200 mV, mimo wspólnej obudowy. Wyświetlacz LCD ma cyfry 12,5 mm, automatyczne zerowanie i automatyczną polaryzację. Typowy błąd całkowity wynosi 0,1% z tolerancją ±2 zliczeń, liniowość ±1 zliczenie, a próbkowanie 3 razy na sekundę.

Wskaźnik pracuje od 0 do +50°C i jest zasilany napięciem od 3,5 do 7,0 V DC, typowo 5 V DC. Do panelu wystarczy otwór 5,5 mm; gwintowany trzpień, trzy przewody, uszczelka, podkładka i nakrętka tworzą kompaktowy montaż. Po prawidłowym złożeniu front jest odporny na zachlapanie. Układ sygnalizuje niski poziom zasilania, co ułatwia obsługę instalacji z ograniczonym źródłem energii.

Brak punktu dziesiętnego dotyczy prezentacji wybranej dla wersji 10 i powinien odpowiadać opisowi jednostki na panelu. Dalsze skalowanie jest możliwe według dokumentacji, ale wymaga rezystorów oraz kalibracji. Napięcie na pinach nie może przekroczyć 60 V DC, a urządzenie końcowe należy projektować z uwzględnieniem EN 61010. EMV 1025S-10 jest właściwy, gdy wejście 2 V ma być pokazane jako bezprzecinkowa wartość procesu, bez budowania od podstaw dzielnika dla bazowego wariantu 200 mV.
