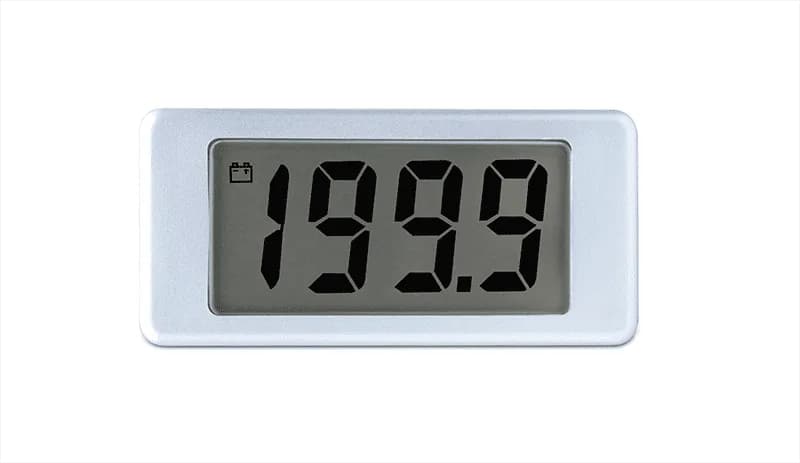

Woltomierz panelowy Lascar EMV 1025S-03 – 200 mV z punktem DP3

Trzecia pozycja przecinka definiuje sposób prezentacji w Lascar EMV 1025S-03. Tor jest fabrycznie skalowany do 200 mV DC pełnej skali, a wariant DP3 pokazuje wartość z punktem w trzecim położeniu. Wyświetlacz LCD ma cyfry 12,5 mm, sam ustala zero i rozpoznaje polaryzację sygnału. Typowy błąd całkowity to 0,1% z tolerancją ±2 zliczeń, natomiast liniowość wynosi ±1 zliczenie. Próbkowanie 3 razy na sekundę daje spokojny, czytelny odczyt dla panelowego wskaźnika.

Do zamontowania potrzebny jest jeden otwór o średnicy 5,5 mm. Przez pusty gwintowany trzpień przechodzą trzy przewody, a moduł mocuje się podkładką i nakrętką. Gumowa uszczelka tworzy ochronę przed zachlapaniem od strony operatora. Wskaźnik jest zasilany od 3,5 do 7,0 V DC, przy wartości typowej 5 V DC, i pracuje od 0 do +50°C. Funkcja ostrzegania o niskim zasilaniu sygnalizuje warunek wymagający obsługi.

DP3 jest konfiguracją wyświetlania, nie obietnicą rozdzielczości całego systemu po zewnętrznym skalowaniu. Jeżeli 200 mV ma reprezentować inną wielkość, projektant musi dobrać rezystory, jednostkę na panelu i procedurę kalibracji. Piny modułu nie mogą otrzymać więcej niż 60 V DC, a gotowy produkt powinien uwzględnić wymagania EN 61010. EMV 1025S-03 najlepiej pasuje do interfejsu, który z góry przewiduje trzy pozycje po przecinku i potrzebuje identycznego układu wskazania w serii urządzeń.
