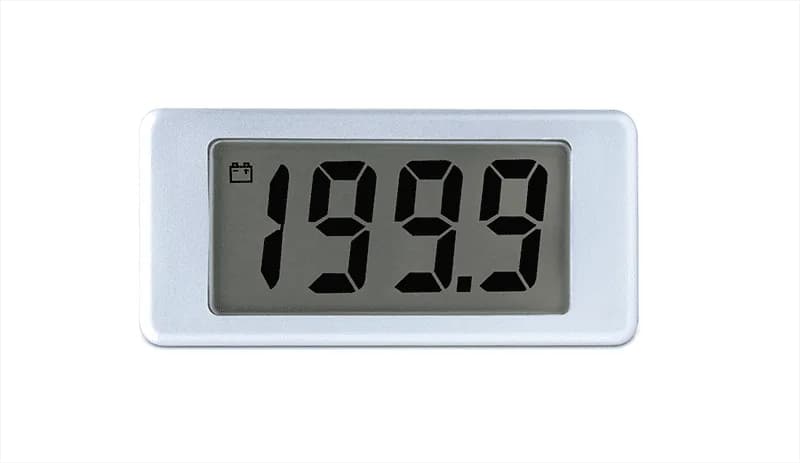

Woltomierz panelowy Lascar EMV 1025S-02 – 200 mV z punktem DP2

Druga pozycja punktu dziesiętnego jest cechą wariantu Lascar EMV 1025S-02. Fabryczne skalowanie pozostaje na poziomie pełnej skali 200 mV DC, natomiast oznaczenie DP2 określa sposób pokazania liczby. Wyświetlacz LCD ma wysokość cyfr 12,5 mm, automatyczne zero i automatyczną polaryzację. Typowy błąd całkowity wynosi 0,1% z dodatkiem ±2 zliczeń, liniowość ±1 zliczenie, a szybkość odświeżania 3 odczyty na sekundę. Takie ustawienie jest przeznaczone do aplikacji, w której dwie pozycje po przecinku odpowiadają oczekiwanej skali procesu.

EMV 1025S-02 montuje się bez prostokątnego wycięcia: przez otwór 5,5 mm przechodzi gwintowany trzpień z trzema przewodami. Uszczelka pomiędzy modułem a panelem zapewnia frontową ochronę przed zachlapaniem, gdy nakrętka jest dokręcona bez nadmiernego nacisku. Zakres zasilania wynosi od 3,5 do 7,0 V DC, typowo 5 V DC. Urządzenie pracuje od 0 do +50°C, a ostrzeżenie o niskim zasilaniu pomaga rozpoznać warunek mogący wpłynąć na odczyt.

Pozycja przecinka jest ustalona dla tego numeru katalogowego; nie oznacza automatycznej konwersji jednostki ani innego wejścia niż 200 mV. Rozszerzenie zakresu wymaga rezystorów skalujących oraz ponownej kalibracji. Producent ogranicza napięcie na pinach do 60 V DC i odsyła do EN 61010 przy projektowaniu całego urządzenia. Model 02 warto wybrać wtedy, gdy interfejs produktu wymaga dwóch miejsc dziesiętnych i ma pozostać spójny w każdej sztuce bez dodatkowej konfiguracji montażowej.
