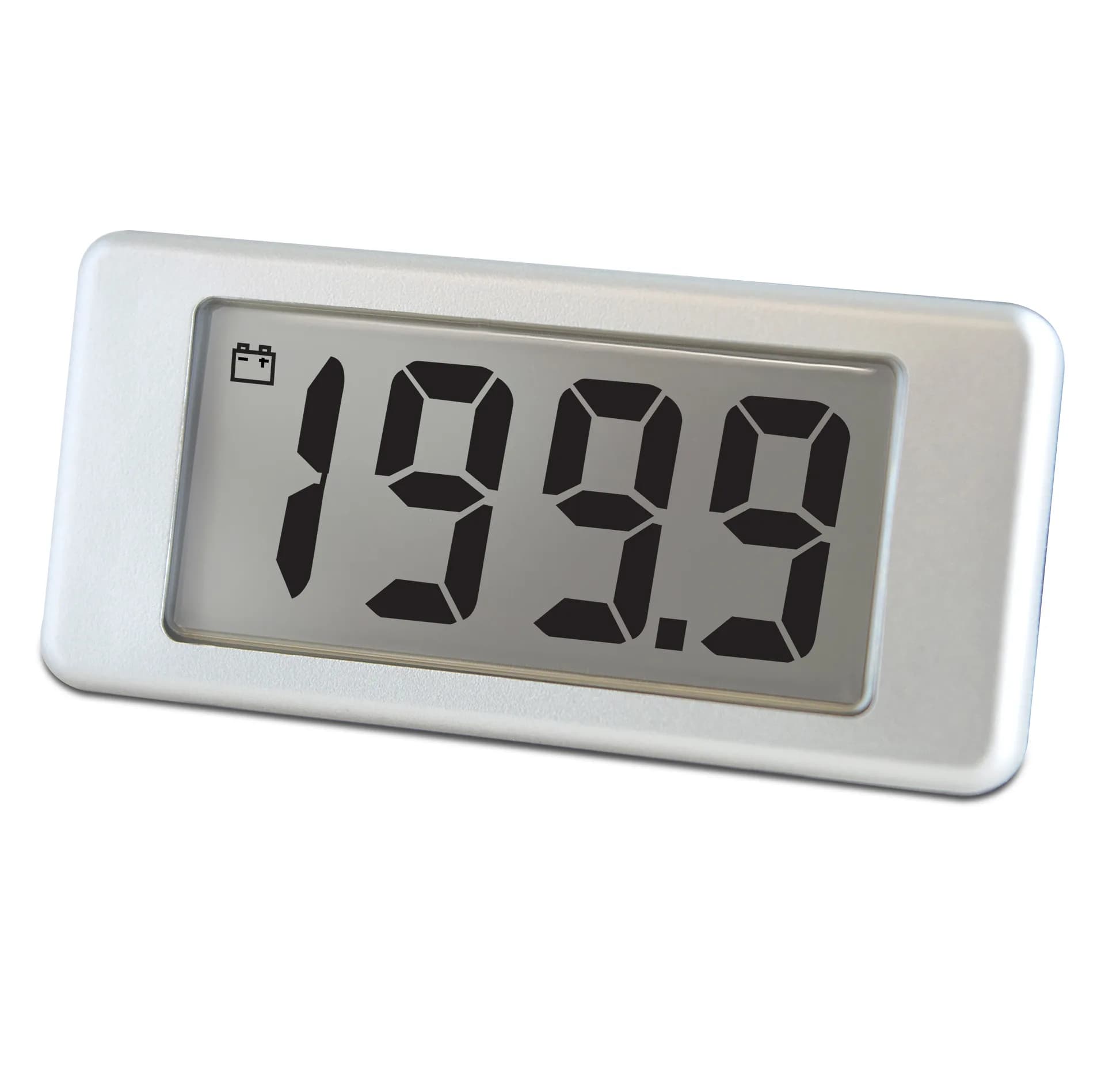

Woltomierz panelowy Lascar EMV 1025S-01 – 200 mV i jeden przecinek

Jeden punkt dziesiętny jest fabrycznie wybrany w Lascar EMV 1025S-01. Wariant ma pełną skalę 200 mV DC i wyświetlacz LCD 3,5 cyfry o wysokości 12,5 mm. Konfiguracja DP1 ustawia przecinek w pierwszej dostępnej pozycji, dlatego prezentacja różni się od odmiany bez przecinka mimo wspólnego toru wejściowego. Automatyczne zerowanie i automatyczna polaryzacja upraszczają odczyt dodatnich oraz ujemnych sygnałów. Typowy błąd całkowity wynosi 0,1% z tolerancją ±2 zliczeń, a liniowość ±1 zliczenie.

Wskaźnik próbkuje 3 razy na sekundę i pracuje od 0 do +50°C. Do zasilania potrzebuje od 3,5 do 7,0 V DC, z wartością typową 5 V DC. W panelu wykonuje się tylko jeden otwór o średnicy 5,5 mm; gwintowany trzpień przenosi moduł i trzy przewody na tył obudowy. Dołączona uszczelka chroni front przed zachlapaniem po prawidłowym dociśnięciu podkładką i nakrętką. Wbudowane ostrzeżenie informuje o niskim napięciu zasilania.

DP1 zmienia położenie przecinka, ale nie wartość pełnej skali wejścia. Jeśli aplikacja ma pokazywać inne napięcie albo prąd, trzeba zastosować właściwe rezystory skalujące i ponownie skalibrować moduł. Napięcia na pinach nie mogą przekraczać 60 V DC, a projekt urządzenia powinien spełniać właściwe części EN 61010. EMV 1025S-01 nadaje się do kompaktowego panelu, w którym jeden przecinek odpowiada jednostce procesu i powinien pozostać stały bez konfiguracji użytkownika po montażu.
