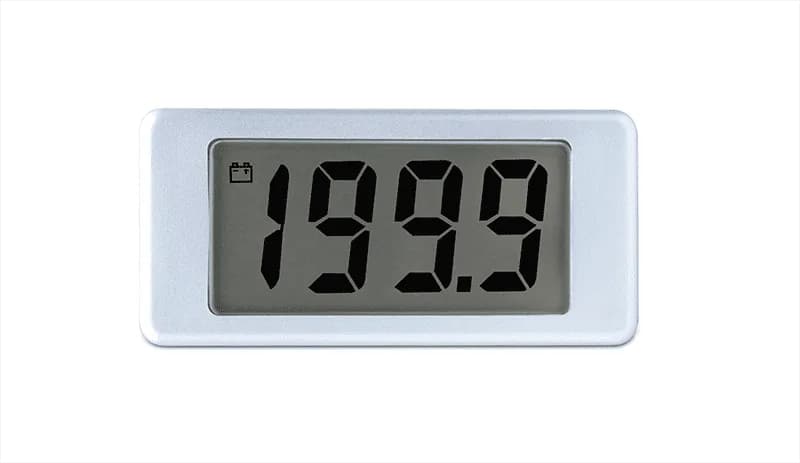

Woltomierz panelowy Lascar EMV 1025S-00 – 200 mV bez przecinka

Wartość całkowitą bez punktu dziesiętnego prezentuje Lascar EMV 1025S-00. Pierwsza cyfra sufiksu oznacza fabryczne skalowanie do pełnej skali 200 mV DC, a druga wybór bez przecinka. Moduł wykorzystuje wyświetlacz LCD o wysokości cyfr 12,5 mm, automatyczne zerowanie oraz automatyczną polaryzację. Typowy błąd całkowity wynosi 0,1% z uwzględnieniem ±2 zliczeń, liniowość ±1 zliczenie, a próbkowanie 3 razy na sekundę. Wariant jest przeznaczony do zastosowań, w których zewnętrzna interpretacja skali nie wymaga części dziesiętnej.

Obudowa upraszcza zabudowę: w panelu wystarczy otwór 5,5 mm, przez który przechodzi gwintowany trzpień i trzy przewody. Po założeniu uszczelki, podkładki i nakrętki moduł jest chroniony od frontu przed zachlapaniem. Przewody odpowiadają za dodatnie zasilanie, masę i dodatnie wejście pomiarowe odniesione do masy. Zasilanie obejmuje od 3,5 do 7,0 V DC, typowo 5 V DC. Dopuszczalna temperatura pracy modułu mieści się w przedziale od 0 do +50°C, a wskaźnik sygnalizuje niski poziom zasilania.

Oznaczenie 200 mV opisuje pełną skalę wejściową, nie dopuszczalne napięcie całej instalacji. Producent przewiduje skalowanie rezystorami i późniejszą kalibrację, ale wejścia pinów nie mogą przekraczać 60 V DC, a urządzenie końcowe powinno uwzględniać odpowiednie części EN 61010. EMV 1025S-00 sprawdzi się jako prosty panelowy odczyt sygnału analogowego bez przecinka, szczególnie gdy wartość ma być opisana osobną etykietą jednostki lub wynikać z zewnętrznego przetwornika.
