Woltomierz panelowy Lascar EM32-1B – LCD 3,5 cyfry i front IP67

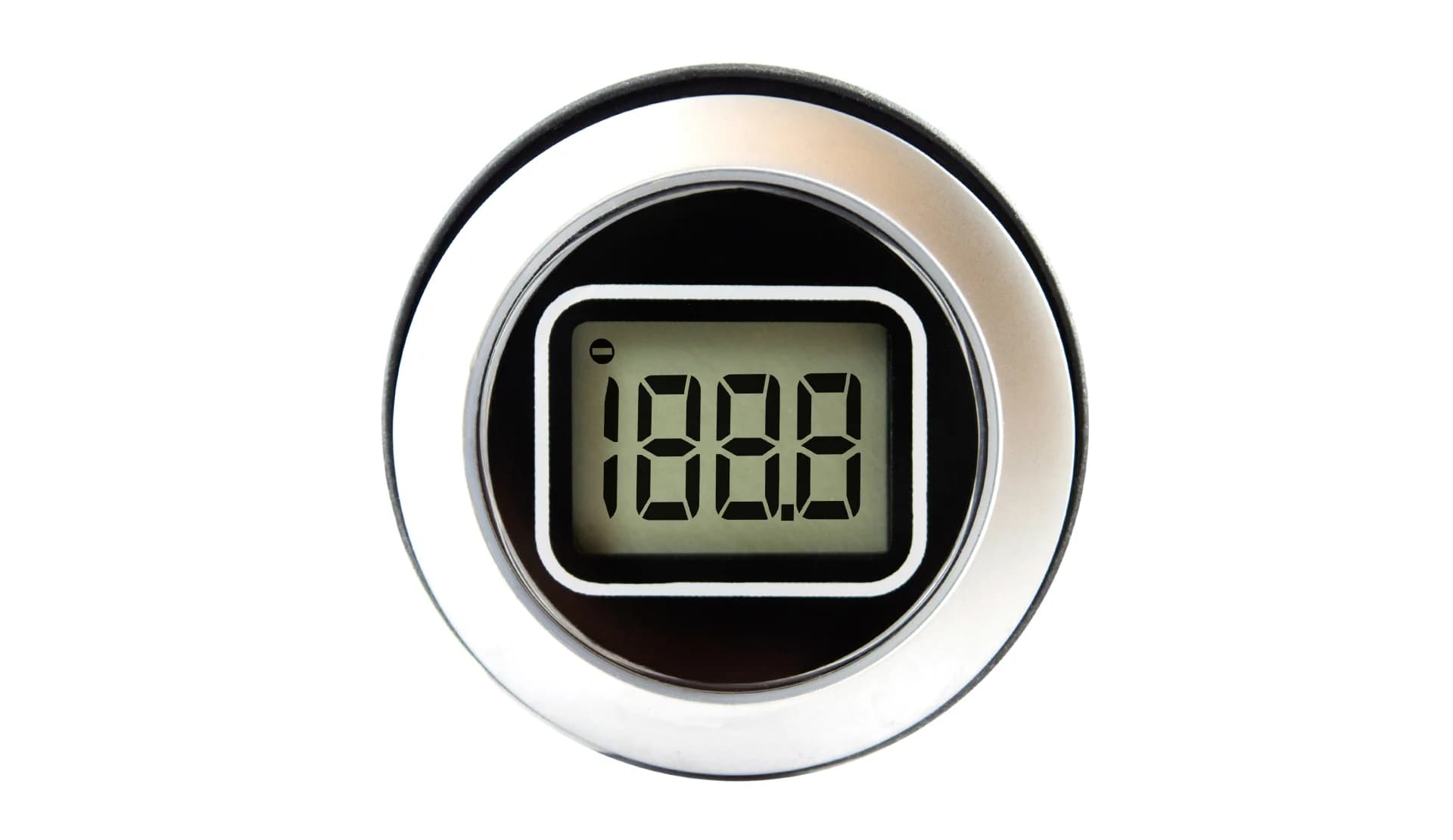

Czytelny pomiar napięcia można wbudować w pulpit za pomocą Lascar EM32-1B. Woltomierz ma wyświetlacz LCD 3,5 cyfry o wysokości 8 mm, automatyczne zerowanie i automatyczne rozpoznawanie polaryzacji. Bazowy odczyt pełnej skali wynosi 200 mV DC, a trzy wybierane punkty dziesiętne pozwalają dopasować prezentację wartości do układu skalującego. Typowy błąd całkowity określono jako 0,1%, liniowość jako +1 zliczenie, a częstotliwość próbkowania jako 2,5 odczytu na sekundę.

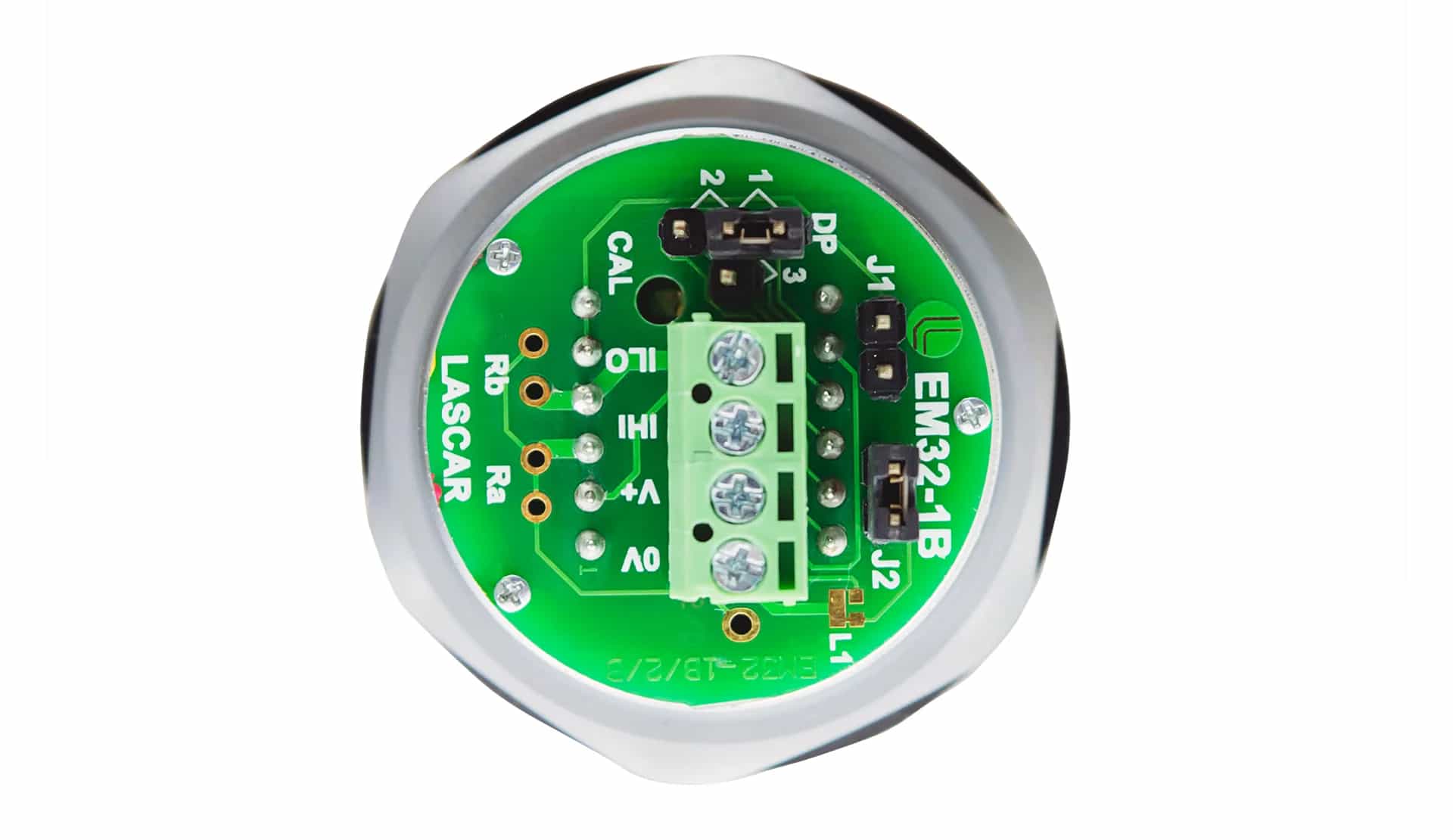

Moduł montuje się w okrągłym wycięciu o średnicy 32,5 mm i mocuje nakrętką. Zaciski śrubowe oraz zworki ograniczają potrzebę lutowania podczas podstawowej instalacji. Z uszczelką umieszczoną pomiędzy frontem a panelem wskaźnik uzyskuje ochronę czołową IP67 i NEMA 4X. Moduł jest przeznaczony do pracy w temperaturze od 0 do +50°C. Domyślne ustawienie zasilania obejmuje od 3,5 do 6,5 V DC; po zmianie konfiguracji zworki moduł może pracować od 7,5 do 14,0 V DC, lecz zmieniają się wtedy warunki odniesienia wejścia.

Producent ogranicza napięcie doprowadzone do pinów modułu do 60 V DC i wymaga uwzględnienia odpowiednich części EN 61010 w urządzeniu końcowym. Skalowanie do wyższych napięć lub prądów wymaga właściwych rezystorów i ponownej kalibracji, dlatego nie należy utożsamiać bazowych 200 mV z gotowym zakresem każdej aplikacji. EM32-1B jest przeznaczony do panelowej aparatury, sterowania procesem i zastosowań pojazdowych, gdy projektant świadomie zapewnia zasilanie, izolację i ochronę wejścia.
