Miernik napięcia AC Lascar DPM 970 – pomiar wartości skutecznej

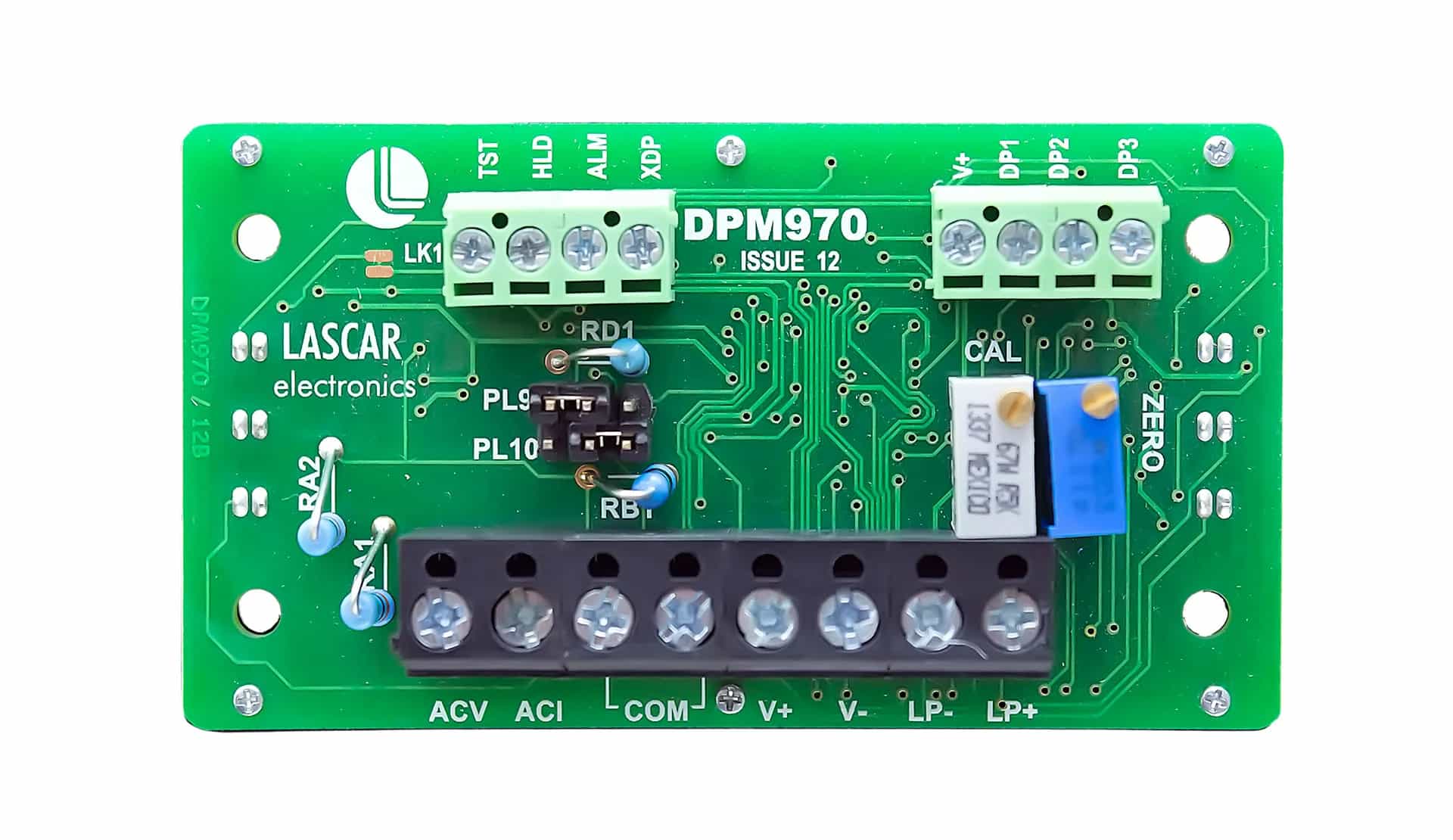

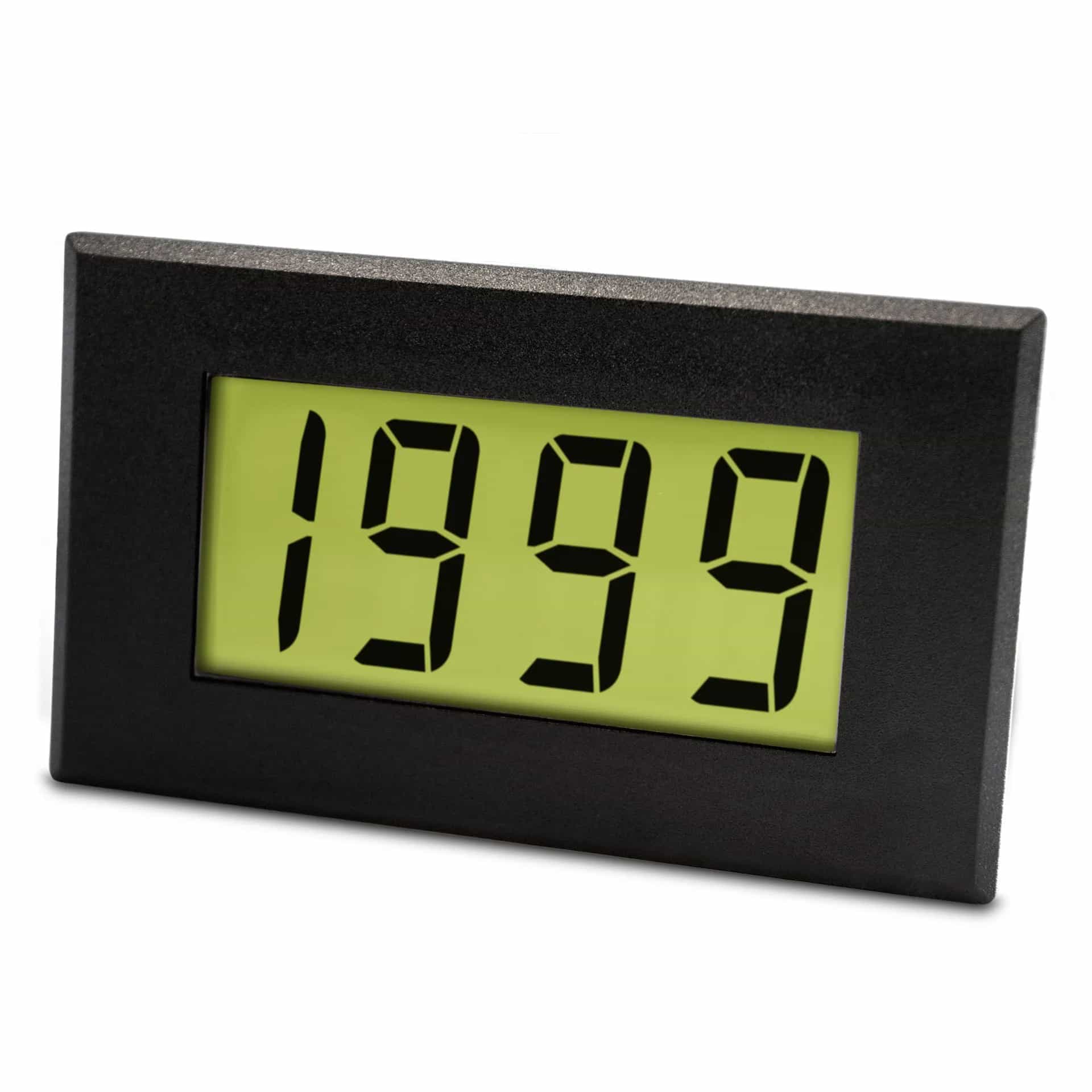

Przebiegi przemienne wymagają pomiaru wartości skutecznej, a Lascar DPM 970 realizuje taki odczyt napięcia lub prądu AC w module panelowym. Ekran LCD 3½ cyfry ma znaki 19 mm, podświetlenie LED i funkcję zatrzymania ostatniego wskazania. Standardowa konfiguracja obejmuje pełny zakres 500 V AC albo 2 mA AC, zależnie od połączenia i elementów skalujących. Zaciski śrubowe ułatwiają trwałą zabudowę, a wieloobrotowe regulatory zera i skali pozwalają przeprowadzić kalibrację po zamontowaniu.

Typowa dokładność całkowita wynosi 0,5%, wartość maksymalna 1,5% z tolerancją ±2 zliczeń. DPM 970 wykonuje 3 odczyty na sekundę i mierzy napięcie w paśmie częstotliwości od 15 Hz do 15 kHz. Zasilanie stałe powinno mieścić się w zakresie 7,5–14 V DC, z wartością nominalną 9 V. Moduł pracuje przy temperaturze otoczenia od 0 do 50°C. Przed wyborem konfiguracji prądowej lub napięciowej trzeba sprawdzić schemat, wymagane rezystory i dopuszczalne obciążenie badanego obwodu.

Do czołowego montażu przewidziano otwór 72 × 40 mm. Bezpośrednie wejście napięciowe ma bezpieczną wartość graniczną 500 V wartości skutecznej; pomiary powyżej zakresu wymagają zewnętrznego, odpowiednio zabezpieczonego układu, a nie tylko zmiany rezystora wewnątrz. Integracja zgodna z EN 61010 musi uwzględniać kategorię instalacji, odstępy i osłony gotowego przyrządu. DPM 970 może być użyty do lokalnego odczytu napięcia sieciowego w dopuszczalnym zakresie, prądu przez właściwy tor oraz kontroli wolno zmieniających się parametrów AC z możliwością zamrożenia wyniku.
