Woltomierz LED Lascar DPM 959B – czerwone cyfry 19 mm

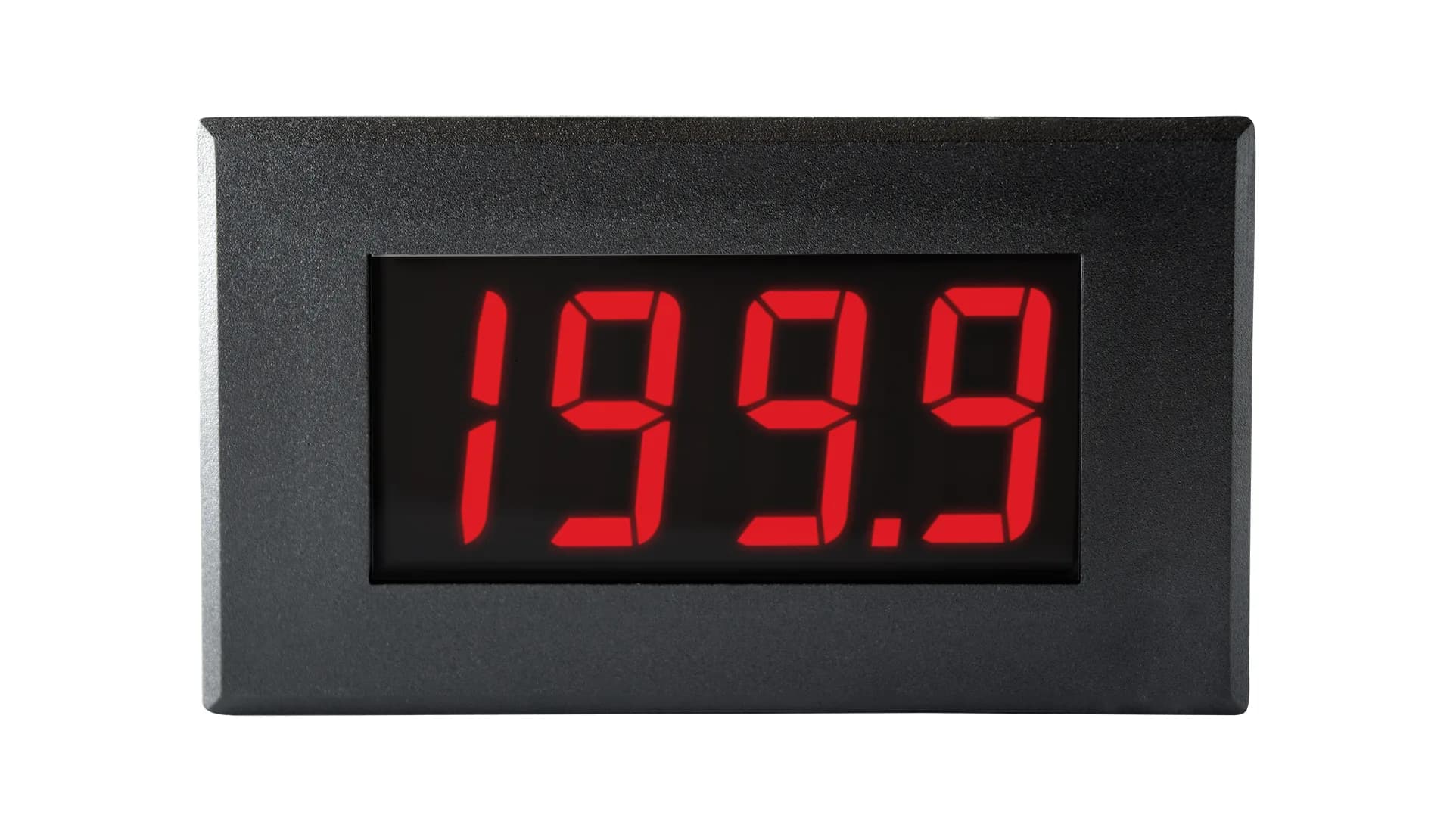

Zamiast ciekłokrystalicznego pola Lascar DPM 959B wykorzystuje czerwony wyświetlacz LED o wysokości cyfr 19 mm. Moduł 3½ cyfry ma pełny zakres wejściowy 200 mV DC, automatyczne zerowanie oraz automatyczne wskazanie polaryzacji. Czerwony filtr czołowy zwiększa kontrast znaków, a wybierane punkty dziesiętne umożliwiają dopasowanie zapisu do zewnętrznego skalowania. Wejście można skonfigurować jako tryb niesymetryczny, różnicowy, ilorazowy lub pływający, zgodnie z wymaganiami projektu i schematem producenta.

Dokładność całkowita wynosi 0,1% z tolerancją ±1 zliczenia, a ekran jest aktualizowany 2,5 raza na sekundę. DPM 959B wymaga stabilnego zasilania 4,75–5,25 V. Typowy pobór prądu wynosi 50 mA, zaś maksymalny 90 mA, dlatego źródło powinno mieć odpowiednią wydajność i zapas dla wszystkich segmentów LED. Zakres temperatury pracy to 0–50°C. Większy zakres napięcia albo wskazanie prądu wymaga zewnętrznego dzielnika lub bocznika dobranego do wejścia 200 mV DC.

Otwór panelowy ma 72 × 40 mm. Przewody pomiarowe i przewody zasilania należy prowadzić zgodnie z wybranym trybem wejścia, bez przekraczania 60 V DC na wyprowadzeniach modułu. Warunki EN 61010 muszą zostać spełnione przez całe urządzenie, w tym obudowę i ochronę użytkownika. Producent określa moduł jako zgodny z RoHS oraz dostarcza go po montażu i testach. DPM 959B jest użyteczny w aparaturze, w której czerwone podświetlone znaki mają pozostać czytelne niezależnie od oświetlenia ekranu zewnętrznym źródłem.
