Woltomierz Lascar DPM 950S-EB-W – biały odczyt 19 mm

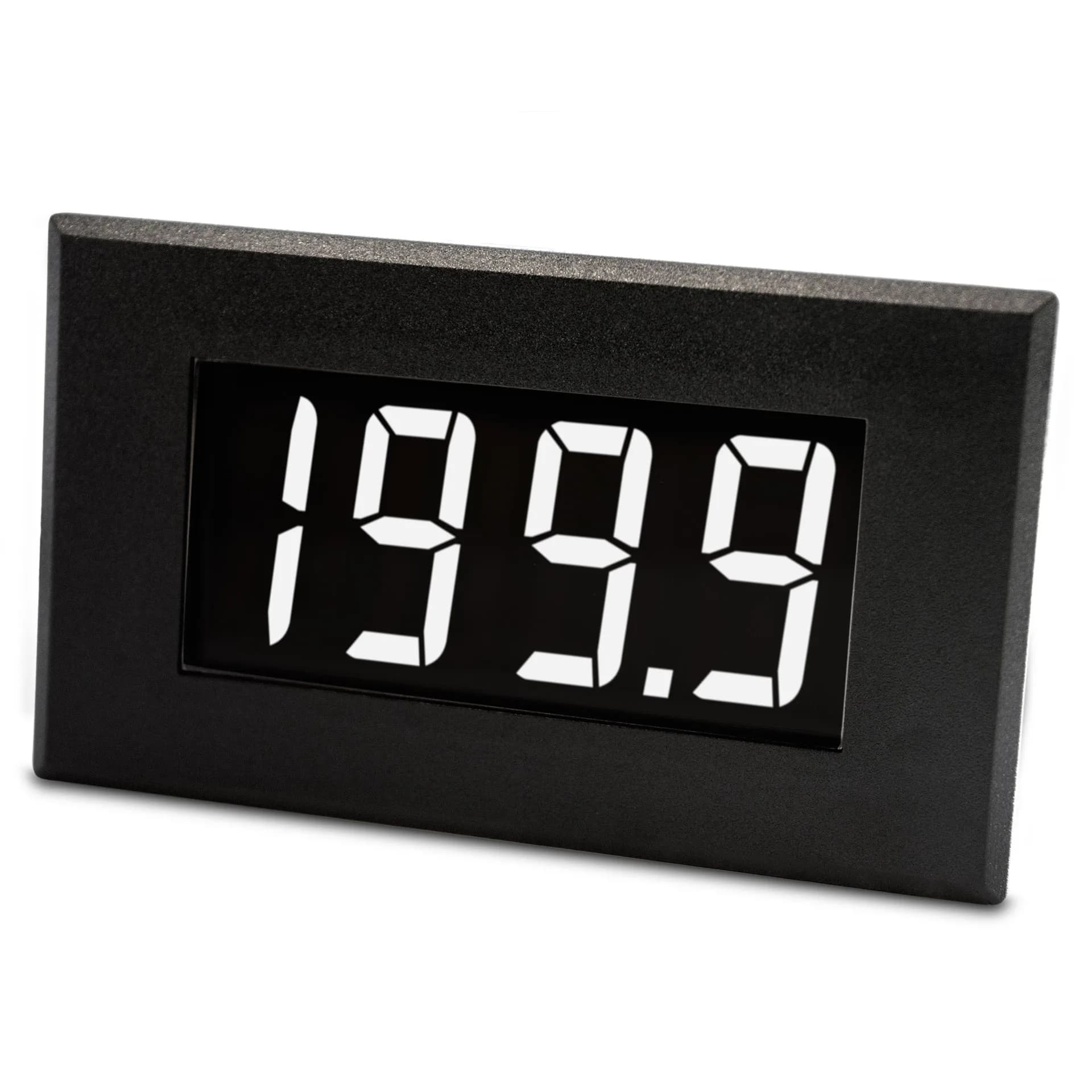

Białe cyfry na czarnym polu tworzą front Lascar DPM 950S-EB-W, dużego jednoszynowego woltomierza do zabudowy panelowej. Ekran LCD 3½ cyfry wykorzystuje znaki o wysokości 19 mm i białe podświetlenie LED. Pełny zakres wejścia wynosi 200 mV DC, a moduł sam realizuje zerowanie oraz wskazanie polaryzacji. Negatywowy obraz jest szczególnie użyteczny w urządzeniach o ciemnym panelu lub tam, gdzie odczyt ma pozostawać widoczny bez włączania oświetlenia zewnętrznego.

DPM 950S-EB-W pracuje przy napięciu zasilania 4,75–7,5 V DC. Przy 5 V i włączonym wyświetlaczu typowy pobór prądu wynosi 50 mA, a maksymalny 90 mA. Wynik jest próbkowany 3 razy na sekundę, zaś dopuszczalna temperatura pracy obejmuje 0–50°C. Konstruktor może wybrać położenie punktu dziesiętnego i zastosować zewnętrzne elementy do skalowania, lecz podstawowe ograniczenie 200 mV DC pozostaje właściwością wejścia. Wspólne zasilanie toru i podświetlenia trzeba prowadzić zgodnie z przypisaniem wyprowadzeń tego modelu.

Wymiar otworu panelowego wynosi 72 × 40 mm, a grubość panelu nie powinna przekroczyć 3 mm. Oprócz miejsca widocznego od frontu należy zapewnić przestrzeń na tylną część modułu i przewody. Napięcie na pinach nie może przekraczać 60 V DC; deklaracja EN 61010 dotyczy poprawnie zintegrowanej konstrukcji z odpowiednimi osłonami. Producent wskazuje zgodność z RoHS. W praktyce model może stać się dużym odczytem napięcia, prądu po zastosowaniu bocznika albo innej wielkości sprowadzonej przez własny tor do 200 mV DC.
