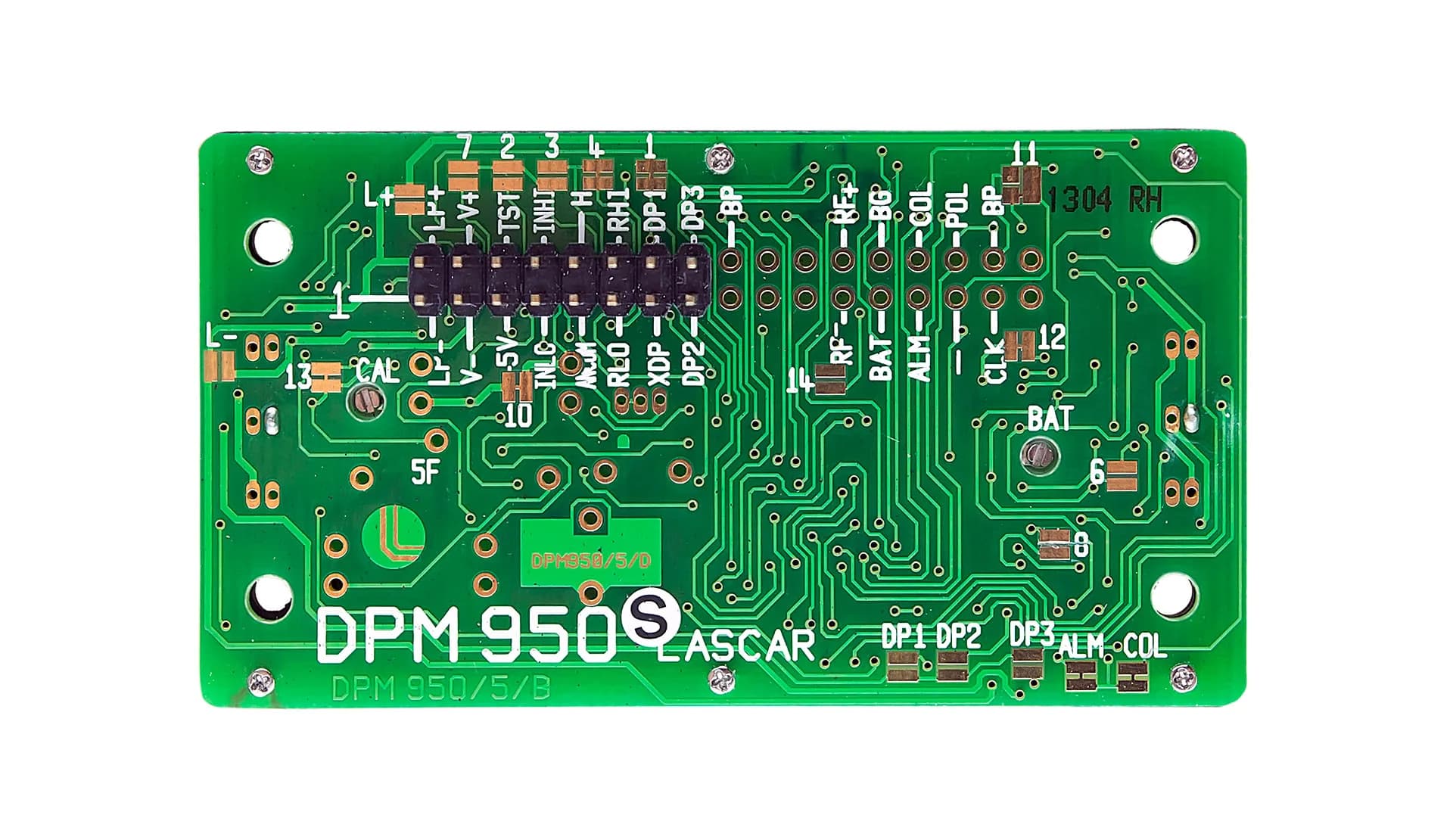

Woltomierz jednoszynowy Lascar DPM 950S – zakres 200 mV DC

Jedna szyna zasilania upraszcza włączenie dużego wyświetlacza w wielu konstrukcjach, a właśnie do takiej pracy przeznaczono Lascar DPM 950S. Moduł mierzy do pełnej wartości 200 mV DC i pokazuje wynik na ekranie LCD 3½ cyfry z cyframi 19 mm. Wbudowany układ tworzy potrzebne wewnętrzne odniesienie, dzięki czemu wariant S różni się sposobem zasilania od podstawowego DPM 950. Podświetlenie LED, automatyczne zerowanie, rozpoznawanie polaryzacji oraz wybierane położenie przecinka składają się na gotowe pole odczytowe dla własnego przyrządu.

Typowa dokładność całkowita to 0,05%, a maksymalna 0,1% z tolerancją ±1 zliczenia. Wynik zmienia się z częstotliwością 3 odczytów na sekundę. Dokumentacja rodziny wskazuje zasilanie nominalne 5 V dla wariantu jednoszynowego oraz zakres temperatury pracy od 0 do 50°C. Jeżeli mierzona wielkość przekracza 200 mV, trzeba użyć prawidłowego dzielnika, bocznika lub innego toru przetwarzającego. Sam wybór przecinka nie zmienia zakresu elektrycznego wejścia i służy wyłącznie do zapisu wartości.

DPM 950S montuje się w otworze 72 × 40 mm, z zachowaniem miejsca na korpus, elementy do skalowania i prowadzenie przewodów. Dopuszczalne napięcie na wyprowadzeniach jest ograniczone do 60 V DC. Jeżeli końcowe urządzenie ma odpowiadać EN 61010, należy zapewnić odpowiednią izolację, obudowę i ochronę przed przypadkowym dotknięciem. Model pasuje do własnych woltomierzy, amperomierzy z bocznikiem oraz pulpitów, w których czytelny odczyt 19 mm ma współpracować z jednoszynowym źródłem zasilania.
