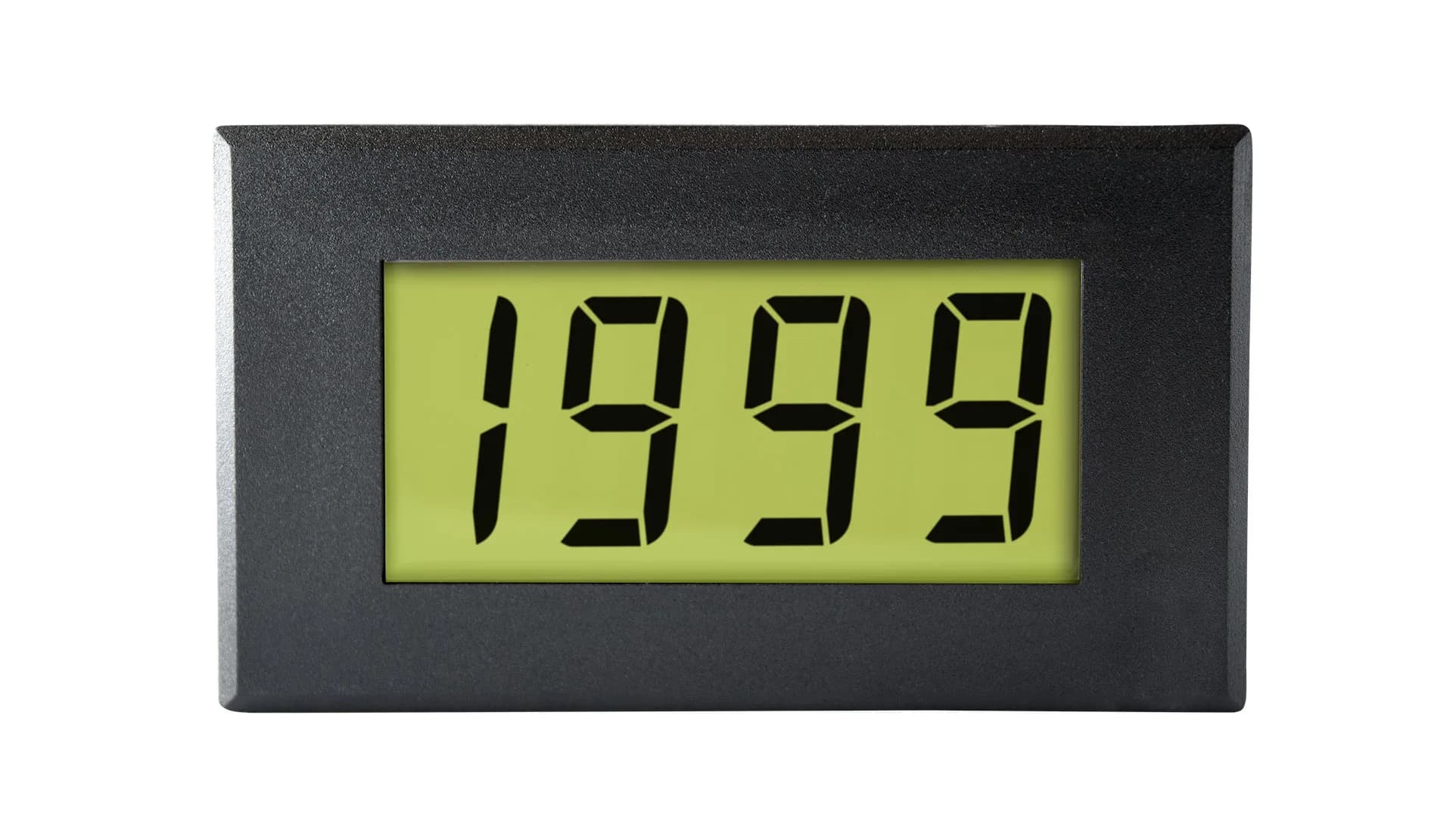

Podświetlany wskaźnik Lascar DPM 942-BL – wejście 4 do 20 mA

Podświetlenie zmienia sposób użycia wskaźnika w ciemnym pulpicie, dlatego wariant Lascar DPM 942-BL łączy tor pętlowy 4 do 20 mA z osobno zasilanym światłem LED. Sam pomiar pobiera energię z pętli i prezentuje wynik na ekranie LCD 3½ cyfry. Znaki o wysokości 19 mm można odczytać z dogodnej odległości, a regulowane położenie przecinka pozwala nadać wartości zapis odpowiadający procesowi. Zaciski śrubowe służą zarówno do trwałego włączenia wskaźnika, jak i do uporządkowania okablowania za panelem.

Wskaźnik wykonuje 3 odczyty na sekundę. Jego typowa dokładność całkowita to 0,05%, wartość maksymalna 0,1%, z dopuszczalnym odchyleniem ±1 zliczenia. Tor podświetlenia wymaga napięcia 5 V DC i nie powinien być mylony z zasilaniem pętli pomiarowej. Wieloobrotowe regulatory umożliwiają dokładne ustawienie zera oraz rozpiętości, ale kalibrację trzeba przeprowadzić z rzeczywistymi wartościami prądu odniesienia. Moduł jest przeznaczony do pracy w temperaturze od 0 do 50°C.

Front DPM 942-BL montuje się w otworze 72 × 40 mm; za panelem potrzebna jest przestrzeń na korpus, przewody oraz dostęp serwisowy. Napięcie na wyprowadzeniach nie może przekraczać 60 V DC. Jeżeli gotowy przyrząd ma spełniać EN 61010, jego projektant musi zapewnić obudowę, odstępy i ochronę odpowiednią do całego urządzenia. Wariant BL warto wybrać do stanowisk nocnych, zamkniętych szaf o słabym oświetleniu lub pulpitów, w których odczyt 4 do 20 mA ma być widoczny bez oświetlania wnętrza latarką.
