Wskaźnik panelowy Lascar DPM 942 – pętla 4 do 20 mA

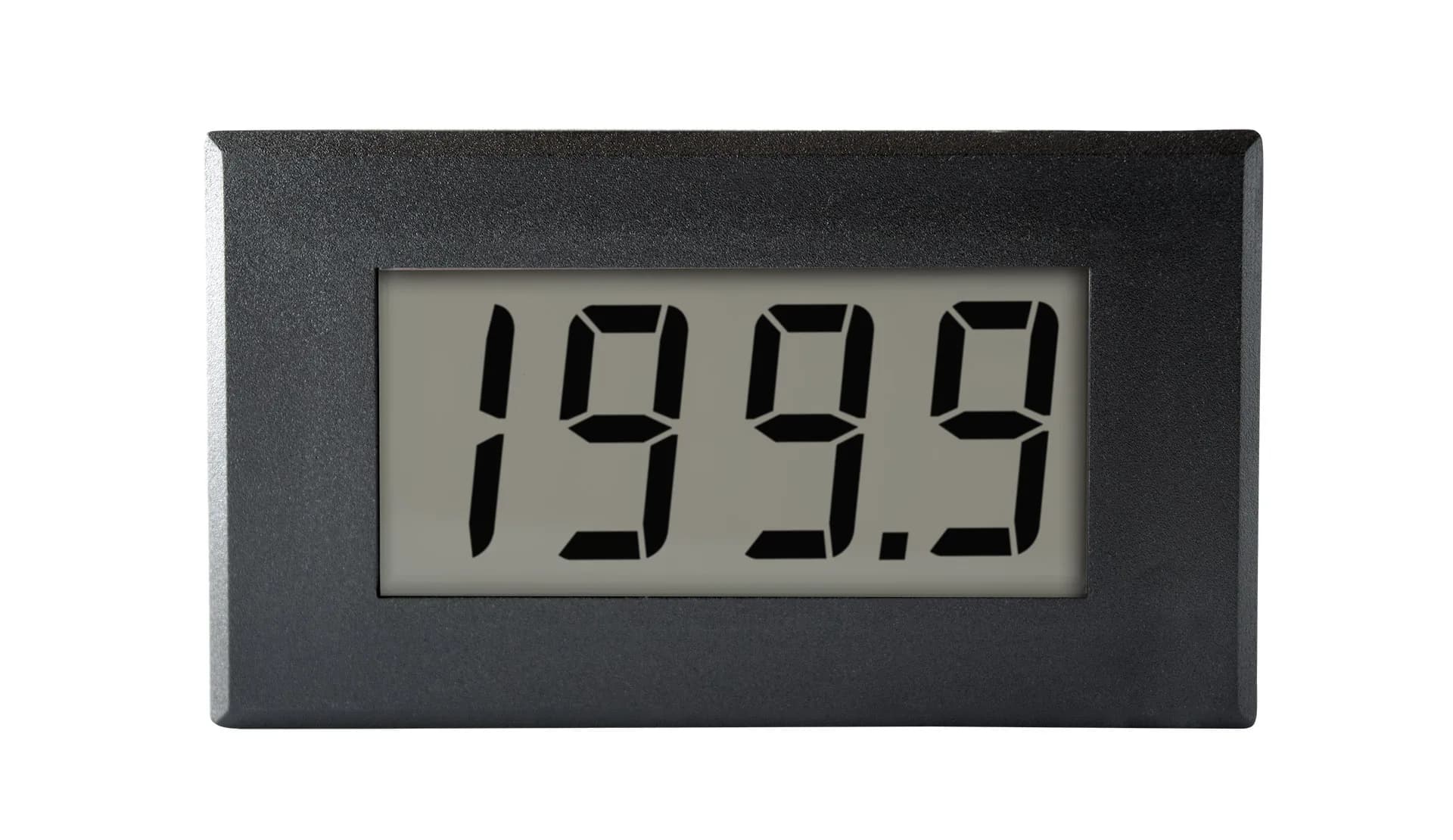

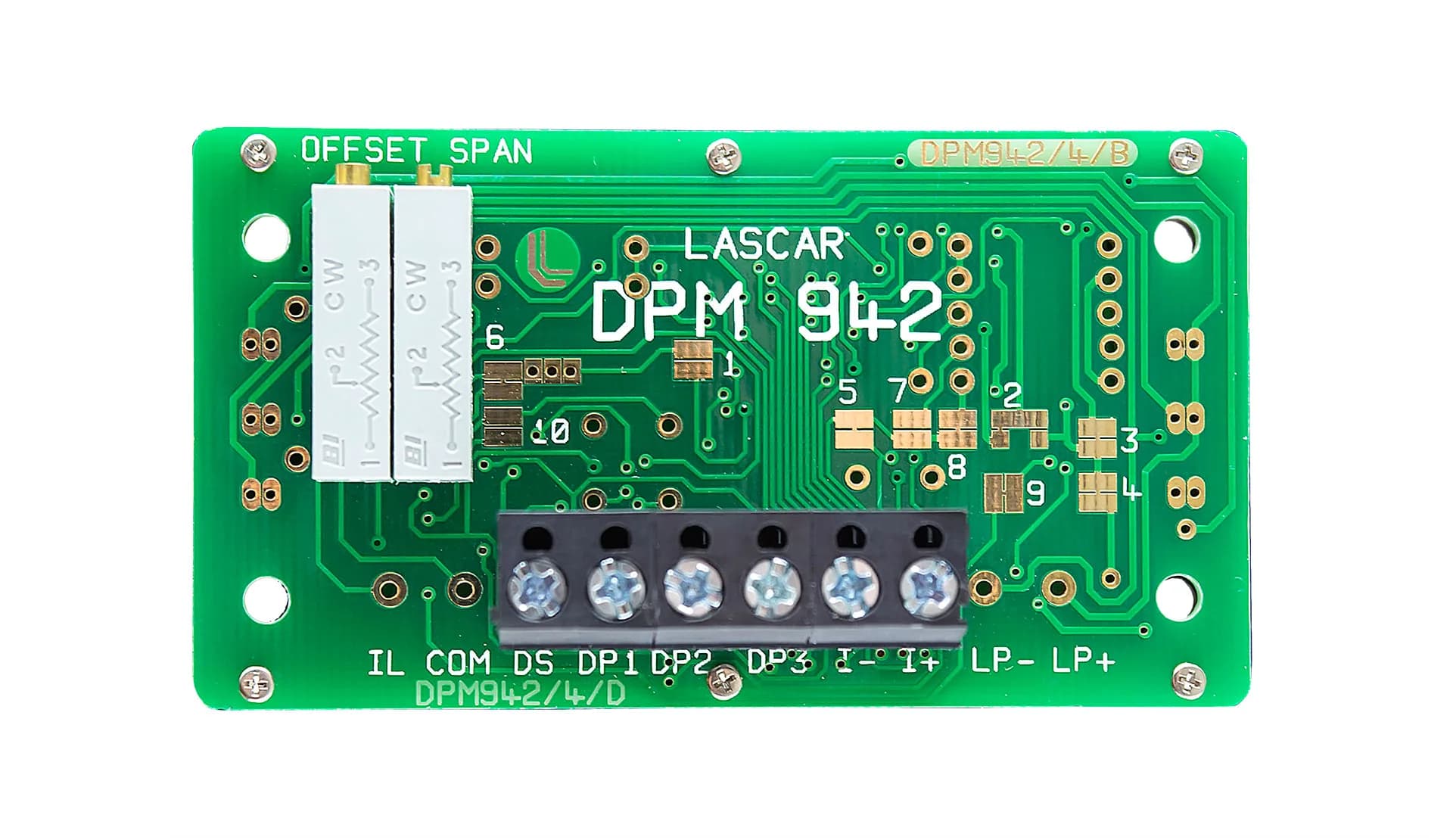

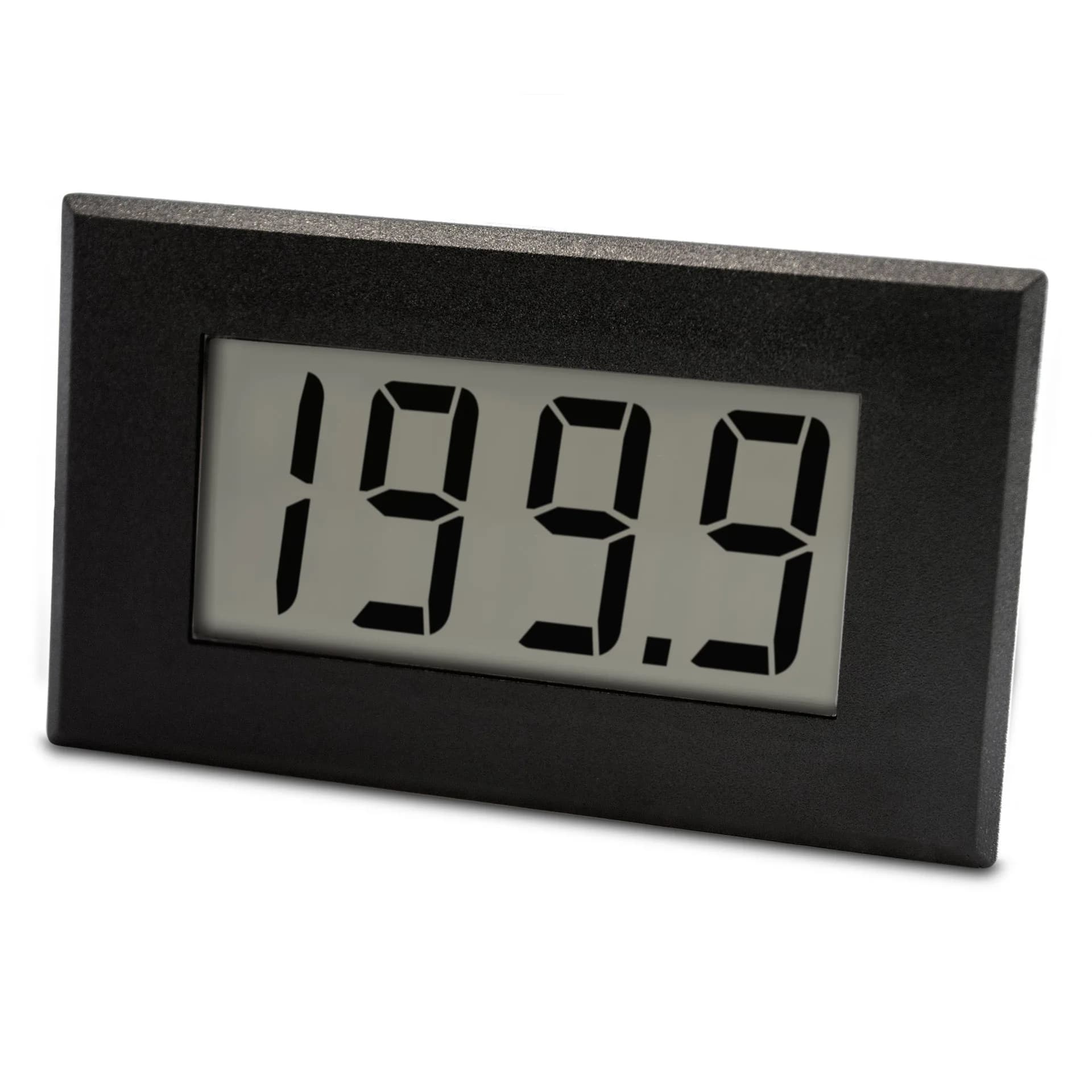

Bez dodatkowego źródła dla toru pomiarowego Lascar DPM 942 przetwarza prąd pętli 4 do 20 mA na lokalne wskazanie panelowe. Ekran LCD 3½ cyfry ma znaki o wysokości 19 mm, dlatego wynik pozostaje widoczny z większej odległości niż w małych modułach kompaktowych. Regulacja odbywa się za pomocą wieloobrotowych elementów zera i rozpiętości, a wybrane wejście punktu dziesiętnego porządkuje zapis jednostki procesowej. Standardowe ustawienie może obejmować skalę do 1000 zliczeń, lecz właściwe wskazanie trzeba zawsze skalibrować dla konkretnego nadajnika.

Typowa dokładność całkowita DPM 942 wynosi 0,05%, a maksymalna 0,1% z tolerancją ±1 zliczenia. Moduł aktualizuje ekran 3 razy na sekundę i pracuje przy prądzie pętli od 4 do 20 mA. Spadek napięcia na wskaźniku wynosi typowo 3,9 V i nie przekracza 4,8 V, co należy uwzględnić w całkowitym bilansie napięcia pętli. Zaciski śrubowe pozwalają doprowadzić przewody bez lutowania ich bezpośrednio do płytki. Zakres temperatury pracy wynosi od 0 do 50°C.

Przy projektowaniu pulpitu trzeba przewidzieć otwór 72 × 40 mm, miejsce za panelem oraz możliwość dostępu do regulacji podczas uruchomienia. DPM 942 nie zastępuje bariery, separacji ani zabezpieczeń wymaganych przez dany obwód pomiarowy; jest elementem wskazującym włączanym szeregowo w pętlę. Napięcie na wyprowadzeniach nie może przekraczać 60 V DC, a zgodność końcowej zabudowy z EN 61010 zależy od poprawnego montażu i ochrony użytkownika. Moduł jest przydatny w szafach sterowniczych, lokalnych pulpitach instalacji oraz prostych punktach odczytu przy czujnikach z wyjściem prądowym.
